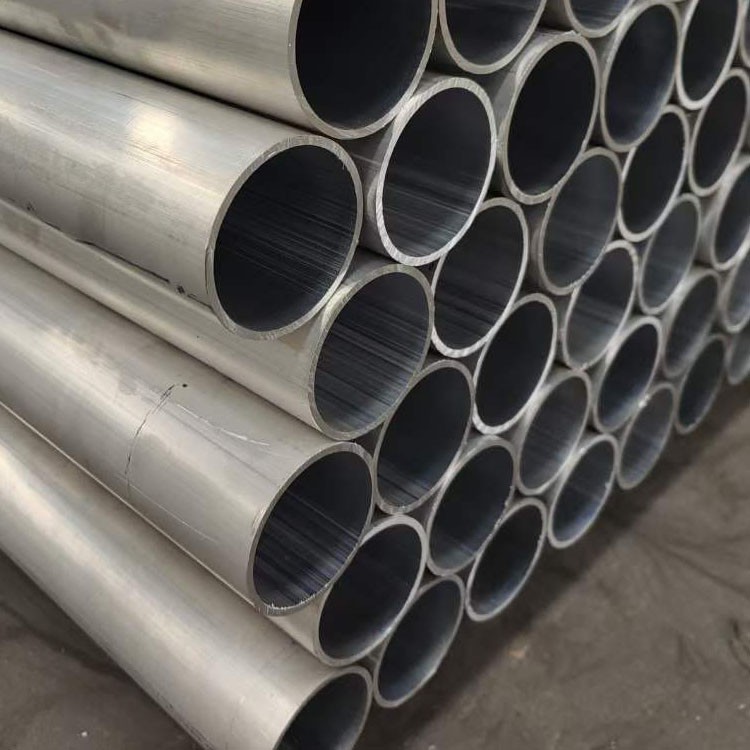

2024 T3 Feadán cruinn alúmanaim

Is táirge cóimhiotail alúmanaim ard-neart, crua alúmanaim é an feadán babhta alúmanaim easbhrúite 2024 a bhaineann leis an tsraith Al-Cu-Mg.

Glaoigh Linn

1. Comhdhéanamh agus Caighdeáin Ábhar

Ag cloí le ASTM B221, AMS 4171, agus EN 755-2 Caighdeán Idirnáisiúnta, 2024-T3 Feadáin Bhabhta Alúmanaim Tá comhdhéanamh beacht-innealtóireachta optamaithe le haghaidh feidhmchlár aeraspáis:

Príomhghnéithe:

Copar (CU): 3.8-4.9% (foirmeacha a neartú al₂cu deascadh)

Maignéisiam (MG): 1.2-1.8% (Feabhsaíonn Friotaíocht Creimthe)

Mangainéis (MN): 0.3-0.9% (feabhsaíonn sé cruachan oibre)

Bunábhar:

Alúmanam (AL): Níos mó ná nó cothrom le 93.5% (iarmhéid)

Teorainneacha eisíontais:

Iarann (Fe): Níos lú ná nó cothrom le 0.50%

Silicon (IR): Níos lú ná nó cothrom le 0.50%

Since (Zn): Níos lú ná nó cothrom le 0.25%

Tíotáiniam (TI): Níos lú ná nó cothrom le 0.15%

Cinntíonn bailíochtú tríú páirtí trí fhíorú ceimiceach Norsok M650 comhsheasmhacht bhaisc-go-bhaisc. Cumasaíonn an cóimheas beacht Cu/mg (2.5: 1 is fearr) go bhfuil sé ag dul i léig le linn timthriallta nádúrtha ag dul in aois. Ainmnítear an cóimhiotal seo mar UNS A92024 faoi chaighdeáin chórais uimhrithe aontaithe agus buaileann sé le Boeing BMS7-260 agus Airbus Aidhmeanna 05-01-005 Aerospace.

2. Feidhmíocht Neart

Léiríonn 2024-T3 cóimheasa eisceachtúla neart-le-meáchain ríthábhachtach d'iarratais ard-strus:

Maoin	Luach	Caighdeán tástála
Neart teanntachta (RM)	440-485 MPA	Astm e8
Neart Toradh (RP0.2)	290-345 MPA	Astm e8
Neart lomadh	283 MPa	ASTM B769
Toradh comhbhrúite	275 MPa	Astm e9
Neart imthacaí	580 MPa (E/D =1.5)	ASTM E238
Seasmhacht tuirse (timthriall 5 × 10⁸)	138 MPa	Tástáil RR Moore
Briste Briseadh (KIC)	28 mpa√m	ASTM E399

Coinníonn an cóimhiotal:

85% de neart teocht an tseomra ag 120 céim

Cóimheas íogaireachta Notched de 1.25 (Kt =3)

27% Cumas struis timthriallach níos airde ná 6061-T6

Teorainn struis inchúlaithe go hiomlán: 125 MPa (R {=-1)

3. Stát Cóireála Teasa

Is éard atá i gceist leis an seicheamh teann T3 ná céimeanna próiseála rialaithe go beacht:

Cóireáil réitigh:

495 céim ± 5 chéim ar feadh 20-30 nóiméad (-phase díscaoileadh)

Foirnéisí faoi rialú an atmaisféir le ± 3 aonfhoirmeacht céime

Múchadh:

Rapid water quenching (>Ráta fuaraithe 200 céim /soic)

Am idir foirnéis agus umar múchta:<15 seconds

Obair fhuar:

Laghdú 3-5% trí phíolótú nó trí dhíriú stráice

Ráta brú arna rialú ag 0.5-2% in aghaidh an nóiméid

Ag dul in aois nádúrtha:

96-120 uair an chloig ar a laghad ag 25 céim

Taiseachas coibhneasta<65%

Microstruchtúr mar thoradh air:

Méid gráin: ASTM 6-7 (15-30μm)

S '(al₂cumg) dáileadh deasctha

Dlús dí -áitithe: 10¹⁰/cm²

Tairseach Recrystallization: 260 Céim

Tá cosc ar chóireáil teasa iar-fhoirmithe os cionn 100 céim mar gheall ar íogaireacht mhúchadh agus an baol go dtarlódh deascadh tosaíochta ag teorainneacha gráin.

4. Toisí & Saincheapadh

Monaraithe chun lamháltais thoiseacha aeraspáis a chomhlíonadh:

Paraiméadar	Raon caighdeánach	Caoinfhulaingt beacht	Roghanna saincheaptha
Trastomhas seachtrach	10-200 mm	±0.05mm (>50mm OD)	Próifílí neamh-bhabhta
Tiús balla	1.0-15 mm	± 5% wt	Ballaí barrchaolaithe
Fad	1-6 m	+0/-0.5mm	Suas le 12m
Díreachcht	-	0.3mm/m max.	± 0.1mm/m
Ubhalcht	-	Níos lú ná nó cothrom le 0.5% TIR	0.2% TIR
Ingearacht	-	Níos lú ná nó cothrom le 0.5 céim	Níos lú ná nó cothrom le 0.1 céim

Roghanna próiseála:

Gearradh: Sawing scríobach CNC (± 0.1mm) nó EDM

Meilt dromchla le haghaidh oireann imthacaí (RA<0.4μm)

Foirmiú deiridh CNC le haghaidh geoiméadraí comhpháirteacha casta

Passivation in aghaidh MIL-STD-753C

5. Airíonna Friotaíochta Creimthe

Rátálacha Feidhmíochta Comhshaoil

Comhshaol	Rátáil nochta	Saol na Seirbhíse*	Moladh cosanta
Crios splancscáileán muirí	Bocht (250 uair SST)	2-3 bliana	MIL-A-8625 Cineál I Anodize
Atmos tionsclaíoch.	Measartha (500hrs)	5-8 bliana	Sciath peo
Atmaisféar tuaithe	Go maith (1000hrs)	{10+ bliain	Cumhdach PVDF
Leagan Alclad	Thar cionn	{20+ bliain	Ciseal cumhdaithe 5%

*Le cosaint dhromchla cuí

Córas cosanta:

Anodizing:

Aigéad crómach (Cineál I): Tiús 8-12μm

Aigéad sulfarach (Cineál II): Tiús 15-25μm

Bratuithe:

Ocsaídiú leictrealaíoch plasma: Ciseal ceirmeach 50-70μm (400-600 HV)

Epoxy-Polyurethane: 120μm DFT (>Sprae salainn 2000 uair)

Cosaint chathóidigh: Primers atá saibhir ó thaobh since (ábhar 85% Zn)

6. Saintréithe Machinability

Paraiméadair Optamaithe

Oibriú	Ábhar uirlisí	Luas (m/min)	Beatha (mm/rev)	Nótaí
Casadh	Cairbíd K20	150-250	0.12-0.20	Rake dearfach 7 céim
Muileáil	Cairbíd K10	200-400	0.05-0.15	Dreapadh muilleoireacht ag teastáil
Druileála	Tialn brataithe	30-40	0.03-0.08	Uillinn phointe céime 135
Leasú	HSS-CO5	8-12	Páirc Meaitseála	Úsáid foirm snáithe UNJ

Méadrachtaí feidhmíochta:

Innéacs Machinability: 70% (bunlíne: 2011-T {3=100%)

Ghairne Dromchla: RA 0.8μm is féidir a bhaint amach

Chip control: Requires HP coolant >70 beár

Ionchas saoil uirlisí: 30 nóiméad gearrtha leanúnach

Dífhoirmiú teirmeach:<0.05mm at 80°C

7. Modhanna Weldability & Ceangail

Ní mholtar táthú comhleá
Is mó ná 80% (AWS D1.2). Roghanna eile faofa:

Frithchuimilt Stir Táthú (FSW)

Rothlú Uirlis: 800-1,200 rpm

Luas Traverse: 60-150mm/min

Trastomhas ghualainn: 1.2 × tiús balla

Rialú Z-Force: 8-15 kN

Nascadh greamaitheach

Epoxies Struchtúracha: FM73 nó EA9394 (níos mó ná nó cothrom le lomadh 20MPA)

Prep Dromchla: Cumhdach Comhshó Cróim (MIL-C-5541)

Timthriall curing: 120 céim /2hrs faoi bhrú 50kpa

Ceangal meicniúil

Pionnaí Hi-Lok: Neart lomadh 65KN (6mm Ø)

Spásáil Rivet: Níos mó ná nó cothrom le fad imeall 4 × trastomhas

Crios Eisiata Damáiste Comhthaobhachta: 1.5 × Trastomhas an cheanglóra

8. Airíonna Fisiceacha

Maoin	Luach	Caighdeán tástála
Dlús	2.78 g/cm³	ASTM B311
Seoltacht theirmeach (100 céim)	121 W/m·K	ASTM E1461
CTE (céim 20-100)	23.2 μm/m · Céim	ASTM E228
Friotachas leictreach	50 nΩ·m	ASTM B193
Modal leaisteachas	73.1 GPA	ASTM E111
Teas sonrach (25 céim)	875 j/kg · k	ASTM E1269
Teas folaigh comhleá	390 kJ/kg	-
Recrystallization Temp	260 céim	-

9. Caighdeáin Cáilíochta Dromchla

Tógáil gan uaim: Gan aon línte táthaithe fadaimseartha

Críochnú dromchla: RA níos lú ná nó cothrom le 0.8μm (bailchríoch an mhuilinn), inlaithe go RA 0.1μm

Cigireacht Amhairc: in aghaidh AMS 2771 Aicme A

Teorainneacha fabht:

No inclusions >0.3mm (ASTM B557)

Scríobhac<0.05mm depth

Línte bás nach mó ná 0.1μm RA

Prótacail Glantacháin:

Degreasing Ultrasonaic (AMS 2646)

Eitseáil aigéad le haghaidh bannaí greamaitheacha

10. Deimhnithe & Tástáil

Tástáil neamh-millteach

Ultrasonic: Level B (EN 1714) detecting flaws >0.8mm

Reatha Eddy: ASTM E309 (íogaireacht 0.5mm)

Dye Treetrant: ASME ROINN V AIRTEAGAL 6

Hidreastatach: Brú Tástála 50MPA ar feadh 30 soicind

Tástáil mheicniúil

Teanntachta: ASTM E8 ag teochtaí iolracha

Cruas: Scála Rockwell B (ASTM E18)

Tionchar: Charpy v -notch ag céim -65 céim (min {. 4 j)

Deimhniúcháin

NADCAP AC7117 (Tástáil Ábhar)

AS9100 Cáilíocht aeraspáis

PED 2014/68/AE Catagóir IV

ISO 9001: 2015 Bainistíocht Cáilíochta

Iarratais aeraspáis.

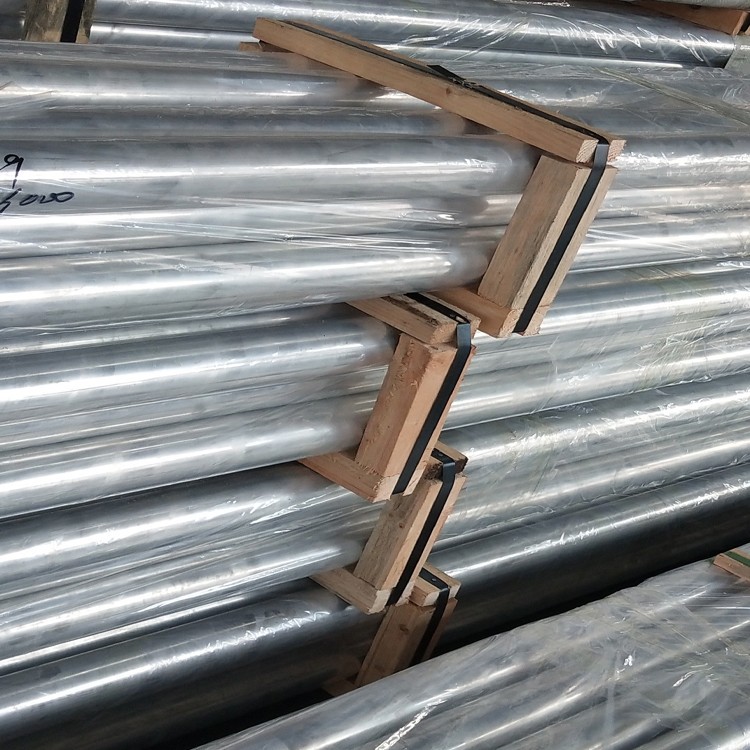

Pacáistiú. Am luaidhe caighdeánach: 8 seachtaine.
