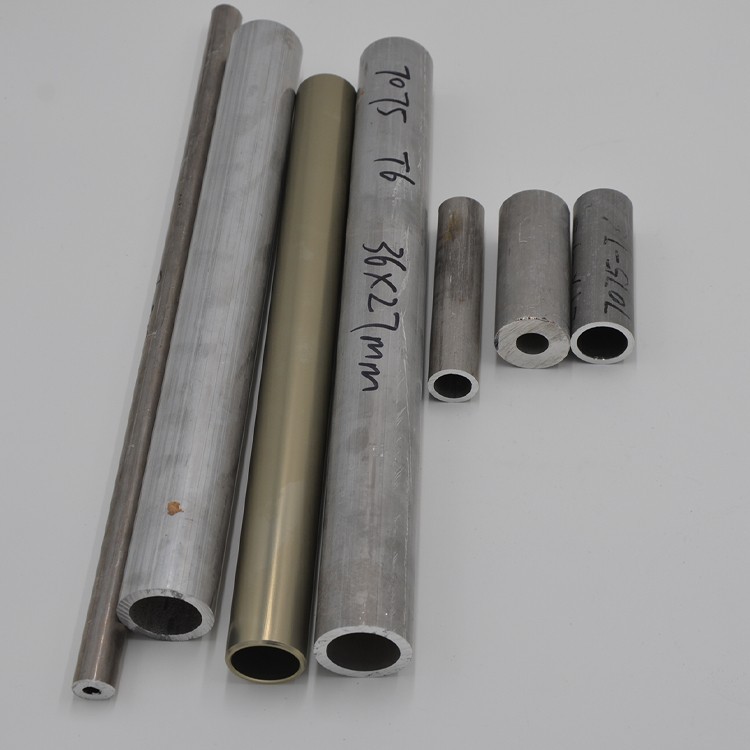

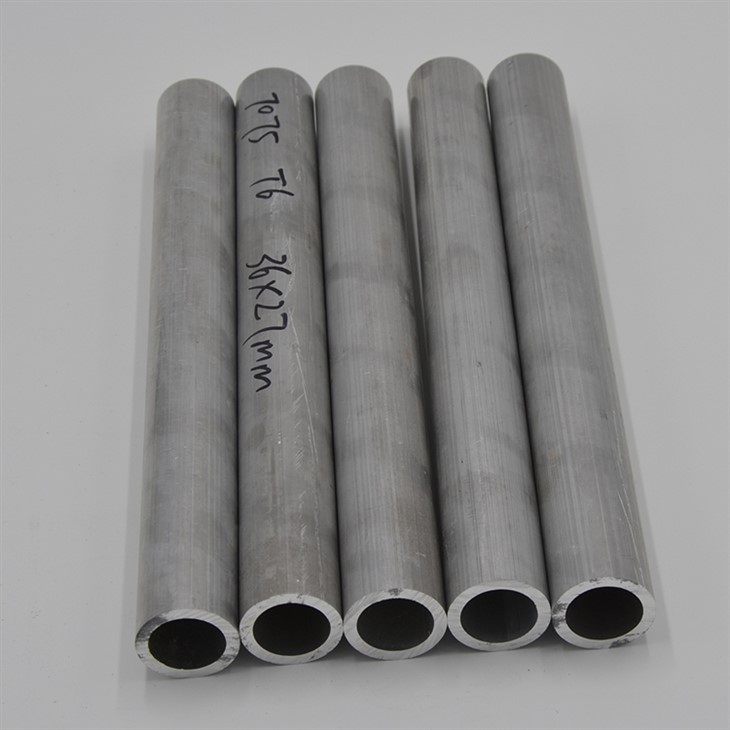

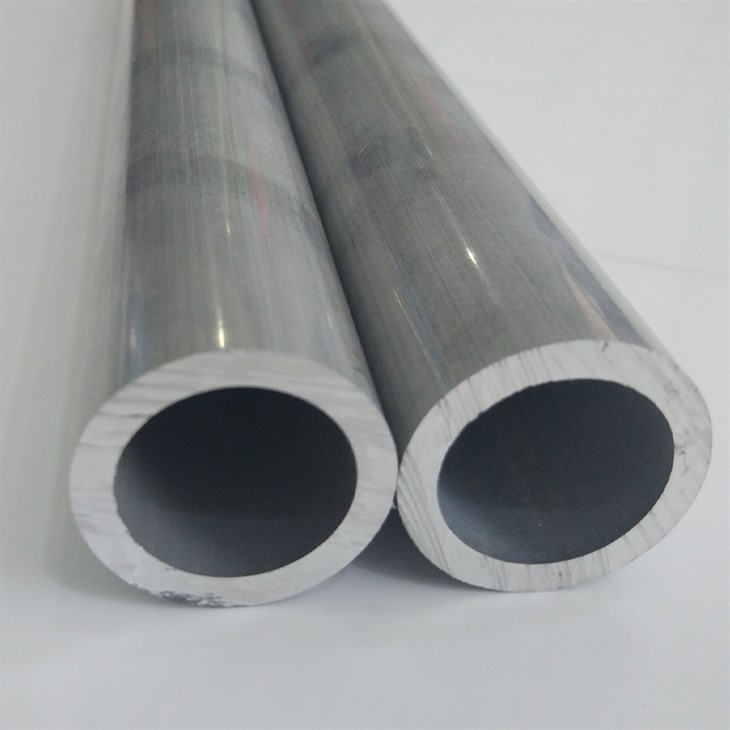

5052 feadánra alúmanaim

5052 Is rogha iontach é píopa alúmanaim easbhrúite gan uaim do go leor feidhmchlár tionsclaíoch. Tá sé déanta as cóimhiotal alúmanaim ardcháilíochta agus tá friotaíocht creimthe den scoth aige, rud a chiallaíonn go bhfuil sé an-oiriúnach le húsáid i dtimpeallachtaí crua.

Glaoigh Linn

1. Comhdhéanamh agus Caighdeáin Ábhar

Ag cloí le ASTM B210, AMS 4005, agus EN 573-3 Caighdeáin, tá comhdhéanamh cóimhiotail maignéisiam-saibhrithe optamaithe le haghaidh feidhmchlár muirí agus tionsclaíocha i 5052 feadánra alúmanaim:

Príomhghnéithe:

Maignéisiam (MG): 2.2-2.8% (cuireann sé le frithsheasmhacht neart agus creimthe)

Cróimiam (CR): 0.15-0.35% (Feabhsaíonn Friotaíocht Scáineadh Creimthe Strus)

Bunábhar:

Alúmanam (AL): Níos mó ná nó cothrom le 96.8% (iarmhéid)

Teorainneacha eisíontais:

Iarann (Fe): Níos lú ná nó cothrom le 0.40%

Silicon (IR): Níos lú ná nó cothrom le 0.25%

Copar (Cu): Níos lú ná nó cothrom le 0.10%

Mangainéis (MN): Níos lú ná nó cothrom le 0.10%

Since (Zn): Níos lú ná nó cothrom le 0.10%

Soláthraítear an cóimhiotal i dtréimhsí a bhfuil brú orthu, lena n-áirítear H32 (¼ crua), H34 (½ crua), agus H38 (crua) in aghaidh na sonraíochtaí ASTM B210. Cinntíonn fíorú tríú páirtí trí NADCAP AC7117 dáileadh cróimiam comhsheasmhach atá ríthábhachtach chun friotaíocht a chur i dtimpeallachtaí clóiríde.

2. Feidhmíocht Neart

Léiríonn 5052 cóimheasa insínteachta-go-neart níos fearr atá oiriúnach do shoithí brú agus foirmeacha struchtúracha:

Maoin	H32 temper	H34 temper	H38 temper	Caighdeán tástála
Neart teanntachta (RM)	195-240 MPa	230-275 MPa	270-305 MPa	Astm e8
Neart Toradh (RP0.2)	160-195 MPa	195-230 MPa	250-285 MPA	Astm e8
Fadú ag sos (%)	12-18%	8-12%	5-8%	Astm e8
Neart lomadh	125 MPa	145 MPa	170 MPa	ASTM B769
Brú pléasctha (OD20 × WT2mm)	18.5 MPa	23.1 MPa	28.7 MPa	ASTM B641
Seasmhacht tuirse (10⁷ timthriall)	100 MPa	115 MPa	130 MPa	ISO 1099
Tionchar déine (20 céim)	27 J	22 J	15 J	ASTM E23

Retains >95% neart ag -40 céim agus léiríonn sé neart comhbhrúite comhbhrúite laistigh de 2% de luachanna teanntachta.

3. Cóireáil agus Próiseáil Teasa

Mar chóimhiotal neamh-théite, baintear amach airíonna meicniúla trí chruachan brú:

Próiseas oibre fuar

Rolladh te: Laghdú tosaigh ag 400-450 céim go tiús 12mm

Líníocht fhuar: Laghdú ar an limistéar 15-25% in aghaidh an phas

H32: Laghdú iomlán 8-15%

H34: Laghdú iomlán 16-24%

H38: Laghdú iomlán 25-30%

Cobhsú: 150 céim ar feadh 60 nóiméad chun strusanna iarmharacha a mhaolú

Microstruchtúr mar thoradh air

Méid gráin: ASTM 7-10 (grán fadaithe 5-15μm)

Dlús díláithrithe: 10⁹/cm² (H32) go 10¹⁰/cm² (H38)

Comhéifeacht uigeachta:<0.7 for deep drawing applications

Tairseach Recrystallization: 260-280 Céim

Ceadaítear anáil iar-fhoirmithe ag 345 céim le haghaidh faoisimh struis gan díghrádú maoine.

4. Toisí & Saincheapadh

A mhonaraítear do chaighdeáin innealtóireachta mara le liúntais creimthe feabhsaithe:

Paraiméadar	Raon caighdeánach	Caoinfhulaingt beacht	Roghanna saincheaptha
Trastomhas seachtrach	6-300 mm	± 0.1% OD	Próifílí Oval/Dronuilleogach
Tiús balla	0.5-12 mm	+10%/-5% wt	Rannóga balla athraitheacha
Fad	1-12 m	{+3 mm/-0mm	Faid coiled 30m+
Díreachcht	-	1mm/m max.	± 0.3mm/m
Ubhalcht	-	Níos lú ná nó cothrom le 1.0% TIR	Níos lú ná nó cothrom le 0.3% TIR
Bend Radius (min)	1.5 × OD	±5%	Ga daingean: 0.75 × OD

Cumais monaraithe:

CNC Rothlach Tarraingt Bending (suas le 180 bends céim)

Hidreaforming do thrasghearrthacha casta

Foircinn leathnaithe le haghaidh ceangal feadán go feadán

Snáithe Rolladh in aghaidh ASME B1.20.1

5. Airíonna Friotaíochta Creimthe

Rátálacha Feidhmíochta Comhshaoil

Comhshaol	Rátáil ISO 9223	Ráta creimthe (μm/yr)	Moladh cosanta
Mara amach ón gcósta	RC5 (den scoth)	<5 μm/yr	MIL-PRF-85582 Cóta Mara
Próiseas ceimiceach	RC4 (go maith)	8-20 μm/yr	Líneáil PVDF
Atmaisféar cósta	RC4 (go maith)	5-15 μm/yr	Anodize Cineál IIB
Nochtadh salainn a dhí -agú	RC4 (go maith)	10-25 μm/yr	Sciath ceirmeach-epoxy

Córas cosanta:

Anodizing:

Cineál IIB (Cóta Crua): Tiús 25-75μm

Aigéad crómach (Cineál I): 5-8μm do bhallaí tanaí

Bratuithe:

Córais Fluoropolymer (PVDF): 30-50μm DFT (Barántas 30 Bliain)

Epoxies modhnaithe ceirmeacha: 200μm DFT

Alúmanam Sprae Teirmeach (TSA): Ciseal ARC-Sprayed 150μm

Aonrú galbhánach: Ceardchumainn tréleictreacha le haghaidh naisc mhiotail neamhionanna

6. Saintréithe Machinability

Paraiméadair Optamaithe

Oibriú	Ábhar uirlisí	Luas (m/min)	Beatha (mm/rev)	Nótaí
Casadh	Cairbíd K01	300-500	0.20-0.40	Geoiméadraí dearfacha raca
Muileáil	Cairbíd K10	400-600	0.10-0.20	Is fearr muilte deiridh 6-fhliú
Druileála	Stáin brataithe	70-100	0.05-0.12	118 uillinn phointe céime
Leasú	HSS-CO8	15-25	Páirc Meaitseála	Doimhneacht snáithe 85%

Méadrachtaí feidhmíochta:

Innéacs Machinability: 80% (bunlíne: 2011-T {3=100%)

Ghairne Dromchla: RA 0.4μm is féidir a bhaint amach

Friotaíocht Imeall Tógtha: Aicme 3 (ISO 3685)

Foirmiú sliseanna: sceallóga leanúnacha a éilíonn scoradáin

Moladh an chuisnithe: tiúchan eibleachta 7-10%

7. Modhanna Weldability & Ceangail

Weldability comhleá eisceachtúil
GTAW agus GMAW Faofa in aghaidh AWS D1.2 Nósanna Imeachta:

Táthú stua tungstain gáis (GTAW)

Sreang filler: ER5356 (ALMG5CR) nó ER5556

Gás sciath: ar +25-30% Meascán sé meascán

Ionchur teasa:<1.2 kJ/mm

TEMP INTERPASS:<100°C

Feadán go feadán ag teacht isteach

Táthú fithiseach:

Luas uainíochta: 4-10 rpm

Pulsation reatha: 150Hz le cúlra 40%

Práinneála:

Filler Alúmanaim-Silicon: Baisi-4 (Alloy 4047)

Teocht Tóirse: 590-620 Céim

Naisc mheicniúla:

Feistis Swagelok: Brú oibre suas le 400bar

Cúplálacha Greamaithe Victeachta: Réimse Méid 15-300mm

8. Airíonna Fisiceacha

Maoin	Luach	Caighdeán tástála
Dlús	2.68 g/cm³	ASTM B311
Seoltacht theirmeach (25 céim)	138 W/m·K	ASTM E1461
CTE (céim 20-100)	23.8 μm/m · Céim	ASTM E228
Friotachas leictreach	47 nΩ·m	ASTM B193
Modal leaisteachas	70.3 GPA	ASTM E111
Tréscaoilteacht mhaighnéadach	1.02 μH/m	ASTM A342
Treoluas fuaime	5150 m/s	ASTM E494
Astaíocht (100 céim)	0.10 (snasta)	ASTM C835
Frithchaiteacht (infheicthe)	75-85%	ASTM E903

9. Caighdeáin Cáilíochta Dromchla

Tógáil gan uaim (ASTM B210) nó táthaithe (ASTM B491)

Críochnaíonn dromchla:

Críochnú an Mhuilinn: RA 0.5-1.5μm

Críochnú réidh: RA 0.2-0.5μm (le haghaidh feidhmchlár sláintíochta)

Scáthán Scáthán: RA<0.025μm achievable

Aicmiú Fabht (EN 10246-14):

Scratches: Níos lú ná nó cothrom le doimhneacht 0.03mm

Línte Die: Níos lú ná nó cothrom le 0.1% OD

Méid an chuimsithe: Níos lú ná nó cothrom le 0.2mm

Gan aon seam infheicthe ar fheadáin táthaithe

Prótacail Glantacháin:

Leictreaphórú in aghaidh ASTM B912

Degreasing to AMS 2658 Aicme D.

10. Deimhnithe & Tástáil

Tástáil neamh-millteach

Reatha Eddy: ASTM E309 le híogaireacht 0.25mm

Hidreastatach: 1.5 × brú dearaidh ar feadh 60 soicind

Tástáil sceite héiliam:<10⁻⁶ mbar·L/s sensitivity

Tomhas balla ultrasonaic: ± Réiteach 0.01mm

Deimhnithe ábhartha

Norsok M650 Faofa le haghaidh Iarratais Eischósta

PED 2014/68/AE Iarscríbhinn I Comhlíonadh

FDA CFR 21.177.1500 le haghaidh Teagmhála Bia

AD2000-Merkblatt HP0 Faofa do Bhrú Brú

Teastas Faomhadh Cineál Cláir Lloyd

Iarratais mhuirí.

Pacáistiú. Am luaidhe caighdeánach: 4 seachtaine le haghaidh méideanna stocáilte.
