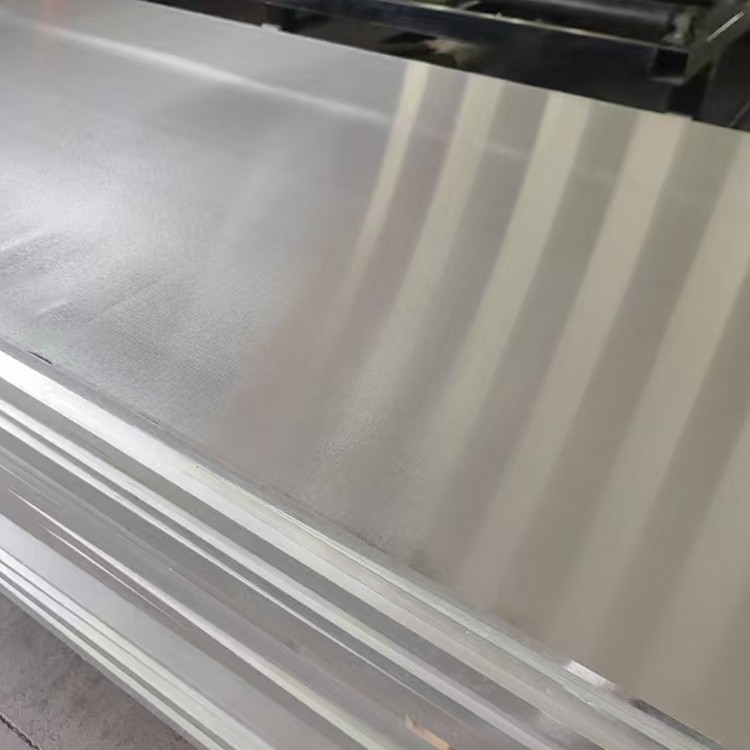

2024 T351 Pláta Alúmanaim

Le dul chun cinn leanúnach na teicneolaíochta eitlíochta agus leathnú an mhargaidh eitlíochta, tá an t-éileamh ar ábhair chóimhiotail alúmanaim ardfheidhmíochta ag dul i méid freisin. Leanfaidh an t -éileamh ar 2024 plátaí cóimhiotail alúmanaim, mar ábhar eitlíochta den scoth, ag fás i gcónaí.

Glaoigh Linn

1. Comhdhéanamh Ábhar & Próiseas Déantúsaíochta

Tá cóimhiotal alúmanaim 2024 (AMS 4035, ASTM B209, EN 485) ina chóimhiotal ard-neart al-Mg a ndearnadh innealtóireacht air le haghaidh feidhmchlár struchtúrach criticiúil. Soláthraíonn an temper T351 déine briste is fearr trí chóireáil teasa tuaslagáin, síneadh rialaithe, agus aosú nádúrtha:

Ceimic chóimhiotal:

Copar (Cu): 3.8-4.9% (cruachan deasctha)

Maignéisiam (MG): 1.2-1.8% (foirmiú céim S)

Mangainéis (MN): 0.30-0.9% (mionchoigeartú gráin)

Iarann (Fe): níos lú ná nó cothrom le 0.50% uasmhéid

Bunábhar:

Alúmanam (AL): Níos mó ná nó cothrom le 93.5% (iarmhéid)

Eisíontais rialaithe:

Since (Zn): níos lú ná nó cothrom le 0.25% uasmhéid

Cróimiam (CR): Níos lú ná nó cothrom le 0.10% Max

Sileacain (Si): Níos lú ná nó cothrom le 0.50% uasmhéid

Próiseáil beachtais teirmiméadrach:

Réitigh Chill Díreach: Teocht leáite 700-750 Céim

Homogenization: 480-495 Céim ar feadh 12-24 uair an chloig

Rolladh te: Laghdú ag céim 400-440

Cóireáil teasa tuaslagáin: 493-502 céim (± 3 chéim) ar feadh 1.5-2 uair an chloig

Water Quenching: Cooling rate >170 céim /soic

Síneadh: Socraigh Buan 1.5-3% (T351 sonrach)

Aosú Nádúrtha: 30-120 lá ag teocht chomhthimpeallach

Deimhnithe do AMS 4035 agus NAS 402 Sonraíochtaí le hinrianaitheacht iomlán aeraspáis ó leá go pláta.

2. Airíonna Meicniúla de T351 Temper State

Maoin	Íosta	Gnáth-	Caighdeán tástála	Tábhacht aeraspáis
Neart teanntachta deiridh	415 MPa	440-480 MPA	ASTM B557	Níos fearr go temper T3
Neart Toradh (RP0.2)	275 MPa	300-320 MPa	ASTM B557	Coinneáil 85% ag 150 céim
Fadú (tomhsaire 50mm)	8%	10-15%	ASTM B557	Níos airde i dtreo rollach
Neart lomadh	255 MPa	285 MPa	ASTM B831	65% de neart teanntachta
Neart imthacaí	580 MPa	620 MPa	ASTM E238	coinníoll e/d =2.0
Neart tuirse (10⁷)	140 MPa	160 MPa	ASTM E466	R =0.1 Coinníoll
Cruas (Brinell)	120 HB	125-135 HB	Astm e10	Comhsheasmhach trí rannóg
Bristeán Briste (K₁C)	35 mpa√m	40 mpa√m	ASTM E399	Is fearr treoshuíomh LT
Toradh comhbhrú	275 MPa	300 MPa	Astm e9	Iarratais Rib/Spar

3. Microstruchtúr & Próiseáil Teirmiméadrach

T351 Sonraíochtaí Temper:

Cóireáil teasa a réiteach:

Teocht: 495 ± 5 chéim

Am Soak: 30 nóiméad/tiús orlach

Moill a mhúchadh:<10 seconds

Próiseas síneadh:

Socraigh Buan: 2.0-2.5%

Lamháltas aonfhoirmeachta: ± 0.15%

Cinéitic ag dul in aois nádúrtha:

Airíonna 80% i 4 lá

Cobhsú iomlán i 30 lá

Saintréithe microstruchtúrtha:

Struchtúr gráin: gan chriostalú le grán pancóg

Cóimheas gné: 8-10: 1 i dtreo rollach

Céimeanna deasctha:

Pláitíní θ '(al₂cu) (10-100nm)

Céimeanna S (al₂cumg)

Scaipthe:

Comhdhúile al₂₀cu₂mn₃

Dlús dí-áitithe: 5-8 × 10¹⁰/cm²

Méid Subgrain: 1-3μm

4. Sonraíochtaí agus lamháltais tríthoiseacha

Paraiméadar	Lamháltas aeraspáis	Lamháltas tráchtála	Nótaí
Tiús (3-150mm)	±0.3%	±0.7%	AMS 4035 Aicme A.
Leithead (1200-3000mm)	± 3 mm	± 12 mm	Crios Eisiaimh Edge 25mm
Fad (2400-12000mm)	+5/-0 mm	+20/-0 mm	Ciorruithe beachta ar fáil
Splanta	0.2% den fhad	0.5% den fhad	Ceanglais in aghaidh NAS 402
Cearnógacht	1 mm/1000 mm	3 mm/1000 mm	Ríthábhachtach do Spars
Garbh dromchla	0.4-0.8 μM RA	1.0-3.0 μM RA	Bailchríoch scátháin roghnach

Cumais speisialta:

Plátaí ró -mhór: suas le 4000mm ar leithead × 15000mm ar fhad

Cigireacht Ultrasonaic: ASTM B594 Leibhéal AA

Coinníollacha imeall: gearrtha machined, lofa, nó scríobach

Foirmle meáchain: tiús (mm) × leithead (m) × fad (m) × {2.78=meáchan (kg)

5. Córais Friotaíochta & Cosanta Creimthe

Comhshaol	Feidhmíocht	Modh cosanta	Feidhmchlár aeraspáis
Nochtadh taise	Cothrom	Leagan Alclad Molta	Painéil chraicinn
Sprae salainn (500hr)	Droch-	Anodizing + Primer ag teastáil	Struchtúir sheachtracha
Creimeadh struis	Measartha	Héalaireacht (T851) Roghnach	Comhpháirteanna ualaigh chriticiúla
Exfoliation	Droch-	Cumhdach riachtanach	Dromchlaí sciatháin
Timpeallacht umar breosla	Go maith	Bratuithe umar breosla lárnach	Struchtúir Bosca Sciathán
Creimeadh galbhánach	Cothrom	Leicneáin aonraithe	Joints ceangailte

Córais Cóireála Dromchla:

Cumhdach Alclad: Tiús iomlán 5-10% in aghaidh an taobh

Anodizing:

Aigéad crómach: 2.5-5.0μm

Aigéad sulfarach: 10-25μm

Primers:

Primers eapocsa (8-15μm)

Primers Chromate (5-8μm)

Topcoats:

Cótaí barr polúireatán (25-50μm)

Séalaithe Umar Breosla Speisialtachta

Comhshó Ceimiceach: Córais Tíotáiniam-Zirconium

6. Airíonna meaisínithe & monaraithe

Oibriú	Ábhar uirlisí	Paraiméadair Molta	Cleachtas aeraspáis
Muileáil	Ionsáigh Carbide	VC =600-1000 m/min, fz =0.15 mm	Meaisínithe ard RPM
Druileála	Druileanna cairbíde	VC =80-150 m/min, fn =0.1 mm/rev	Timthriall druileála peck ag teastáil
Casadh	Uirlisí PCD/CBN	Vc =600-900 m/min	Meaisínithe tirim indéanta
Reaming	Reamers brataithe	Vc =20-30 m/min	H8 Lamháltas is féidir a bhaint amach
Meilt	Rothaí CBN	Vc =30-35 m/sec	Bailchríoch dromchla RA 0.2μm
Eistir	Leictreoidí graifíte	Reatha: 15-30A	Meaisínithe cuas beacht

Cúinsí a fhoirmiú:

BEND RADIUS: 3T Íosmhéid (T=Tiús)

Cúiteamh Springback: 2-4 céim ag teastáil

Foirmiú te: Céim 150-190 Molta Molta

Creep Aoise Foirmiú: Céim 120-130 ar feadh 8-24 uair an chloig

Cóireáil teasa iar-fhoirmithe: Toirmiscthe i T351

7. Teicneolaíochtaí Táthúcháin & Ceangailte

Teorainneacha Próisis:

Táthú comhleá: Ní mholtar go ginearálta é

Modhanna Ceangail Malartacha:

Riveting: seamanna aeraspáis Cherrymax

Nascadh greamaitheach: FM-300 Scannán Greamaitheach

Frithchuimilt Stir Welding: Iarratais Teoranta

Táthú léasair léasair: turgnamhach amháin

Brazing: Brazing Foirnéise Fholúis

Prótacal Táthú Deisiúcháin:

Coinníoll Ábhar: Pláta T351 amháin

Miotal Filler: 4043 nó 2319 Cóimhiotail

Réamhthéamh: 120-150 céim éigeantach

Aosú Iar-Tháthaithe: 120 céim /24 uair a mholtar

Riachtanais NDT: Dye treáite éigeantach

8. Airíonna Fisiceacha le haghaidh Dearadh Aerospace

Maoin	Luach	Tábhacht Iarratais ag Eitilt
Dlús	2.78 g/cm³	Struchtúir chriticiúla meáchain
Raon leá	500-635 céim	Teorainneacha cosanta balla dóiteáin
Seoltacht theirmeach	121 W/m·K	Comhpháirteanna doirteal teasa
Seoltacht Leictreach	34% IACS	Iarratais Tithíochta Avionics
CTE (céim 20-100)	22.9 ×10⁻⁶/K	Ríomhaireachtaí Strus Teirmeach
Modulus Young	73.1 GPA	Samhaltú Flexure Sciathán
Cóimheas Poisson	0.33	Anailís ar eilimint chríochta
Ráta fáis crack tuirse	4 × 10⁻⁴ mm/timthriall	Dearadh Lamháltas Damáiste
Cumas dampála	0.001	Comhpháirteanna íogair creathadh

9. Rialú Cáilíochta & Deimhniú

Prótacal tástála:

Anailís Cheimiceach: Spark OES in aghaidh ASTM E1251

Tástáil mheicniúil:

Eiseamail fhadtéarmacha/trasnaí

Tástálacha teanntachta in aghaidh an 1000kg a lán

TÁSTÁIL TRÁCHTÁLA BREATURE:

Luachanna K₁C do gach lastais pláta

Tástáil Creimthe:

Sócmhainn in aghaidh ASTM G66

EXCO in aghaidh ASTM G34

Riachtanais NDT:

Ultrasonaic in aghaidh an AMS 2631

Cigireacht treáite fluaraiseacha

Eddy reatha le haghaidh lochtanna dromchla

Rialú Microstruchtúr:

Méid gráin in aghaidh ASTM E112

Anailís ar dháileadh a deascán

Deimhnithe aeraspáis:

AS9100 Córas Cáilíochta Rev D

Creidiúnaithe Nadcap:

Teas ag caitheamh

Próiseáil cheimiceach

Ndt

Mil-speicis:

MIL-A-8337777

MIL-PRF-6855

Faomhadh OEMS: Boeing D6, Aidhmeanna Airbus

Sábháilteacht eitlíochta an AE: Foirm EASA 1

10. Iarratais Tionscail & Láimhseáil

Iarratais aeraspáis:

Craicne Fuselage Aerárthaí

Déine agus easnacha sciatháin

Comhpháirteanna fearas tuirlingthe

Struchtúir gléasta innill

Ardáin Tarchurtha Rotorcraft

Umair bhreosla spásárthaí

Aerfhrámaí Diúracáin

Dromchlaí rialaithe eitilte

Prótacal Láimhseáil Ábhar:

Coinníollacha stórála:

Teocht: 15-30 céim

Taise:<45% RH

Leithlisiú ó ábhair chreimneacha

Riachtanais chruachta:

Dunnage adhmaid ag eatraimh 300mm

Airde an chairn uasta: 800mm

Páipéar cosanta idirbhriste

Córais Ardaithe:

Ardaitheoirí Pad Fholúis

Córais bhíoma scaipthe

Daingneáin Láimhseála Neamh-Maighnéadacha

Réamhchúraimí iompair:

Cosaint VCI (coscaire creimthe gaile)

Pacáistí desiccant

Iatáin uiscedhíonach

Iarphróiseáil:

Glanadh dromchla láithreach

Cosaint creimthe sealadach

Tréimhse aosaithe rialaithe

Stóráil am-teoranta sula n-úsáidtear é
