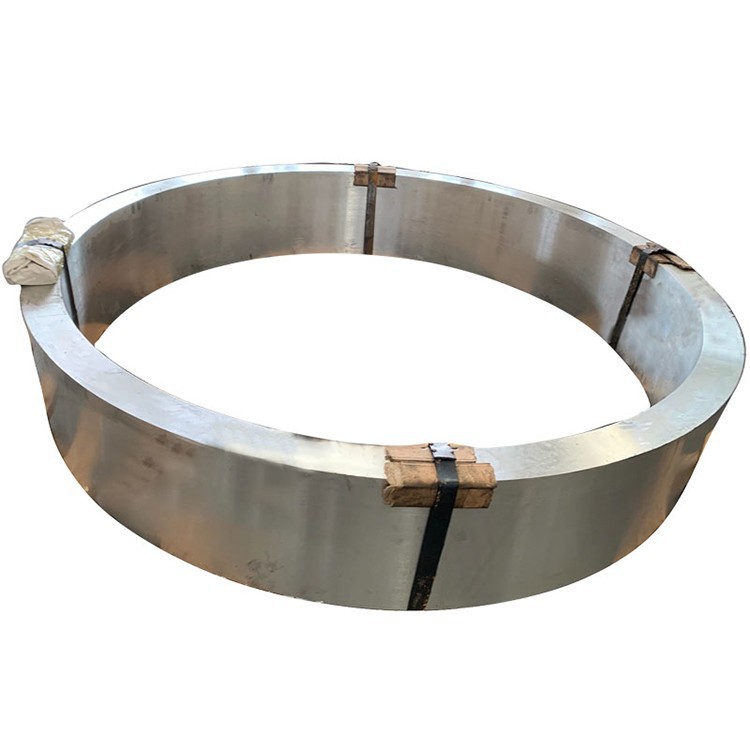

5052 Fáinne brionnaithe alúmanaim alúmanaim mór trastomhas mór

Is é an fáinne brionnaithe cóimhiotail alúmanaim 5052 trastomhas mór ná cóimhiotal alúmanaim-maignéisiam measartha, neamh-théamh-in-cheartaithe (Sraith Al-MG), ar a dtugtar a fhriotaíocht creimthe den scoth (go háirithe i dtimpeallachtaí muirí agus tionsclaíocha), inmharthanacht níos fearr, inmharthanacht mhaith, agus neart measartha. Cé go bhfuil a neart níos ísle ná a neart i 5083 cóimhiotal, cuireann 5052 inochtaitheacht fuar níos fearr agus teorainn níos airde tuirse/teorainn seasmhachta. Trí bhrionnú beacht, go háirithe i gcás fáinní trastomhais mhóra, déantar a mhicrostruchtúr inmheánach a bharrfheabhsú, le sreabhadh gráin ailínithe ar feadh geoiméadracht an fháinne, rud a fhágann gur rogha iontach é an t -ábhar seo le haghaidh feidhmchlár a éilíonn friotaíocht creimthe ard, inmharthanacht, weldability, neart measartha, agus feidhmíocht i gcomhpháirteanna struchtúracha móra, mar pháirteanna mara, brú -ghéaga brú, fearais trealaimh leictreonaigh, tanaí stórála.

Príomhghnéithe cóimhiotalacha:

Maignéisiam (MG): 2.2-2.8% (Eilimint Neartaithe Bunscoile, Soláthraíonn sé neart agus dea-inmharthanacht)

Cróimiam (CR): 0.15-0.35% (cuireann sé cosc ar athchriostalú, feabhsaíonn sé friotaíocht creimthe struis, déanann sé gráin a bheachtú)

Bunábhar:

Alúmanam (AL): Cothromaíocht

Eisíontais rialaithe:

Iarann (Fe): 0.40% Max

Silicon (IR): 0.25% Max

Copar (Cu): 0.10% uasmhéid

MANGANESE (MN): 0.10% Max

Since (Zn): 0.10% uasmhéid

Eilimintí eile: 0.05% uasmhéid an ceann, 0.15% uasmhéid iomlán

Próiseas brionnaithe préimhe (le haghaidh fáinní trastomhais mhóra).

Ullmhú leá:

Alúmanam bunscoile ard-íonachta (íosmhéid 99.7%)

Rialú beacht ar ábhar eilimint cóimhiotail, go háirithe maignéisiam agus cróimiam, le caoinfhulaingt ± 0.03%

Cóireálacha Ard-scagacháin agus Degassing (m.sh. Sparing Gáis Támh, SNIF, Fholúis Degassing) Cinntigh glaineacht leáite ard-ard, ag íoslaghdú cuimsithe

Mionchoigeartú gráin (le cóimhiotal máistir al-ti-b de ghnáth) chun struchtúr aonfhoirmeach agus fíneáil a fháil

Tá córais réitigh chill dhíreach (DC) deartha go speisialta chun tinní móra a tháirgeadh a bhfuil ardchaighdeán inmheánach acu.

Homogenization:

Homogenization ilchéime ag céim 400-430 ar feadh 10-24 uair an chloig (ag brath ar mhéid an teann)

Rialú teochta aonfhoirmeach: ± 3 chéim, ag cinntiú dáileadh aonfhoirmeach eilimintí cóimhiotail, deireadh a chur le macra-deighilt, agus insínteacht feabhsaithe.

Ullmhú billet:

Atmaisféar dromchla tinne (scalping nó muilleoireacht) chun lochtanna dromchla a bhaint.

Cigireacht ultrasonaic 100% chun neamhshuim inmheánach a chinntiú (ag teacht le AMS 2630 Aicme A1 nó ASTM E2375 Leibhéal 2).

Réamhthéamh: 350-380 céim, le rialú aonfhoirmeachta beacht teochta chun insínteacht a chinntiú roimh dhífhoirmiú.

Seicheamh brionnaithe (Fáinne Fáinne Trastomhas Móra):

Ag cur isteach ar na céimeanna iomadúla atá ag tearcáin mhóra ag 350-380 céim chun an struchtúr mar a chaitheann sé a bhriseadh síos agus chun pancóg nó preform múnlaithe diosca a chruthú.

Tolladh: Poll lárnach a chruthú ar chlóis mhóra hiodrálacha ag baint úsáide as bás nó mandrels, ag cruthú an phoill annular de réir a chéile agus ag comhbhrú an bhalla fáinne, ag scagadh tuilleadh grán.

ROLLING ROLLING: An próiseas rolladh fáinne criticiúil ar mheaisíní rolladh fáinne trastomhas mór. Trí laghdú aiseach agus gathacha, tá sreabhadh gráin ailínithe go mór ar feadh an fháinne, ag fáil réidh le folúntais agus póirseacht inmheánach, ag feabhsú dlús agus airíonna imlíne. Is iondúil go ndéantar rolladh fáinne i pasanna éagsúla chun dífhoirmiú aonfhoirmeach a chinntiú agus lochtanna a sheachaint.

Teocht a chruthú: 320-370 céim (rialaithe go beacht) chun fás iomarcach gráin agus scoilteadh a chosc.

Brú a chruthú: Na mílte go dtí na mílte tonna ag baint úsáide as cófraí móra hiodrálacha agus meaisíní rollaí fáinne chun dífhoirmiú leordhóthanach billéid mhóra a chinntiú.

Cóimheas laghdaithe íosta: 3: 1 go 5: 1, ag cinntiú struchtúr inmheánach dlúth, aonfhoirmeach, deireadh a chur le struchtúr AS-Cast, agus sreabhadh gráin optamaithe a fhoirmiú.

Annealing (roghnach):

Má tá gá le tuilleadh próiseála nó má tá imní ar íogaireacht maidir le strus iarmharach, is féidir anáil (o temper) a dhéanamh tar éis cruas níos ísle a chruthú agus insínteacht a fheabhsú.

Obair ina dhiaidh sin cóireálacha cruaite agus cobhsaíochta (chun tempers H a dhéanamh):

H32: Brú cruaite go dtí an ceathrú cuid chrua, a baineadh amach trí obair fhuar rialaithe.

H34: Brú cruaite go leath -chrua crua, cruas níos airde ná H32.

H321: Cobhsú H32 temper, ag soláthar friotaíocht creimthe struis den scoth (cé go bhfuil so -ghabhálacht íseal SCC ag 5052 féin).

H112: Ní dhearnadh é ach amháin tar éis é a chruthú, ag coinneáil an choinníll mar a bhí sé, oiriúnach le haghaidh tuilleadh próiseála roimh mheaisíniú.

Tá na céimeanna táirgthe go léir faoi réir rialaithe cáilíochta déine, tástáil neamh-millteach, agus bainistíocht inrianaitheachta, go háirithe maidir le rialú cáilíochta inmheánach fáinní trastomhais mhóra.

Dáileadh maoine:

Airíonna gathacha vs tadhlaíocha: Tá sreabhadh gráin an -ailínithe ar feadh an fháinne ag fáinní brionnaithe trastomhais mhóra, trí rolladh fáinne, ag soláthar neart tadhlach den scoth, friotaíocht tuirse, agus déine briste. D'fhéadfadh airíonna gathacha agus aiseach a bheith beagán níos ísle, ach déantar an difríocht a rialú.

Éifeacht tiús balla ar airíonna: Tá neart 5052 cóimhiotal níos lú íogair do thiús balla, ach i bhfáinní tiubhaithe tiubhaithe ar trastomhas mór, cinntíonn an próiseas brionnaithe aonfhoirmeacht na n-airíonna croí agus dromchla.

Athrú cruas croí go dromchla: níos lú ná 5 HB.

Strus iarmharach: Coinníonn H112 temper roinnt strus iarmharach ó bhrionnú. Laghdaíonn H321 temper strus iarmharach go mór trí chóireáil chobhsaithe agus feabhsaíonn sé friotaíocht creimthe struis.

Feidhmíocht Tuirse: Sreabhadh gráin optamaithe agus microstruchtúr dlúth a chruthaítear leis an bpróiseas brionnaithe feabhas mór a chur ar shaol tuirse an ábhair agus ar fhriotaíocht i gcoinne iomadú crack tuirse, rud atá thar a bheith criticiúil i gcomhpháirteanna struchtúracha móra.

Príomhghnéithe microstruchtúracha:

Struchtúr gráin:

Struchtúr measctha, aonfhoirmeach measctha grán athchriostalaithe agus grán neamh-athainmnithe fadaithe ailínithe go tadhlach.

Sreabhadh gráin a mheaitseáil go mór le geoiméadracht an fháinne, a dháileadh go haonfhoirmeach, ag uasmhéadú feidhmíocht ábhair.

Cuireann scaipeadh fíneáil a chruthaíonn cróimiam (CR) cosc go héifeachtach ar fhás gráin agus ar athchriostalú, ag cothabháil mionchoigeartú gráin.

Méid gráin ASTM 7-10 (32-11μm), nó gráin níos míne.

Dáileadh deasctha:

Mg₂al₃ Céim: Fine agus aonfhoirmeach scaipthe go haonfhoirmeach, ag gníomhú mar an phríomhchéim neartaithe, ach le méid deasctha agus claonadh níos ísle i gcomparáid le 5083 cóimhiotal, agus mar sin riosca íograithe níos ísle ag teochtaí arda.

Déantar rialáil éifeachtach ar deascáin teorann gráin chun friotaíocht creimthe den scoth a chinntiú.

Déantar méideanna beaga de chomhdhúile idirmheánacha príomhúla a chruthaíonn eisíontais ar nós Fe agus Si a mhiondealú agus a scaipeadh go héifeachtach, le méid agus cainníocht rialaithe.

Forbairt uigeachta:

Cruthaíonn próiseas brionnaithe uigeacht shonrach tairbheach le haghaidh airíonna tadhlaíocha, neart, diana, agus friotaíocht tuirse a bharrfheabhsú.

Gnéithe Speisialta:

Glaineacht mhiotalóireachta ardcháilíochta, ag íoslaghdú lochtanna cuimsitheachta neamh-mhiotalacha trí theicneolaíochtaí leá agus réitigh ardleibhéil.

Foirmeacha caighdeánacha atá ar fáil:

Fáinní brionnaithe: Trastomhas seachtrach suas le 4000mm+, tiús balla suas go 600mm +.

Tá toisí agus geoiméadraí saincheaptha ar fáil de réir líníochtaí agus riachtanais chustaiméirí, ag tairiscint coinníollacha éagsúla ó bhearnaí atá formhuinithe go stáit gharbh nó chríochnaithe.

Ar fáil i dtréimhsí éagsúla a bhfuil cruacha oibre orthu, mar shampla O, H112, H32, H34, H321.

Treoir maidir le roghnú temper:

O: Nuair a bhíonn oibríochtaí casta foirmithe fuar ag teastáil le haghaidh fáinní trastomhais mhóra, nó mar stát tosaigh le haghaidh próiseála ina dhiaidh sin.

H112: Nuair a bhíonn an microstruchtúr agus na hairíonna mar a bhí ag baint úsáide as, agus tá gá le tuilleadh próiseála.

H32/H34: Nuair a bhíonn neart méadaithe ag teastáil trí obair fhuar, agus méid inmharthanacht a choinneáil ag an am céanna.

H321: Nuair a bhíonn friotaíocht creimthe níos airde ag teastáil, agus má tá laghdú breise ar strus iarmharach.

Treoir monaraithe:

Rátáil inmharthanachta: 85% (1100 alúmanam {= 100%), dea -mhachnamh, níos fearr ná 5083, 2xxx, agus 7xxx cóimhiotail, ach cóimhiotail sraithe níos ísle ná 6xxx.

Foirmiú na sliseanna: Is iondúil go mbíonn sliseanna thart timpeall ar uirlisí, go n-éilíonn siad scoradáin sliseanna maithe agus chuisneoir ard-sreafa.

Cuisneoir: Sreabhán gearrtha intuaslagtha in uisce (tiúchan 8-12%), fuarú ráta sreafa ard.

Caitheamh Uirlisí: Saol Uirlisí Íseal, Fada.

Weldability: Sármhaith le TIG agus MIG Welding, ceann de na cóimhiotail alúmanaim is fearr, le neart táthaithe ard, atá oiriúnach do thionól struchtúir chasta mhóra; Go hiondúil ní gá aon chóireáil teasa iar-théite.

Obair Fuar: Inmharthanacht den scoth in O temper, go maith i tempers H32/H34.

Obair the: raon teochta molta 300-370 céim, le smacht dian ar mhéid agus ar ráta dífhoirmithe.

Creimeadh Creimthe Strus: Níl an cóimhiotal 5052 féin so -ghabhálach do SCC; Cuireann H321 Temper le friotaíocht SCC a thuilleadh.

Airíonna crióigineacha: Tá neart agus déine á gcothabháil go maith i dtimpeallachtaí an-íseal teocht.

Roghanna Cosanta Dromchla:

Anodizing:

Cineál II (sulfarach): tiús 10-25μm, soláthraíonn sé cosaint agus aeistéitic bhreise.

Cineál III (crua): tiús 25-75μm, méaduithe ar fhriotaíocht agus cruas a chaitheamh (cé go bhféadfadh éifeachtaí a bheith níos lú ná mar a bhíonn ar chóimhiotail níos deacra).

Cótaí Comhshó:

Cótaí Comhshó Cróim (MIL-DTL-5541): Bonn den scoth le haghaidh péinteanna nó greamacháin.

Roghanna eile saor ó chróimiam: comhlíontach ó thaobh an chomhshaoil de.

Córais Péinteála:

Primer Primer + Polyurethane Topcoat: Soláthraíonn sé cosaint fhadtéarmach den scoth, go háirithe d'iarratais mhuirí agus amach ón gcósta.

Cúinsí dearaidh:

Raon teochta oibriúcháin: -200 céim go +80 céim (laghdóidh úsáid fhadtéarmach os cionn 80 céim de réir a chéile).

Feidhmíocht chrióigineach: Tá neart agus déine á gcothabháil go maith i dtimpeallachtaí an-íseal teocht, rud a chiallaíonn gur ábhar struchtúrach crióigineach den scoth é.

Airíonna maighnéadacha: neamh-mhaighnéadach.

Athchúrsáil: 100% in -athchúrsáilte le luach scrap ard.

Inmharthanacht: Inmharthanacht den scoth i dtréimhse O-bhrionnaithe O, go maith i tempers H32/H34.

Cobhsaíocht Dimensional: Cobhsaíocht Dea -Thoiseach tar éis cóireáil a chruthú agus a chobhsú.

Cóimheas neart-go-meáchain: Buntáiste suntasach i gcomhpháirteanna móra struchtúracha a éilíonn friotaíocht chreimthe, inmharthanacht, inmharthanacht, agus neart measartha.

Nósanna imeachta tástála caighdeánacha:

Comhdhéanamh ceimiceach:

Speictreascópacht astaíochta optúla

Anailís fluaraiseachta X-ghathaithe

Fíorú ar na mór -eilimintí agus an t -ábhar neamhíonachta go léir

Tástáil mheicniúil:

Tástáil teanntachta (gathacha, tadhlach, aiseach, go háirithe le haghaidh fáinní tiubhaithe, samplaí a theastaíonn ag doimhneachtaí éagsúla)

Tástáil Cruas (Brinell, Il -Suíomhanna)

Tástáil tuirse (mar is gá)

Tástáil Nondestructive:

Cigireacht Ultrasonaic (100% toirtmhéadrach, go háirithe le haghaidh caighdeán inmheánach de ghabhálacha tiubhaithe tiubh trastomhas mór, ag cloí le AMS 2630 Aicme A1/AA nó ASTM E2375 Leibhéal 2)

Tástáil reatha eddy (lochtanna dromchla agus gar-dhromchla)

Cigireacht treáite (lochtanna dromchla)

Anailís Microstruchtúir:

Cinneadh méid gráin

Meastóireacht chomhdhúil agus idirmheánach a deascán agus a idirmheánach

Fíorú patrún sreafa gráin

Measúnú Céime Athchriostalaithe

Cigireacht tríthoiseach:

CMM (Meaisín Tomhais Comhordaithe) Fíorú

Trastomhas seachtrach, trastomhas istigh, tiús balla, airde, cothromaíocht, comhlárnacht, etc., le rialú cuimsitheach geoiméadrach tríthoiseach le haghaidh fáinní móra.

Deimhnithe caighdeánacha:

Tuarascáil Tástála an Mhuilinn (en 10204 3.1 nó 3.2)

Deimhniú anailís cheimiceach

Deimhniú airíonna meicniúla

Cóireáil teasa/deimhniú brionnaithe

Deimhniú tástála nondestructive

Comhlíonadh le ASTM B247 (Forgings), GB/T 3880 (Caighdeán na Síne), EN AW-5052, agus caighdeáin tionscail eile.

Príomhiarratais:

Tionscal Mara:

Comhpháirteanna struchtúracha loinge agus luamh (deic, bulkheads, píobaireacht uisce farraige, umair, fáinní tacaíochta comhpháirteacha)

Comhpháirteanna struchtúracha neamh-ualach le haghaidh ardáin amach ón gcósta

Soithí brú agus umair stórála:

Sliogáin, cinn, agus fáinní flange le haghaidh umair agus soithí ísealbhrú agus soithí

Fonnadh agus imfháluithe trealaimh leictreonaigh, doirteal teasa

Iompar:

Umair bhreosla feithicleach agus trucail, umair gháis

Comhpháirteanna struchtúracha neamh-ualach d'fheithiclí iarnróid

Tógáil agus maisiú:

Ballaí imbhalla ailtireachta, eilimintí maisiúla, fáinní tacaíochta struchtúracha

Tionscal Ginearálta:

Struchtúir annular éagsúla ilchuspóireacha a éilíonn dea-inmharthanacht, friotaíocht creimthe, agus neart measartha

Buntáistí dearaidh:

Friotaíocht creimthe den scoth, go háirithe i dtimpeallachtaí muirí agus tionsclaíocha.

Táthaitheacht níos fearr, le neart ard -táthaithe agus insínteacht mhaith, atá oiriúnach chun struchtúir chasta mhóra a thionól.

Inmharthanacht agus inmharthanacht fhuar den scoth, atá éasca le monarú.

Déanann an próiseas brionnaithe an sreabhadh gráin agus an caighdeán inmheánach a bharrfheabhsú, ag feabhsú friotaíochta tuirse.

Neart agus déine measartha maith, leordhóthanach don chuid is mó de na riachtanais struchtúracha is ginearálta.

Cost-éifeachtúlacht: I gcomparáid le cóimhiotail ard-neart, cuireann 5052 buntáiste costais ar fáil agus dea-fheidhmíocht á chinntiú.

Lightweight, ag cur le coigilteas fuinnimh agus laghdú astaíochtaí.

Teorainneacha dearaidh:

Neart níos ísle ná 5083, 6xxx, agus cóimhiotail ard-neart sraith 7xxx; Níl sé oiriúnach d'iarratais a bhfuil cumas an-ard-ualach ualach ag teastáil uathu.

Ní féidir é a neartú trí chóireáil teasa; Ní féidir neart a mhéadú ach trí obair fhuar (H tempers).

Laghdóidh úsáid fhadtéarmach ag teochtaí os cionn 80 céim an neart de réir a chéile.

Cúinsí eacnamaíocha:

Costais ábhair agus próiseála níos iomaíche i gcomparáid le cóimhiotail alúmanaim ard-neart.

Laghdaíonn friotaíocht creimthe den scoth riachtanais chothabhála agus athsholáthair fhadtéarmacha, ag laghdú na gcostas saolré iomlán.

Laghdaíonn dea -thréith agus inmharthanacht an deacracht déantúsaíochta agus an costas a bhaineann le struchtúir mhóra chasta.

Gnéithe Inbhuanaitheachta:

Ráta athchúrsála in -athchúrsáilte 100%, ard -acmhainní, ag teacht le coincheapa déantúsaíochta glasa.

Tá tomhaltas fuinnimh agus astaíochtaí carbóin i bpróisis táirgthe alúmanaim optamaithe go leanúnach.

Laghdaíonn saolré fada táirgí agus iontaofacht ard giniúint dramhaíola.

Treoir maidir le roghnú ábhair:

Roghnaigh 5052 fáinní brionnaithe trastomhas mór nuair a bhíonn friotaíocht chreimthe mhaith (go háirithe go dtí an t -uisce mara), an t -inmharthanacht den scoth, an inmharthanacht níos fearr, agus an neart measartha ag teastáil ag an am céanna le haghaidh struchtúir mhóra annular.

Oiriúnach d'iarratais atá íogair ó thaobh costais de nach dteastaíonn neart an-mhór uathu, amhail soithí mara, umair stórála, agus iatáin trealaimh leictreonacha.

Maidir le hiarratais a dteastaíonn neart níos airde uathu chomh maith le friotaíocht creimthe den scoth, is féidir 5083 cóimhiotal a bhreithniú.
