2024 Barra Alúmanaim

2024 Is minic a úsáidtear slat chearnóg alúmanaim mar an t -ábhar leaisteach do bhraiteoirí meánmhéide agus raon beag. Cuireann a thréith íseal modulus elastic ar chumas an bhraiteora dífhoirmiúchán leordhóthanach a tháirgeadh nuair a chuirtear i bhfeidhm é, agus mar sin ag tomhas agus ag tarchur chomharthaí fórsa nó brú go cruinn.

Glaoigh Linn

1. Comhdhéanamh Ábhar & Próiseas Déantúsaíochta

2024 Is cóimhiotal alúmanaim-alúmanam-alúmanam-alúmanam-alúmanam-alúmanam-alúmanam é an cóimhiotal alúmanaim (AMS 4120, ASTM B211) a bhfuil a chóimheas iontach-le-meáchain, níos fearr, agus feidhmíocht mhaith tuirse. Tairgeann cumraíocht stoc an bharra airíonna optamaithe do chomhpháirteanna struchtúracha criticiúla:

Príomhghnéithe cóimhiotalacha:

Copar (Cu): 3.8-4.9% (an phríomhghné neartú)

Maignéisiam (MG): 1.2-1.8% (cruachan deasctha)

Mangainéis (MN): 0.3-0.9% (Rialú Struchtúr Gráin)

Silicon (IR): Níos lú ná nó cothrom le 0.5% (feabhsaíonn sé inmharthanacht)

Bunábhar:

Alúmanam (AL): Níos mó ná nó cothrom le 90.7% (iarmhéid)

Eisíontais rialaithe:

Iarann (Fe): níos lú ná nó cothrom le 0.5% uasmhéid

Since (Zn): níos lú ná nó cothrom le 0.25% uasmhéid

Tíotáiniam (TI): Níos lú ná nó cothrom le 0.15% Max

Cróimiam (CR): Níos lú ná nó cothrom le 0.10% Max

Eilimintí eile: Níos lú ná nó cothrom le 0.05% an ceann, níos lú ná nó cothrom le 0.15% iomlán

Próiseas monaraíochta préimhe:

Ullmhú billet:

Alúmanam ard-íonachta príomhúil (íosmhéid 99.7%)

Breiseanna beachta cóimhiotalacha beacht

Scagachán trí scagairí cúr ceirmeach

Cóireáil Degassing (hidrigin <0.15 ml/100g)

Réitigh Leath-Leanúnach Díreach Díreach

Homogenization:

Céim 480-500 ar feadh 12-24 uair an chloig

Rialú teochta aonfhoirmeach: ± 5 chéim

Cothromaíocht microstruchtúrtha

Díscaoileadh Céim saibhir Cu saibhir

Easbhrúite:

Réamhthéamh go 370-400 céim

Optimization bealaithe

Monatóireacht ar fhórsa easbhrúite ríomhairithe

Rialú Teochta Scoir: Céim 450-480

Optamú ráta fuaraithe d'fhorbairt maoine

Ag díriú laistigh de 4mm/m

Cóireáil teasa a réiteach:

Céim 490-500 ar feadh 1 uair an chloig (ag brath ar trastomhas)

Aonfhoirmeacht teochta: ± 3 chéim

Aistriú tapa go meán múchta

Ag múchadh:

Uisce Fuar (5-30 céim)

Agóid le haghaidh fuaraithe aonfhoirmeach

An t -am aistrithe uasta: 15 soicind

Ráta fuaraithe íosta: 100 céim /soic ar an dromchla

Stragthening Fuar:

Straightening preasa hiodrálach

Obair fhuar 1-2% uasta

Íoslaghdú ar strus iarmharach

Aosú Saorga:

T3: Aosú Nádúrtha ag teocht an tseomra

T351: Faoiseamh Strus + Aosú Nádúrtha

T4: Tuaslagán Teas Cóireáilte + Aosú Nádúrtha

T6: Aosú Saorga ag 190 céim ar feadh 12 uair an chloig

Inrianaitheacht Próisis Iomlán le Doiciméadú Cáilíochta a bhaineann go sonrach le Lot.

2. Airíonna meicniúla de 2024 barra alúmanaim

Maoin	T351 (min)	T351 (tipiciúil)	T6 (min)	T6 (tipiciúil)	Modh tástáil
Neart teanntachta deiridh	425 MPa	440-470 MPA	440 MPa	460-490 MPA	Astm e8
Neart táirgeachta (0.2%)	290 MPa	310-345 MPa	345 MPa	360-400 MPa	Astm e8
Fadú (2 orlach)	10%	12-17%	5%	6-10%	Astm e8
Cruas (Brinell)	110 HB	115-125 HB	120 HB	125-135 HB	Astm e10
Neart tuirse (5 × 10⁸)	130 MPa	140-150 MPa	120 MPa	125-140 MPa	ASTM E466
Neart lomadh	270 MPa	285-300 MPa	280 MPa	290-310 MPA	ASTM B769
Bristeán Briste (K₁C)	26 mpa√m	28-32 MPA√m	20 mpa√m	22-25 MPA√m	ASTM E399
Modal leaisteachas	73.1 GPA	73.1 GPA	73.1 GPA	73.1 GPA	ASTM E111

Dáileadh maoine:

Cóimheas fadaimseartha go tras-mhaoin: 1.00: 0.85-0.90

Athrú ar fud an trastomhais:<5% for bars up to 100mm

Athrú cruas croí go dromchla:<8 HB

Coinneáil maoine tar éis nochtadh teirmeach: den scoth faoi bhun 100 céim

3. Saintréithe Microstruchtúracha

Príomhghnéithe microstruchtúracha:

Struchtúr gráin:

Grán fadaithe i dtreo easbhrúite

Méid gráin ASTM 5-7 (50-70μm)

Cóimheas gné: 2: 1 go 5: 1

Forbairt Subgrain i Temper T351

Dáileadh deasctha:

AL₂CU (θ/θ ') a neartú ag neartú: 5-50nm

AL₂CUMG (S-chéim) deascadh

Scaipthe al₁₂mn₃si: 50-200nm

Intermetallics al₇cu₂fe: méid agus dáileadh rialaithe

Forbairt uigeachta:

Láidir<111>is<100>uigeachtaí snáithín

Uigeacht dífhoirmithe a choinnítear tar éis cóireála teasa

Déine Uigeachta: 3-8 × randamach

Gnéithe Speisialta:

Recrystallization arna rialú ag Scaipthe Mn

Is éard atá i gceist le haosú nádúrtha ná foirmiú crios dochtúra

T6 temper: θ '(al₂cu) ceannasacht deascán

Criosanna saor ó deascán in aice le teorainneacha gráin:<50nm

4. Sonraíochtaí agus lamháltais tríthoiseacha

Paraiméadar	Raon caighdeánach	Caoinfhulaingt beacht	Lamháltas tráchtála	Modh tástáil
Trastomhas (cruinn)	10-300 mm	± 0.15mm suas go 30mm	± 0.25mm suas go 30mm	Micriméadar
		± 0.5% os cionn 30mm	± 1.0% os cionn 30mm
Leithead (dronuilleog)	10-250 mm	± 0.20mm suas go 50mm	± 0.30mm suas go 50mm	Caliste
		± 0.4% os cionn 50mm	± 0.8% os cionn 50mm
Fad	2000-6000 mm	± 3mm	± 6mm	Téip-
Díreachcht	N/A	0.5mm/m	1.0mm/m	Straightedge
Casadh (dronuilleogach)	N/A	2 uasmhéid céim in aghaidh an mhéadair	4 uasmhéid céim in aghaidh an mhéadair	Iostao
Garbh dromchla	N/A	3.2 μM RA Max	6.3 μM RA Max	Próifíliméadar

Foirmeacha caighdeánacha atá ar fáil:

Barra cruinn: trastomhais 10-300mm

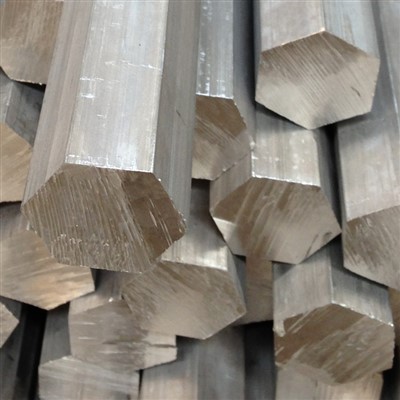

Barra heicseagánach: trasna árasáin 10-100mm

Barra Cearnóg: Toisí Taobh 10-150mm

Barra dronuilleogach: leithead suas le 250mm, tiús ó 10mm

Seirbhís gearrtha go fad ar fáil

5. Ainmniúcháin Temper & Roghanna Cóireála Teasa

Cód temper	Cur síos próisis	Na hiarratais is fearr	Eochairthréithe
T351	Tuaslagán Teas Cóireáilte, Strus arna scaoileadh ag síneadh (1-3%), go nádúrtha d'aois	Comhpháirteanna struchtúracha aeraspáis, codanna machined	Meaitinability den scoth, cothromaíocht maith neart-toughness
T4/T451	Tuaslagán Teas Cóireáilte, go nádúrtha aosta	Páirteanna a dteastaíonn uasta uasta uasta	Inmharthanacht is fearr, neart measartha
T6/T651	Réiteach Teas a chóireáil, aois saorga	Iarratais uasta neart	An neart is airde, insínteacht laghdaithe
T861	Réiteach Teas Cóireáilte, Fuar -Oibrithe, Aois go Saorga	Comhpháirteanna an -bhéime	Neart ard le frithsheasmhacht mhaith SCC
T3	Réiteach Teas Cóireáilte, Fuar -Oibrithe, go nádúrtha aosta	Iarratais ar Chuspóir Ginearálta	Cothromaíocht mhaith na réadmhaoine

Treoir maidir le roghnú temper:

T351: is fearr le haghaidh codanna atá meaisínithe ó stoc barra

T6: Nuair a bhíonn an neart uasta ag teastáil

T4: Nuair a bhíonn gá le hoibríochtaí iarfhoirmithe

T 861: I gcás comhpháirteanna a nochtar do strus ard i dtimpeallachtaí creimneacha

6. Saintréithe meaisínithe & monaraithe

Oibriú	Ábhar uirlisí	Paraiméadair Molta	Deir
Casadh	Carbide, PCD	VC =300-600 m/min, f =0.1-0.3 mm/rev	Briseadh sliseanna den scoth
Druileála	HSS-CO, Carbide	VC =70-120 m/min, f =0.2-0.4 mm/rev	Cáilíocht phoill mhaith
Muileáil	Carbide, PCD	VC =300-700 m/min, fz =0.1-0.3 mm	Milling a dhreapadh is fearr
Leasú	HSS-E, Stáin brataithe	Vc =15-25 m/min	Cáilíocht snáithe den scoth
Reaming	Carbide, PCD	VC =40-80 m/min, f =0.2-0.5 mm/rev	H7 Lamháltas is féidir a bhaint amach
Druileáil dhomhain	Carbide, HSS-CO	VC =60-90 m/min, timthriall pecking	Aslonnú sliseanna den scoth

Treoir monaraithe:

Rátáil Machinability: 70% (1100 alúmanam {= 100%)

Críochnú dromchla: den scoth (RA 0.8-3.2μm is féidir a bhaint amach)

Foirmiú sliseanna: sliseanna gearra go meánmhéide

Cuisneoir: Eibleacht intuaslagtha in uisce is fearr (tiúchan 8-10%)

Caitheamh uirlisí: Measartha le paraiméadair chuí

Foirmiú Burr: íosta le huirlis ghéar

Obair Fuar: Inmharthanacht mhaith i riocht T4

Oibriú te: raon teochta molta 350-450 céim

Weldability: Teoranta (Criticiúil Glantacháin Réamh-Tháthaithe)

7. Córais Friotaíochta & Cosanta Creimthe

Cineál Comhshaoil	Rátáil friotaíochta	Modh cosanta	Feidhmíocht ionchais
Atmaisféar tionsclaíoch	Measartha	Anodizing + péint	5-10 mbliana le cothabháil
Timpeallacht mhuirí	Droch-	Anodizing + chromate + péint	3-5 bliana le cothabháil
Taise ard	Cothrom	Cineál anodizing II	2-3 bliana gan cosaint bhreise
Creimeadh struis	Bocht i T351, níos fearr i t 861	Lámhaigh peening + cosaint	Iarratais go sonrach
Exfoliation	Cothrom go maith	Cóireáil teasa cuí	Is fearr le tempers T7x le haghaidh aipeanna criticiúla

Roghanna Cosanta Dromchla:

Anodizing:

Cineál II (sulfarach): Tiús 10-25μm

Cineál III (crua): tiús 25-75μm

Chromic: 2-7μm (feidhmchláir aeraspáis)

Cótaí Comhshó:

Crómáit in aghaidh MIL-DTL-5541 Aicme 1A

Roghanna eile neamh-chromium ar fáil

Córais Péinteála:

Primer eapocsa + Topcoat Polyurethane

Córais aeraspáis-cháilithe ar fáil

Cosaint mheicniúil:

Lámhaigh ag piocadh le haghaidh tuirse feabhsaithe agus friotaíocht SCC

Dódh le haghaidh bailchríoch dromchla feabhsaithe

8. Airíonna Fisiceacha le haghaidh Dearadh Innealtóireachta

Maoin	Luach	Breithniú dearaidh
Dlús	2.78 g/cm³	Ríomh meáchain do chomhpháirteanna
Raon leá	Céim 502-638	Teorainneacha Cóireála Teasa
Seoltacht theirmeach	120-150 W/m·K	Dearadh Bainistíochta Teirmeach
Seoltacht Leictreach	30-40% IAC	Dearadh Iarratais Leictreachais
Teas sonrach	875 j/kg · k	Ríomhaireachtaí mais theirmeacha
Leathnú Teirmeach (CTE)	23.2 ×10⁻⁶/K	Anailís ar strus teirmeach
Modulus Young	73.1 GPA	Ríomhaireachtaí sraonadh agus stiffness
Cóimheas Poisson	0.33	Paraiméadar anailís struchtúrach
Rátáil Meaitinability	70% (1100=100%)	Pleanáil monaraíochta

Cúinsí dearaidh:

Raon teochta oibriúcháin: -80 céim go +120 Céim

Coinneáil Maoine: den scoth faoi bhun 100 céim

Seoltacht Leictreach: 30% IAC (T3), 40% IACS (T6)

Maolú struis: íosta faoi bhun 100 céim

Airíonna maighnéadacha: neamh-mhaighnéadach

Cumas dampála: íseal (tipiciúil de chóimhiotail alúmanaim)

9. Dearbhú agus Tástáil Cáilíochta

Nósanna imeachta tástála caighdeánacha:

Comhdhéanamh ceimiceach:

Speictreascópacht astaíochta optúla

Fíorú na mór -eilimintí agus na n -eisíontas go léir

Tástáil mheicniúil:

Tástáil teanntachta (fadaimseartha agus trasnach)

Tástáil Cruas (Brinell nó Rockwell)

Seoltacht leictreach le haghaidh fíorú temper

Cigireacht tríthoiseach:

Trastomhas/toisí in áiteanna éagsúla

Fíorú díreach

Tomhas bailchríoch dromchla

Cigireacht amhairc:

Measúnú ar lochtanna dromchla

Fíorú cáilíochta a chríochnú

Tástáil speisialaithe (nuair is gá):

Cigireacht Ultrasonaic in aghaidh AMS-STD-2154

Cigireacht treáite

Meastóireacht ar shreabhadh gráin

Scrúdú micrea -struchtúrtha

Deimhnithe caighdeánacha:

Tuarascáil Tástála an Mhuilinn (en 10204 3.1)

Deimhniú anailís cheimiceach

Deimhniú airíonna meicniúla

Deimhniú Cóireála Teasa

Tuarascáil Cigireachta Toiseach

10. Iarratais & Cúrsaí Deartha

Príomhiarratais:

Comhpháirteanna fearas tuirlingthe aerárthaí

Feistis agus cónascairí aeraspáis

Eilimintí struchtúracha ard-neart

Comhpháirteanna Criticiúla Feithicleach

Iarratais ar an Tionscal Cosanta

Páirteanna Meaisín Beachtais

Comhpháirteanna uirlisí múnlaithe

Boltaí agus dúntóirí ardfheidhmíochta

Comhpháirteanna córais hiodrálacha

Slata a nascadh agus seafta tiomána

Buntáistí dearaidh:

Cóimheas Neart-le-Uachtarán den scoth

Meaitinability níos fearr do chodanna casta

Feidhmíocht tuirse mhaith

Diana briste ard i riocht T351

Cobhsaíocht tríthoiseach tar éis meaisínithe

Oiriúnach d’iarratais ar ualach criticiúil

Friotaíocht mhaith a chaitheamh le cóireálacha dromchla cuí

Stair chruthaithe in iarratais aeraspáis

Airíonna intuartha agus comhsheasmhacha

Ar fáil go forleathan i méideanna agus i bhfoirmeacha éagsúla
