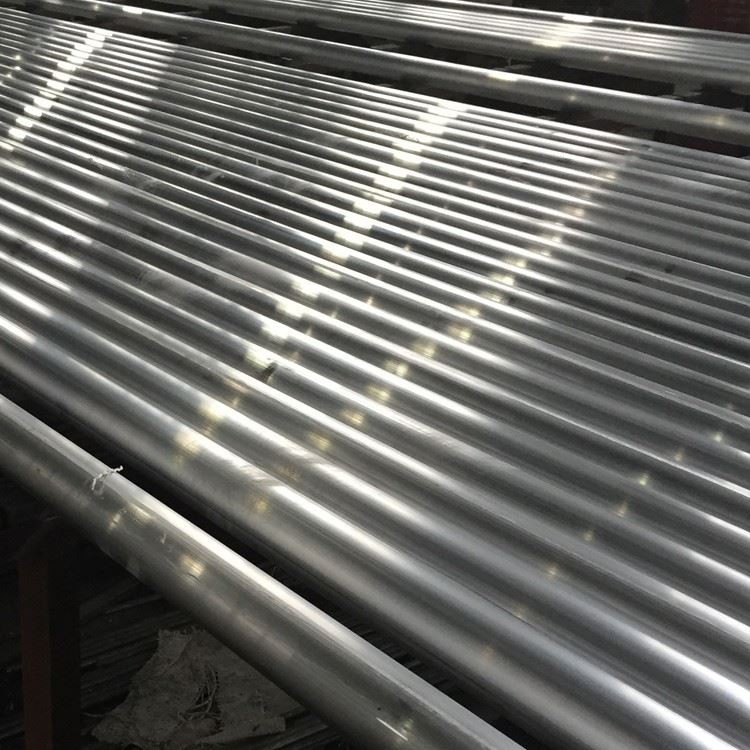

7075 barra bhabhta alúmanaim T6

7075 Is ábhar cóimhiotail alúmanaim 7075 é slat bhabhta alúmanaim easbhrúite le trasghearradh ciorclach a dhéantar trí theicneolaíocht easbhrúite. Tá sé ar eolas mar gheall ar a neart ard, a n -airíonna meicniúla maithe, agus a éascaíocht próiseála.

Glaoigh Linn

1. Comhdhéanamh Ábhar & Próiseas Déantúsaíochta

7075-T6 Is ionann barra babhta alúmanaim agus barr na gcóimhiotail alúmanaim ard-neart, ag tairiscint meascán eisceachtúil de neart, cruas, agus friotaíocht struis le haghaidh aeraspáis, cosanta, agus feidhmchláir mheicniúla ardfheidhmíochta:

Príomhghnéithe cóimhiotalacha:

Since (Zn): 5.1-6.1% (an phríomhghné neartú)

Maignéisiam (MG): 2.1-2.9% (Feabhsaíonn sé cruachan deasctha)

Copar (Cu): 1.2-2.0% (Feabhsaíonn Friotaíocht Neart agus Strus)

Cróimiam (CR): 0.18-0.28% (friotaíocht creimthe agus rialú struchtúr gráin)

Bunábhar:

Alúmanam (AL): Níos mó ná nó cothrom le 87.1% (iarmhéid)

Eisíontais rialaithe:

Iarann (Fe): níos lú ná nó cothrom le 0.50% uasmhéid

Silicon (Si): Níos lú ná nó cothrom le 0.40% Max

Mangainéis (MN): Níos lú ná nó cothrom le 0.30% uasmhéid

Tíotáiniam (TI): Níos lú ná nó cothrom le 0.20% Max

Eilimintí eile: Níos lú ná nó cothrom le 0.05% an ceann, níos lú ná nó cothrom le 0.15% iomlán

Próiseas monaraíochta préimhe:

Ullmhú leá:

Alúmanam ard-íonachta príomhúil (íosmhéid 99.7%)

Breiseanna beachta cóimhiotalacha le ± 0.1% lamháltas

Casta scagacháin trí scagairí cúr ceirmeach (30-40 ppi)

Cóireáil degassing snif (hidrigin <0.10 ml/100g)

Mionchoigeartú gráin le cóimhiotal máistir al-ti-b

Réitigh Leath-Leanúnach Díreach-Chill Díreach (DC)

Homogenú:

Céim 460-480 ar feadh 24-48 uair an chloig

Rialú teochta aonfhoirmeach: ± 5 chéim

Ráta fuaraithe rialaithe: 20-30 céim /uair an chloig

Díscaoileadh idirmheánach garbh

Deireadh a chur le Microsegration

Próiseas oibre te:

Miondealú/Rolladh: Céim 385-415

Oibríochtaí Idirmheánacha: 370-400 Céim

Oibriú te deiridh: 350-380 céim

Monatóireacht ar theocht ríomhairithe ar fud

Cóireáil teasa a réiteach:

Céim 465-485 ar feadh 1-2 uair an chloig (cleithiúnaí trastomhas)

Aonfhoirmeacht teochta: ± 3 chéim

Aistriú tapa go meán múchta

An t -am aistrithe uasta: 10 soicind

Ag múchadh:

Uisce Fuar (céim 10-30)

Agóid le haghaidh fuaraithe aonfhoirmeach

Ráta fuaraithe íosta: 100 céim /soic ar an dromchla

Síneadh fuar (T651):

Dífhoirmiú buan 1.5-3.0%

Faoiseamh struis agus straightening

Feabhas ar chruinneas tríthoiseach

Aosú Saorga (T6): Próiseas Aosaithe Dé-chéim:

An Chéad Chéim: Céim 110-130 ar feadh 4-6 uair an chloig

An dara céim: Céim 165-175 ar feadh 8-12 uair an chloig

Aonfhoirmeacht teochta: ± 3 chéim

Fuarú rialaithe tar éis aosaithe

Próiseáil deiridh:

Meilt beacht gan lár (roghnach)

Díriú saor ó strus

Tástáil nondestructive

Cóireáil agus cosaint dromchla

Inrianaitheacht Próisis Iomlán le Monatóireacht ar Cháilíocht Ríomhaireach ag gach céim.

2. Airíonna meicniúla de 7075-T6 barra bhabhta alúmanaim

Maoin	Íosta	Raon tipiciúil	Modh tástáil
Neart teanntachta deiridh	570 MPa	580-600 MPA	Astm e8
Neart táirgeachta (0.2%)	500 MPa	510-540 MPa	Astm e8
Fadú (2 orlach)	7%	8-11%	Astm e8
Cruas (Brinell)	150 HB	155-165 HB	Astm e10
Neart tuirse (5 × 10⁸)	160 MPa	170-190 MPA	ASTM E466
Neart lomadh	330 MPa	340-360 MPA	ASTM B769
Bristeán Briste (K₁C)	24 MPA√m	25-29 MPA√m	ASTM E399
Neart toraidh comhbhrúite	520 MPa	530-550 MPa	Astm e9
Modal leaisteachas	71.7 GPA	71.7-72.4 GPA	ASTM E111

Dáileadh maoine:

Cóimheas fadaimseartha go tras -mhaoin: 1.00: 0.95 (neart), 1.00: 0.75 (fadú)

Athrú ar fud an trastomhais:<5% for diameters up to 75mm, <8% for diameters >75mm

Athrú cruas croí go dromchla:<10 HB for diameters up to 100mm

Cobhsaíocht Maoine:<3% strength reduction after 10,000 hours at 100°C

Tairseach Creimthe Creimthe Strus: 125-175 MPa (ag brath ar an gcomhshaol)

3. Saintréithe Microstruchtúracha

Príomhghnéithe microstruchtúracha:

Struchtúr gráin:

Struchtúr atá athchriostalaithe go páirteach le grán fadaithe

Méid gráin ASTM 7-9 (32-16μm)

Cóimheas gné: 2: 1 go 4: 1 (fad: leithead)

Patrún sreafa gráin dea-rialaithe

Dáileadh deasctha:

MGZN₂ (η/η ') Neartaithe Neartaithe: 5-15nm

Cumgal₂ (s-chéim) deascadh

Intermetallics al₇cu₂fe: méid agus dáileadh rialaithe

Scaipthe al₁₂mg₂cr: 50-200nm

Forbairt uigeachta:

Láidir<111>is<100>uigeachtaí snáithín

Déine Uigeachta: 3-8 × randamach

Optamaithe le haghaidh neart uasta i dtreoracha luchtaithe príomhúla

Gnéithe Speisialta:

Microstruchtúr a bhfuil cruachan deasctha ann

Criosanna íosta saor ó deascán (PFZanna) ag teorainneacha gráin

Dáileadh rialaithe na n -idirmheánach garbh

Dáileadh Fine Scaipthe le haghaidh Rialú Athchriostalaithe

4. Sonraíochtaí agus lamháltais tríthoiseacha

Paraiméadar	Raon caighdeánach	Caoinfhulaingt beacht	Lamháltas tráchtála	Modh tástáil
Lárlíne	10-250 mm	± 0.10mm suas go 30mm	± 0.20mm suas go 30mm	Micriméadar
		± 0.4% os cionn 30mm	± 0.7% os cionn 30mm
Ubhalcht	N/A	50% den lamháltas trastomhas	75% den chaoinfhulaingt trastomhas	Micriméadar
Fad	2000-6000 mm	± 2mm	± 5mm	Téip-
Díreachcht	N/A	0.2mm/m	0.5mm/m	Straightedge
Garbh dromchla	N/A	1.6 μM RA Max	3.2 μM RA Max	Próifíliméadar
Squareness Deireadh Gearr	N/A	Uasmhéid 0.5 céim	1.0 uasmhéid céim	Iostao

Foirmeacha caighdeánacha atá ar fáil:

Trastomhais: 10mm go 250mm (méideanna níos mó ar fáil ach iad a iarraidh)

Fad caighdeánacha: 2000mm, 3000mm, 4000mm, 6000mm

Faid gearrtha saincheaptha ar fáil

Barraí talún gan lár ar fáil le haghaidh feidhmeanna beachtais

Críochnaíonn sé gearrtha le caipíní deiridh cosanta

5. Ainmniúcháin Temper & Roghanna Cóireála Teasa

Cód temper	Cur síos próisis	Na hiarratais is fearr	Eochairthréithe
T6	Réiteach Teas Cóireáilte agus Aois Saorga	Iarratais ard-neart	Neart agus cruas uasta
T651	T {6 + Strus faoiseamh trí shíneadh	Comhpháirteanna aeraspáis criticiúla	Friotaíocht creimthe struis feabhsaithe
T73	Ró -róchaite le haghaidh friotaíocht creimthe struis	Iarratais atá criticiúil ó thaobh creimthe	Friotaíocht SCC níos fearr le neart laghdaithe
T76	Cóireáil ar mhéara modhnaithe	Airíonna cothroma	Comhréiteach idir T6 agus T73
T7351	T {73 + Strus faoiseamh trí shíneadh	Rannóga tiubha le hábhair imní strus iarmharach	Cobhsaíocht thoiseach le friotaíocht SCC

Treoir maidir le roghnú temper:

T6/T651: Riachtanais neart is airde

T73/T7351: Iarratais chriticiúla struis struis

T76: Airíonna Cothromaithe le haghaidh Iarratais Ghinearálta Aerospace

6. Saintréithe meaisínithe & monaraithe

Oibriú	Ábhar uirlisí	Paraiméadair Molta	Deir
Casadh	Carbide, PCD	VC =150-300 m/min, f =0.1-0.3 mm/rev	Uirlisí géara riachtanach
Druileála	HSS-CO, Carbide	VC =60-120 m/min, f =0.15-0.35 mm/rev	Imréiteach sliseanna go minic
Muileáil	Carbide, PCD	VC =180-350 m/min, fz =0.05-0.15 mm	Milling a dhreapadh is fearr
Leasú	HSS-CO, Stáin brataithe	Vc =10-20 m/min	Snáithe Cáilíocht íogair do theas
Riamh	Carbide, PCD	VC =40-90 m/min, f =0.1-0.3 mm/rev	H7 Lamháltas is féidir a bhaint amach
Muilleoireacht snáithe	Carbóid	VC =100-200 m/min, fz =0.03-0.08 mm	Is fearr é a bheith ag cnagadh le haghaidh snáitheanna criticiúla

Treoir monaraithe:

Rátáil Machinability: 70% (1100 alúmanam {= 100%)

Críochnú dromchla: Good (RA 0.8-3.2μm is féidir a bhaint amach)

Foirmiú sliseanna: sceallóga gearra go meán le huirlisí cuí

Cuisneoir: Eibleacht intuaslagtha in uisce is fearr (tiúchan 8-10%)

Caitheamh uirlisí: Measartha le paraiméadair chuí

Fórsaí Gearrtha: Níos airde ná cóimhiotail alúmanaim eile

Weldability: bocht (nach moltar d'iarratais struchtúracha)

Obair Fuar: Infhoirne Teoranta

Oibriú te: Ní mholtar i riocht T6

Cóireáil teasa: Is féidir cóireáil a dhéanamh go hiomlán ar an bhfeabhas tar éis meaisínithe

7. Córais Friotaíochta & Cosanta Creimthe

Cineál Comhshaoil	Rátáil Friotaíochta	Modh cosanta	Feidhmíocht ionchais
Atmaisféar tionsclaíoch	Cothrom	Anodizing + péint	3-5 bliana le cothabháil
Timpeallacht mhuirí	Droch-	Anodizing + chromate + péint	2-3 bliana le cothabháil
Taise ard	Cothrom	Cineál anodizing II	1-2 bliana gan cosaint bhreise
Creimeadh struis	Bocht i T6, go maith i T73	Roghnú temper ceart	Iarratais go sonrach
Scríobadh	Droch-	Temper ceart + cosaint	Criticiúil in iarratais mhuirí
Creimeadh galbhánach	Bocht le steels carbóin	Leithlisiú nó cosaint íobartach	Éilíonn dearadh cúramach

Roghanna Cosanta Dromchla:

Anodizing:

Cineál I (cróim): 2-8μm (grád aeraspáis)

Cineál II (sulfarach): 10-25μm (Cuspóir Ginearálta)

Cineál III (crua): 25-75μm (Friotaíocht Caith)

Roghanna Séalaithe: Uisce Te, Dichromate, Aicéatáit Nicil

Cótaí Comhshó:

Crómáit in aghaidh MIL-DTL-5541 Aicme 1A

Roghanna eile neamh-chróimiam do chomhlíonadh comhshaoil

Córais Péinteála:

Primer eapocsa + Topcoat Polyurethane

Córais aeraspáis-cháilithe ar fáil

Cosaint mheicniúil:

Lámhaigh ag piocadh le haghaidh tuirse feabhsaithe agus friotaíocht SCC

Pléascadh bead gloine le haghaidh cuma aonfhoirmeach

8. Airíonna Fisiceacha le haghaidh Dearadh Innealtóireachta

Maoin	Luach	Breithniú dearaidh
Dlús	2.81 g/cm³	Ríomh meáchain do chomhpháirteanna
Raon leá	Céim 477-635	Teorainneacha Cóireála Teasa
Seoltacht theirmeach	130-150 W/m·K	Dearadh Bainistíochta Teirmeach
Seoltacht Leictreach	33-40% IACanna	Dearadh Iarratais Leictreachais
Teas sonrach	{860 j/kg · k	Ríomhaireachtaí mais theirmeacha
Leathnú Teirmeach (CTE)	23.4 ×10⁻⁶/K	Anailís ar strus teirmeach
Modulus Young	71.7 GPA	Ríomhaireachtaí sraonadh agus stiffness
Cóimheas Poisson	0.33	Paraiméadar anailís struchtúrach
Tréscaoilteacht mhaighnéadach	~ 1.00 (neamh-mhaighnéadach)	Iarratais Leictreonacha

Cúinsí dearaidh:

Raon teochta oibriúcháin: -70 céim go +120 Céim

Coinneáil Maoine: den scoth faoi bhun 100 céim, díghrádú de réir a chéile thuas

Maolú struis: íosta faoi bhun 100 céim

Saol Tuirse: Níos fearr ná an chuid is mó de na cóimhiotail alúmanaim

Íogaireacht Notch: Measartha go hArd

Feidhmíocht chrióigineach: Coinneáil neart maith ag teochtaí ísle

Dampáil creathaidh: bocht (tipiciúil de alúmanam ard-neart)

9. Dearbhú Cáilíochta & Tástáil

Nósanna imeachta tástála caighdeánacha:

Comhdhéanamh ceimiceach:

Speictreascópacht astaíochta optúla

Anailís fluaraiseachta X-ghathaithe

Fíorú na mór -eilimintí agus na n -eisíontas go léir

Tástáil mheicniúil:

Tástáil teanntachta (fadaimseartha agus trasnach)

Tástáil Cruas (Brinell, Rockwell B)

Tástáil tionchair (nuair is gá)

Tástáil tuirse (d’iarratais chriticiúla)

Cigireacht tríthoiseach:

Trastomhas/ovality in áiteanna éagsúla

Fíorú díreach

Tomhas fad

Tástáil Nondestructive:

Cigireacht Ultrasonaic in aghaidh AMS-STD-2154

Tástáil reatha eddy do lochtanna dromchla

Cigireacht treáite (feidhmchláir chriticiúla)

Anailís Microstruchtúir:

Cinneadh méid gráin

Meastóireacht ar cháithníní idirmheánacha

So -ghabhálacht creimthe exfoliation (ASTM G34)

Deimhnithe caighdeánacha:

Tuarascáil Tástála an Mhuilinn (en 10204 3.1)

Deimhniú anailís cheimiceach

Deimhniú airíonna meicniúla

Deimhniú Cóireála Teasa

Deimhniú tástála nondestructive

Doiciméadú inrianaitheachta ábhair

10. Iarratais & Cúrsaí Deartha

Príomhiarratais:

Comhpháirteanna aeraspáis:

Comhpháirteanna fearas tuirlingthe aerárthaí

Sparáin sciatháin agus eilimintí struchtúracha

Frámaí agus frámaí fuselage

Gléasanna agus tacaíochtaí innill

Iarratais Cosanta:

Comhpháirteanna diúracán

Páirteanna Córais Airm

Comhpháirteanna feithiclí armúrtha

Daingneáin trealaimh oirbheartaíochta

Gluaisteán ardfheidhmíochta:

Seafta tiomána

Comhpháirteanna Fionraí

Slata ag nascadh

Ceanglóirí atá criticiúil feidhmíochta

Trealamh Tionsclaíoch:

Páirteanna meaisín ard-strus

Múnlaí le haghaidh instealladh plaisteach

Comhpháirteanna córais hiodrálacha

Comhpháirteanna róbataic agus uathoibrithe

Iarratais speisialaithe:

Comhpháirteanna ionstraime beachtais

Trealamh spóirt ardfheidhmíochta

Trealamh dreapadóireachta carraige

Córais gléasta ceamara

Buntáistí dearaidh:

Cóimheas Eisceachtúil Neart-le-Meáchan

Feidhmíocht tuirse níos fearr

Friotaíocht ard in aghaidh caitheamh meicniúil

Saintréithe meaisínithe den scoth

Cobhsaíocht tríthoiseach tar éis meaisínithe

Feidhmíocht iontaofa in iarratais ard-strus

Bunachar Sonraí Ábhar Cuimsitheach le haghaidh Dearadh Innealtóireachta

Infhaighteacht leathan i méideanna caighdeánacha

Clibeanna Te: 7075 barra bhabhta alúmanaim 7075 T6, an tSín 7075 T6 monaróirí barraí alúmanaim, soláthróirí, monarcha
