6063 barra alúmanaim easbhrúite

6063 Is ábhar ildánach agus a úsáidtear go forleathan é barra alúmanaim easbhrúite sa tionscal cóimhiotail alúmanaim, a bhfuil cáil air as a chomhcheangal de neart, friotaíocht creimthe, agus inoibritheacht den scoth. Baineann an cóimhiotal seo leis an tsraith 6000, a bhfuil maignéisiam agus sileacain ann go príomha mar a chuid eilimintí cóimhiotalacha, ag soláthar cothromaíochta de airíonna meicniúla agus de thréithe táthúcháin.

Glaoigh Linn

1. Comhdhéanamh Ábhar & Próiseas Déantúsaíochta

6063 Is cóimhiotal meánach-neart é cóimhiotal alúmanaim (Almgsi0.5) le heasrasbhoiltheacht den scoth, bailchríoch dromchla, agus friotaíocht creimthe. Comhcheanglaíonn an cóimhiotal ailtireachta a bhfuil an -tóir air airíonna meicniúla maithe le freagairt níos fearr agus freagra anodizing:

Príomhghnéithe cóimhiotalacha:

Maignéisiam (MG): 0.45-0.90% (cruachan deasctha)

Silicon (IR): 0.20-0.60% (Foirmeacha MG₂SI ag neartú deascán)

Bunábhar:

Alúmanam (AL): Níos mó ná nó cothrom le 98.0% (Iarmhéid)

Eisíontais rialaithe:

Iarann (Fe): níos lú ná nó cothrom le 0.35% uasmhéid

Copar (Cu): Níos lú ná nó cothrom le 0.10% Max

Mangainéis (MN): Níos lú ná nó cothrom le 0.10% Max

Cróimiam (CR): Níos lú ná nó cothrom le 0.10% Max

Since (Zn): níos lú ná nó cothrom le 0.10% uasmhéid

Tíotáiniam (TI): Níos lú ná nó cothrom le 0.10% Max

Eilimintí eile: Níos lú ná nó cothrom le 0.05% an ceann, níos lú ná nó cothrom le 0.15% iomlán

Próiseas monaraithe easbhrúite préimhe:

Ullmhú billet:

Alúmanam bunscoile ard-íonachta (íosmhéid 99.7%)

Breiseanna beachta cóimhiotalacha beacht

Cóireáil Degassing (hidrigin <0.2 ml/100g)

Réitigh Leath-Leanúnach Díreach-Chill Díreach (DC)

Homogenization ag 560-580 céim ar feadh 4-8 uair an chloig

Réamhthéamh billet:

Téamh rialaithe ríomhaire go 450-480 céim

Aonfhoirmeacht teochta: ± 5 chéim

Baint ciseal ocsaíd (scalping)

Easbhrúite:

Brú Breakthrough: 35-45 MPa

Brú reatha: 20-35 MPa

Luas RAM: 5-15 mm/soic (spleách ar phróifíl)

Rialú Teochta Scoir: 510-540 Céim

Teocht Die: 480-500 céim

Fuarú:

Fuarú Aeir nó Múchadh Uisce (ag brath ar theocht)

Ráta fuaraithe rialaithe le haghaidh na n -airíonna is fearr

Rialú uasta saobhadh

Ag síneadh:

Dífhoirmiú buan 0.5-2.0%

Díriú agus faoiseamh struis

Aosú Saorga (T5/T6):

T5: 175-185 Céim ar feadh 2-4 uair an chloig

T6: Cóireáil teasa tuaslagáin (520-530 céim) + Aosú Saorga (céim 175-185 ar feadh 6-8 uair an chloig)

Oibríochtaí Críochnaithe:

Beachtas gearrtha go fad: ± 1mm

Feabhsú bailchríoch dromchla

Seiceáil agus ceartú díreach deiridh

Coinníonn gach déantúsaíocht monatóireacht ar phróisis dhigiteach le haghaidh inrianaitheachta iomlán.

2. Airíonna meicniúla de 6063 barra easbhrúite

Maoin	T5 (min)	T5 (tipiciúil)	T6 (min)	T6 (tipiciúil)	Modh tástáil
Neart teanntachta deiridh	150 MPa	160-185 MPA	205 MPa	215-230 MPa	Astm e8
Neart táirgeachta (0.2%)	110 MPa	120-145 MPA	170 MPa	180-200 MPa	Astm e8
Fadú (2 orlach)	8%	10-14%	8%	10-12%	Astm e8
Cruas (Brinell)	60 HB	65-75 HB	75 HB	80-90 HB	Astm e10
Neart tuirse (5 × 10⁸)	70 MPa	75-85 MPa	95 MPa	100-110 MPa	ASTM E466
Neart lomadh	90 MPa	95-110 MPA	120 MPa	125-140 MPA	ASTM B769
Modal leaisteachas	69.5 GPA	69.5 GPA	69.5 GPA	69.5 GPA	ASTM E111

Dáileadh maoine:

Cóimheas fadaimseartha go tras -mhaoin: 1.00: 0.95

Éifeacht tiús balla:<5% variation for up to 10mm thickness

Athrú maoine cúinne go rannóg cothrom:<10%

Athrú ar an dromchla go croí -chruas:<5 HB

3. Críochnú agus cuma dromchla

Aicmithe ar chaighdeán dromchla:

Grád Ailtireachta (AA10):

RA níos lú ná nó cothrom le garbh dromchla 0.4μm

Gan aon lochtanna infheicthe ag fad féachana 1m

Oiriúnach do anodizing maisiúil

Dath comhsheasmhach tar éis anodizing

Grád Tráchtála (AA20):

RA níos lú ná nó cothrom le garbh dromchla 0.8μm

Minor defects acceptable at >Achar féachana 2m

Freagra maith anodizing

Grád Tionsclaíoch (AA30):

RA níos lú ná nó cothrom le garbh dromchla 1.6μm

Iarratais fheidhmiúla ina bhfuil an chuma tánaisteach

Comhoiriúnacht cóireála dromchla:

Freagra anodizing: den scoth

Cineál II (aigéad sulfarach): tiús 5-25μm

Cineál III (Cóta Crua): Tiús 25-75μm

Rátáil chomhsheasmhachta datha: den scoth

Aicme Ailtireachta I: Sciath íosta 18μm

Aicme Ailtireachta II: Sciath íosta 10μm

Críochnú meicniúil:

Scuabáil/snasú: Freagra den scoth

Pléascadh bead: bailchríoch neamhlonrach aonfhoirmeach

Tumadh geal: Frithchaiteacht ard is féidir a bhaint amach

Péintéireacht/sciath:

Greamaitheacht sciath púdair: den scoth

Comhoiriúnacht péint fliuch: Go maith le réamhchóireáil chuí

Cumhdach Comhshó Cróim: Aicme 1A is féidir a bhaint amach

4. Sonraíochtaí agus lamháltais tríthoiseacha

Paraiméadar	Raon caighdeánach	Caoinfhulaingt beacht	Lamháltas tráchtála	Modh tástáil

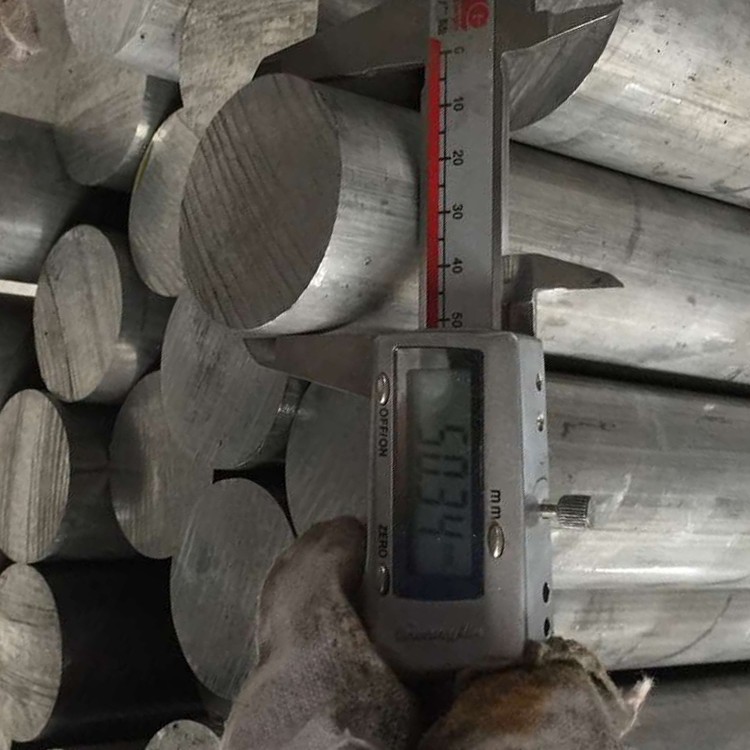

Trastomhas (cruinn)	5-300 mm	± 0.15mm suas go 30mm	± 0.25mm suas go 30mm	Micriméadar
		± 0.3% os cionn 30mm	± 0.5% os cionn 30mm
Leithead (dronuilleog)	10-200 mm	± 0.15mm suas go 50mm	± 0.25mm suas go 50mm	Caliste
		± 0.3% os cionn 50mm	± 0.5% os cionn 50mm
Fad	1000-6500 mm	± 2mm	± 5mm	Téip-
Díreachcht	N/A	0.3mm/m	0.5mm/m	Straightedge
Casadh (dronuilleogach)	N/A	1 uasmhéid céim in aghaidh an mhéadair	Uasmhéid 3 chéim in aghaidh an mhéadair	Iostao
Ga cúinne	N/A	± 0.2mm	± 0.5mm	Tomhsaire ga

Foirmeacha caighdeánacha atá ar fáil:

Barra cruinn: trastomhais 5-300mm

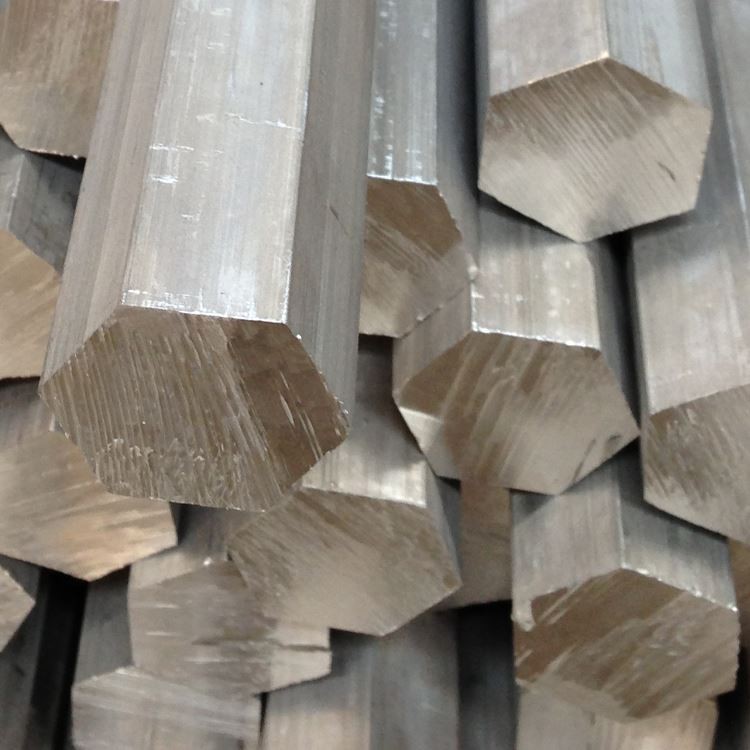

Barra heicseagánach: trasna árasáin 8-75mm

Barra Cearnóg: Toisí Taobh 5-150mm

Barra dronuilleogach: leithead suas le 200mm, tiús ó 3mm

Próifílí saincheaptha ar fáil le huirlisí cuí

5. Ainmniúcháin Temper & Roghanna Cóireála Teasa

Cód temper	Cur síos próisis	Na hiarratais is fearr	Eochairthréithe
T1	Fuaraithe ó easbhrúite agus go nádúrtha d'aois	Iarratais neamh-chriticiúla	Neart measartha, infhoirmitheacht den scoth
T4	Réiteach Teas a chóireáil agus go nádúrtha d'aois	Iarratais a Chruthú	Inmharthanacht mhaith, neart measartha
T5	Fuaraithe ó easbhrúite agus ó aois saorga	Cuspóir ginearálta	Neart maith, in -easbhrúiteacht den scoth
T6	Réiteach Teas Cóireáilte agus Aois Saorga	Feidhmchláir struchtúracha	Neart agus cruas uasta
T52	Fuaraithe ó easbhrúite, ó strus faoiseamh, aois saorga	Feidhmeanna fad-chriticiúla	Straightness feabhsaithe, neart maith
T83	Réiteach Teas Cóireáilte, Fuar -Oibrithe, Aois go Saorga	Iarratais Ard-Strus	Neart feabhsaithe le déine maith

Treoir maidir le roghnú temper:

T5: An chuid is mó eacnamaíoch d'iarratais chaighdeánacha

T6: Nuair a bhíonn an neart uasta ag teastáil

T4: Nuair a bhíonn gá le foirmiú iar-sceitheadh

T52: Maidir le hiarratais a dteastaíonn cobhsaíocht thoiseach dian uathu

6. Saintréithe meaisínithe & monaraithe

Oibriú	Ábhar uirlisí	Paraiméadair Molta	Deir
Casadh	HSS, Carbide	VC =200-500 m/min, f =0.1-0.4 mm/rev	Bailchríoch dromchla den scoth
Druileála	HSS, Carbide	VC =80-150 m/min, f =0.15-0.3 mm/rev	Fórsaí gearrtha ísle
Muileáil	HSS, Carbide	VC =200-600 m/min, fz =0.1-0.25 mm	Aslonnú sliseanna den scoth
Leasú	HSS, stáin brataithe	Vc =10-30 m/min	Cáilíocht snáithe den scoth
Sásamh	Cairbí tipped	VC =800-1500 m/min, páirc mheánach	Ciorruithe glana le Burr íosta
Snáithe	HSS, Carbide	VC =150-300 m/min, fíneáil fíneáil	Bailchríoch snáithe den scoth

Treoir monaraithe:

Rátáil Machinability: 90% (1100 alúmanam {= 100%)

Críochnú dromchla: den scoth (RA 0.5-1.6μm is féidir a bhaint amach go héasca)

Foirmiú sliseanna: sceallóga gearra le huirlisí cuí

Chuisnithe: eibleacht intuaslagtha in uisce nó bealaithe íosta

Caitheamh uirlisí: íosta le paraiméadair chuí

Inmharthanacht: Sármhaith i gcoinníollacha T1/T4

Bendability: ga íosta=1 × tiús (T1/T4), 2 × tiús (T6)

Weldability: Go maith le modhanna TIG/MIG

Rolladh Snáithe: Torthaí den scoth i riocht T4

7. Córais Friotaíochta & Cosanta Creimthe

Cineál Comhshaoil	Rátáil friotaíochta	Modh cosanta	Feidhmíocht ionchais
Atmaisféar tuaithe/uirbeach	Thar cionn	Bailchríoch muileann nó anodizing	{15-20+ bliain
Atmaisféar tionsclaíoch	An -mhaith	Aicme Anodizing I.	10-15 bliana
Timpeallacht mhuirí	Go maith	Anodizing + Séalaithe	5-10 mbliana le cothabháil
Taise ard	Thar cionn	Anodizing caighdeánach	10-15 bliana
Nochtadh ceimiceach	Measartha	Anodizing crua + ina saothraítear rónta	Iarratais go sonrach
Nochtadh UV	Thar cionn	Anodizing glan	Gan aon díghrádú

Roghanna Cosanta Dromchla:

Anodizing:

Soiléir (nádúrtha): soiléireacht agus trédhearcacht den scoth

Anodizing datha: forbairt datha comhsheasmhach

Anodizing crua: friotaíocht níos fearr a chaitheamh

Roghanna Séalaithe: Uisce Te, Aicéatáit Nicil, PTFE

Cótaí Comhshó:

Crómáit in aghaidh an MIL-DTL-5541

Roghanna eile neamh-chróimiam

Críochnú meicniúil:

Bailchríoch brushed: patrún treo aonfhoirmeach

Bailchríoch snasta: cuma cosúil le scáthán is féidir a bhaint amach

Sandblasted: uigeacht neamhlonrach comhsheasmhach

Cótaí Orgánacha:

Cumhdach Púdair: greamaitheacht agus marthanacht den scoth

Péint leachtach: Go maith le réamhchóireáil chuí

Cótaí cosanta soiléire: Cosaint UV agus abrasion

8. Airíonna Fisiceacha le haghaidh Dearadh Innealtóireachta

Maoin	Luach	Breithniú dearaidh
Dlús	2.70 g/cm³	Ríomh meáchain do chomhpháirteanna
Raon leá	Céim 615-655	Teorainneacha próiseála teirmeacha
Seoltacht theirmeach	200-220 W/m·K	Iarratais doirteal teasa
Seoltacht Leictreach	50-55% IAC	Iarratais Leictreacha
Teas sonrach	900 j/kg · k	Ríomhaireachtaí mais theirmeacha
Leathnú Teirmeach (CTE)	23.4 ×10⁻⁶/K	Liúntais Leathnaithe Teirmeach
Modulus Young	69.5 GPA	Ríomhaireachtaí struchtúracha
Cóimheas Poisson	0.33	Paraiméadar anailís struchtúrach
Frithchaitheacht	80-85% (snasta)	Iarratais optúla/soilsithe

Cúinsí dearaidh:

Raon teochta oibriúcháin: -80 céim go +175 Céim

Coinneáil Maoine: den scoth faoi bhun 100 céim

Seoltacht Leictreach: Níos airde ná go leor cóimhiotail alúmanaim

Airíonna maighnéadacha: neamh-mhaighnéadach

Athchúrsáil: 100% in -athchúrsáilte, luach scrap ard

Tionchar Comhshaoil: Lorg Carbóin Íseal i gcomparáid le Cruach

9. Dearbhú agus Tástáil Cáilíochta

Nósanna imeachta tástála caighdeánacha:

Comhdhéanamh ceimiceach:

Speictreascópacht astaíochta optúla

Fíorú na mór -eilimintí agus na n -eisíontas go léir

Tástáil mheicniúil:

Tástáil teanntachta (fadaimseartha)

Tástáil Cruas (Webster/Brinell)

Cigireacht tríthoiseach:

Trastomhas/toisí in áiteanna éagsúla

Fíorú díreach

Tomhas bailchríoch dromchla

Cigireacht amhairc:

Measúnú ar lochtanna dromchla

Meastóireacht ar líne bháis

Aonfhoirmeacht cuma dromchla

Tástáil speisialaithe (nuair is gá):

Tástáil freagartha anodizing

Meastóireacht ar struchtúr gráin

Tástáil seoltachta

Deimhnithe caighdeánacha:

Tuarascáil Tástála an Mhuilinn in aghaidh an en 10204 2.1/3.1

Deimhniú anailís cheimiceach

Deimhniú airíonna meicniúla

Tuarascáil Cigireachta Toiseach

Deimhniú Cóireála Teasa (do T6 temper)

10. Iarratais & Cúrsaí Deartha

Príomhiarratais:

Comhpháirteanna ailtireachta:

Frámaí fuinneoige agus dorais

Córais Bhalla imbhalla

Ráillí agus balustrades

Baile Átha Troim agus múnluithe maisiúla

Iompar:

Baile Átha Troim Feithicleach agus Comhpháirteanna

Comhpháirteanna RV agus leantóra

Frámaí agus comhpháirteanna rothar

Leictreach:

Doirtil teasa agus bainistíocht theirmeach

Iatáin agus Cásálacha Leictreacha

Daingneáin agus próifílí soilsithe LED faoi stiúir

Earraí Tomhaltóirí:

Comhpháirteanna troscáin

Baile Átha Troim fearais agus páirteanna

Imfháluithe cith agus gabhálais seomra folctha

Comhpháirteanna tionsclaíocha:

Feadáin sorcóra aeroibrithe

Gardaí agus frámaí meaisín

Iompróirí agus láimhseáil ábhair

Buntáistí dearaidh:

Bailchríoch dromchla den scoth le haghaidh feidhmeanna aeistéitiúla

Inbhrúite níos fearr le haghaidh próifílí casta

Cóimheas maith neart-le-meáchan

Friotaíocht creimthe den scoth

Freagra anodizing gan íoc

Éasca le monarú agus páirt a ghlacadh

Éifeachtach ó thaobh costais i gcomparáid le cóimhiotail níos airde

Airíonna agus cáilíocht chomhsheasmhach

Ar fáil go héasca i gcruthanna agus i méideanna éagsúla

Ábhar inbhuanaithe le poitéinseal ardábhair athchúrsáilte

Teorainneacha dearaidh:

Neart níos ísle i gcomparáid le cóimhiotail 6061/6082

Ní mholtar le haghaidh feidhmchlár struchtúrach an -strusmhar

Táthaitheacht theoranta i gcomparáid le 6061

Airíonna meicniúla laghdaithe i gcriosanna a bhfuil tionchar acu ar theas táthaithe

Teorainneacha teochta os cionn 175 céim

Cúinsí eacnamaíocha:

Cothromaíocht den scoth an chostais agus na feidhmíochta

Costais próiseála níos ísle ná cóimhiotail níos airde

Costais laghdaithe meaisínithe mar gheall ar mheaisíniúlacht den scoth

Saol fada seirbhíse le cothabháil íosta

Luach ard scrap ag deireadh an timthrialla

Clibeanna Te: 6063 barra alúmanaim easbhrúite, an tSín 6063 monaróirí, soláthróirí, monarcha, monarcha alúmanaim easbhrúite
