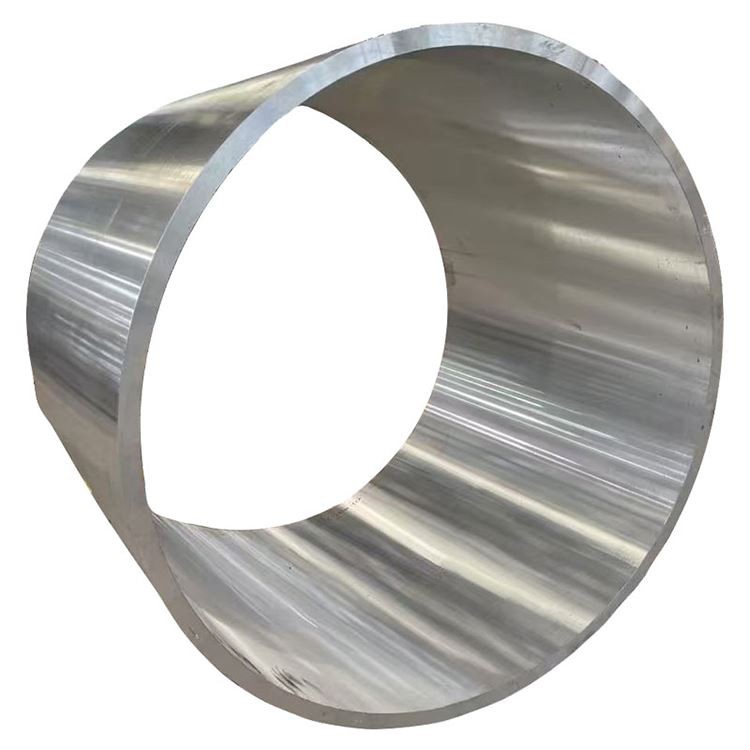

5A06 H112 Fáinne brionnaithe alúmanaim

5A06 H112 Is éard atá i bhfáinne brionnaithe alúmanaim ná cóimhiotal alúmanaim-magnesium ard-neart, neamh-théite (Sraith Al-MG) a bhfuil clú agus cáil air go háirithe as a fhriotaíocht creimthe den scoth (go háirithe le sáile), le hinfhaighteacht mhaith, le neart measartha, agus le hairíonna cryogenic níos fearr. Tugann an temper H112 le fios go bhfuil an t -ábhar brionnaithe agus nach raibh cóireáil bheacht ag obair fuar nó teasa ina dhiaidh sin, rud a choinníonn a mhicrostruchtúr brionnaithe agus roinnt strus iarmharach. Trí phróiseas beacht brionnaithe, déantar a mhicrostruchtúr inmheánach a bharrfheabhsú, le sreabhadh gráin ailínithe ar feadh geoiméadracht an fháinne, rud a chiallaíonn gur rogha iontach é d'iarratais a éilíonn friotaíocht chreimthe, inmharthanacht, agus déine chrióigineach, amhail longthógáil, innealtóireacht amach ón gcósta, tionscal núicléach, trealamh crióigineach, agus soithí brú:

Príomhghnéithe cóimhiotalacha:

Maignéisiam (MG): 5.8-6.8% (Eilimint Neartaithe Bunscoile, Soláthraíonn sé neart ard agus dea-inmharthanacht)

Mangainéis (MN): 0.5-0.8% (cuireann sé le neart agus déantar gráin a bheachtú a thuilleadh)

Cróimiam (CR): 0.10-0.20% (cuireann sé cosc ar athchriostalú, feabhsaíonn sé friotaíocht creimthe struis)

Tíotáiniam (TI): 0.02-0.10% (mionchoigeartú gráin)

Bunábhar:

Alúmanam (AL): Cothromaíocht

Eisíontais rialaithe:

Iarann (Fe): Níos lú ná nó cothrom le 0.25% Max

Silicon (Si): Níos lú ná nó cothrom le 0.40% Max

Copar (Cu): Níos lú ná nó cothrom le 0.10% Max

Since (Zn): níos lú ná nó cothrom le 0.20% uasmhéid

Beryllium (Be): 0.0001-0.005% (cuireann sé cosc ar ocsaídiú)

Eilimintí eile: Níos lú ná nó cothrom le 0.05% an ceann, níos lú ná nó cothrom le 0.15% iomlán

Próiseas brionnaithe préimhe:

Ullmhú leá:

Alúmanam bunscoile ard-íonachta

Rialú beacht ar ghnéithe cóimhiotalacha le ± 0.05% caoinfhulaingt

Cóireálacha Ard -scagacháin agus Degassing (m.sh., SNIF nó Rothlach Degassing) Cinntigh glaineacht leá

Mionchoigeartú gráin (de ghnáth le máistir-chóimhiotal al-ti-b)

Réitigh leath-leanúnach chill díreach (DC) chun tinní ardchaighdeáin a tháirgeadh

Homogenization:

Céim 450-480 ar feadh 8-16 uair an chloig

Rialú teochta aonfhoirmeach: ± 5 chéim

Cinntíonn sé dáileadh aonfhoirmeach na n -eilimintí cóimhiotalaithe agus cuirtear deireadh le microsegration

Ullmhú billet:

Atmaisféar dromchla tinne (scalping nó muilleoireacht)

Cigireacht Ultrasonaic chun locht inmheánach a chinntiú

Réamhthéamh: Céim 380-420, le rialú aonfhoirmeachta beacht teochta

Seicheamh brionnaithe (brionnú fáinne):

Ag cur isteach air: An t-imeall a dhéanamh i ndiosca nó fáinne réamhfhoirmithe ag 380-420 céim

Tolladh/Punching: Poll lárnach a chruthú ag baint úsáide as bás nó mandrels idirmheánach, ag cruthú cruth an fháinne de réir a chéile

ROLLING ROLLING: Meaisín rollach fáinne a úsáid chun an fáinne a leathnú go hais agus go radacach, struchtúr gráin a scagadh tuilleadh agus toisí rialaithe

Die Forging Críochnú: Múnlú Deiridh i mBás chun Beachtas Geoiméadrach agus Críoch Dromchla a chinntiú

Teocht a bhrionnú: Céim 350-400

Brú a chruthú: Na mílte tonna, ag brath ar mhéid agus ar chastacht fáinne

Cóimheas laghdaithe íosta: 3: 1 go 5: 1, ag cinntiú struchtúr inmheánach dlúth, aonfhoirmeach, deireadh a chur le struchtúr teilgthe, agus sreabhadh gráin optamaithe a fhoirmiú

Annealing (roghnach):

Má tá gá le próiseáil bhreise nó le coigeartú microstruchtúrtha, is féidir anáil a dhéanamh tar éis an t -uafás a bhaint amach chun an t -ainm O a bhaint amach.

H112 Foirmiú Temper:

Tar éis an t-ábhar a chruthú, ní dhéanann an t-ábhar ach mionphróiseáil mheicniúil (más gá), mar shampla a mhaolú nó a dhíriú, gan tuilleadh cóireála teasa nó obair fhuar, ag coinneáil a choinníoll mar gheall air.

Tá gach céim táirgthe faoi réir rialú cáilíochta déine, tástáil neamh-millteach, agus bainistíocht inrianaitheachta.

Dáileadh maoine:

Airíonna gathacha vs tadhlaíocha: Taispeánann fáinní brionnaithe anisotrópacht mhaith, le sreabhadh gráin dáilte go tadhlach (go timpeall), ag soláthar neart tadhlach agus friotaíocht tuirse níos airde.

Éifeacht tiús balla ar airíonna: D'fhéadfadh neart a mhéadú beagán i rannóga balla níos tanaí.

Athrú cruas croí go dromchla: níos lú ná 5 HB.

Strus iarmharach: Coinníonn H112 temper roinnt strus iarmharach ó bhrionnú; Má tá imní ar íogaireacht maidir le strus iarmharach, d'fhéadfadh go mbeadh faoiseamh struis ag teastáil ó phróiseáil ina dhiaidh sin.

Feidhmíocht Tuirse: Cuidíonn sreabhadh gráin optamaithe a chruthaíonn an próiseas brionnaithe le saol tuirse an ábhair a fheabhsú.

Feidhmíocht chrióigineach: Feabhsaíonn neart agus déine fiú i dtimpeallachtaí an-íseal teocht, gan aon trasdul sobhriste, rud a chiallaíonn gur ábhar struchtúrach crióigineach den scoth é.

Príomhghnéithe microstruchtúracha:

Struchtúr gráin:

Struchtúr measctha aonfhoirmeach, aonfhoirmeach grán athchriostalaithe agus grán neamh-atosaithe fadaithe ailínithe go tadhlach

Sreabhadh gráin atá comhoiriúnaithe go mór le geoiméadracht an fháinne, a dháileadh go tadhlach go haonfhoirmeach, ag uasmhéadú feidhmíocht ábhair

Cuireann scaipthe fíneáil arna gcruthú ag mangainéis (MN), cróimiam (CR), agus tíotáiniam (TI) bac go héifeachtach ar fhás gráin agus ar athchriostalú

Méid gráin ASTM 6-9 (45-16μm)

Dáileadh deasctha:

-Mg₅al₈ Céim: Fine agus aonfhoirmeach scaipthe go haonfhoirmeach, ag gníomhú mar an phríomhchéim neartaithe

Comhdhúile MG-AL Intermetallic: Dáileadh ag teorainneacha gráin a rialaítear go héifeachtach chun íogaireacht creimthe struis a sheachaint

Déantar méideanna beaga de chomhdhúile idirmheánacha príomhúla mar alfemn a mhiondealú go héifeachtach agus a scaipeadh go héifeachtach

Forbairt uigeachta:

Cruthaíonn próiseas brionnaithe uigeacht shonrach tairbheach do airíonna tadhlaíocha

Gnéithe Speisialta:

Glaineacht mhiotalóireachta ard, ag íoslaghdú lochtanna cuimsithe neamh-mhiotalacha

Feabhsaíonn deascadh leanúnach rialaithe béite ag teorainneacha gráin friotaíocht creimthe struis

Foirmeacha caighdeánacha atá ar fáil:

Fáinní brionnaithe: trastomhas seachtrach 100mm go 2000mm, tiús balla 10mm go 400mm

Toisí agus geoiméadraí saincheaptha atá ar fáil de réir líníochtaí agus riachtanais chustaiméirí

Coinníollacha próiseála éagsúla ar fáil, m.sh.

Treoir maidir le roghnú temper:

H112: Nuair a bhíonn an microstruchtúr agus na hairíonna atá formhuinithe á n-úsáid, agus tá gá le tuilleadh próiseála.

O: Nuair a bhíonn gá le hoibríochtaí casta foirmithe fuar nó le huas -insínteacht don fháinne.

H111: Nuair a bhíonn neart níos airde ná H112 ag teastáil, agus ag an am céanna insínteacht agus inmharthanacht mhaith a choinneáil.

H321: Nuair a bhíonn riachtanais an -ard maidir le friotaíocht creimthe (go háirithe scoilteadh creimthe struis) i láthair, mar aon le héilimh níos airde.

Mar chóimhiotal sraith Al-Mg, ní neartaítear 5A06 trí chóireáil teasa; Baintear amach tempers éagsúla H go príomha trí obair fhuar. Is foirm de dhífhoirmiú plaisteach é féin a bhrionnú, mar sin is ionann H112 agus an coinníoll atá formhuinithe.

Treoir monaraithe:

Rátáil inmharthanachta: 70% (1100 alúmanam {= 100%), dea -mhachnamh, níos ísle ná 2xxx agus 7xxx Alloys

Foirmiú sliseanna: sceallóga gummy, claonadh a bheith ag timfhilleadh timpeall ar uirlisí, éilíonn sé scoradáin sliseanna maithe

Chuisnithe: sreabhán gearrtha intuaslagtha in uisce (tiúchan 8-12%), fuarú ráta sreafa ard

Caitheamh Uirlisí: Cigireacht Measartha, Rialta Uirlis ag teastáil

Weldability: Sármhaith le Tig agus MiG Welding, ceann de na cóimhiotail alúmanaim is fearr

Obair Fuar: Inmharthanacht Dea -in O temper, measartha i H112 temper

Obair the: raon teochta molta 300-400 céim

Creimeadh Creimthe Strus: Tá friotaíocht den scoth ag H112 temper in aghaidh scoilteadh creimthe struis

Airíonna crióigineacha: Coinníonn nó feabhsaíonn sé neart agus déine ag teochtaí an -íseal

Roghanna Cosanta Dromchla:

Anodizing:

Cineál II (sulfarach): tiús 10-25μm, soláthraíonn sé cosaint agus aeistéitic bhreise

Cineál III (crua): tiús 25-75μm, méaduithe ar fhriotaíocht agus cruas a chaitheamh agus cruas

Dathú agus Séalaithe: Feabhsaíonn sé aeistéitic agus friotaíocht creimthe

Cótaí Comhshó:

Cótaí Comhshó Cróim (MIL-DTL-5541): Bonn den scoth le haghaidh péinteanna nó greamacháin

Roghanna eile saor ó chróimiam: comhlíonta don chomhshaol

Córais Péinteála:

Primer Primer + Polyurethane Topcoat: Soláthraíonn sé cosaint fhadtéarmach den scoth, go háirithe le haghaidh feidhmchlár muirí

Cúinsí dearaidh:

Raon teochta oibriúcháin: -200 céim go céim +80 (d'fhéadfadh íogrú a bheith mar thoradh ar úsáid fhadtéarmach os cionn na teochta seo, a théann i bhfeidhm ar fhriotaíocht SCC)

Feidhmíocht chrióigineach: Coinníonn nó feabhsaíonn sé neart agus déine ag teochtaí an -íseal, oiriúnach d'ábhair struchtúracha crióigineacha

Airíonna maighnéadacha: neamh-mhaighnéadach

Athchúrsáil: 100% in -athchúrsáilte le luach scrap ard

Inmharthanacht: Maith in O temper, measartha i H112 temper

Cobhsaíocht Dimensional: Cobhsaíocht Dea -Thoiseach tar éis faoiseamh a chruthú agus a fhaoiseamh struis

Cóimheas Neart-le-Uachtarán: Buntáiste in Iarratais a dteastaíonn Friotaíocht Ard agus Creimeadh uaidh

Nósanna imeachta tástála caighdeánacha:

Comhdhéanamh ceimiceach:

Speictreascópacht astaíochta optúla

Anailís fluaraiseachta X-ghathaithe

Fíorú ar na mór -eilimintí agus an t -ábhar neamhíonachta go léir

Tástáil mheicniúil:

Tástáil teanntachta (gathacha, tadhlach, aiseach)

Tástáil Cruas (Brinell, Il -Suíomhanna)

Tástáil Tionchair (Charpy V-notch, go háirithe le haghaidh feidhmeanna crióigineacha)

Tástáil tuirse (mar is gá)

Tástáil Nondestructive:

Cigireacht Ultrasonaic (100% toirtmhéadrach, in aghaidh ASTM B594/E2375, nó AMS 2630)

Tástáil reatha eddy (lochtanna dromchla agus gar-dhromchla)

Cigireacht treáite (lochtanna dromchla)

Tástáil radagrafach (lochtanna macrascópacha inmheánacha)

Anailís Microstruchtúir:

Cinneadh méid gráin

Meastóireacht chomhdhúil agus idirmheánach a deascán agus a idirmheánach

Fíorú patrún sreafa gráin

Tástáil íogaireachta creimthe struis

Cigireacht tríthoiseach:

CMM (Meaisín Tomhais Comhordaithe) Fíorú

Trastomhas seachtrach, trastomhas istigh, tiús balla, airde, cothromaíocht, comhlárnacht, etc.

Deimhnithe caighdeánacha:

Tuarascáil Tástála Ábhar (en 10204 3.1 nó 3.2)

Deimhniú anailís cheimiceach

Deimhniú airíonna meicniúla

Cóireáil teasa/deimhniú brionnaithe

Deimhniú tástála nondestructive

Comhlíonadh le ASTM B247 (Forgings), GB/T 3880 (Caighdeán na Síne), EN AW-5083/5A06, etc.

Príomhiarratais:

Tionscal Mara:

Tógáil long agus luamh (struchtúir chabhail, trealamh deic, píobaireacht uisce farraige)

Comhpháirteanna Struchtúracha Ardán Druileála Eischósta

Trealamh díshalannaithe

Comhpháirteanna fomhuirí

Innealtóireacht chrióigineach:

Umair stórála gáis nádúrtha leachtaithe (LNG) agus fáinní píblíne aistrithe

Comhpháirteanna trealaimh chrióigineach

Soithí brú:

Flanges agus fáinní árthach meánach go hardbhrú

Comhpháirteanna trealaimh brú-iompraíochta

Tionscal núicléach:

Comhpháirteanna Córas Fuarú Imoibreora Núicléach

Struchtúir sciath radaíochta

Idirthuras Iarnróid:

Comhpháirteanna struchtúracha coirp traenach ardluais

Buntáistí dearaidh:

Friotaíocht creimthe den scoth, go háirithe i dtimpeallachtaí muirí agus tionsclaíocha, le frithsheasmhacht an -ard i gcoinne creimthe sáile

Táthaitheacht níos fearr, le neart táthaithe ard agus insínteacht mhaith

Dianacht chrióigineach eisceachtúil, le hairíonna feabhsaithe ag teochtaí an -íseal

Neart measartha agus insínteacht mhaith, oiriúnach do chomhpháirteanna struchtúracha

Déanann an próiseas brionnaithe an sreabhadh gráin agus an caighdeán inmheánach a bharrfheabhsú

Friotaíocht den scoth in aghaidh scáineadh creimthe struis agus creimeadh exfoliation

Éadrom, ag cur le coigilteas fuinnimh agus laghdú astaíochtaí

Neamh-dhiúltach

Teorainneacha dearaidh:

Ní féidir é a neartú trí chóireáil teasa; Tá an teorainn neart níos ísle ná 2xxx agus 7xxx Sraith cóimhiotail ard-neart

D'fhéadfadh úsáid fhadtéarmach os cionn 65 céim a bheith mar thoradh ar íogrú (mar gheall ar deascadh céim Mg₂al₃), ag méadú so-ghabhálacht chun creimeadh struis a mhéadú. Ní mór teocht oibriúcháin a rialú nó a roghnú H321 a roghnú.

Tá leibhéal neart níos ísle ná 5083 tempers H116/H321, ach d'fhéadfadh sé a bheith níos fearr i dtimpeallachtaí creimneacha sonracha.

Costas réasúnta níos airde.

Cúinsí eacnamaíocha:

Ábhar ardfheidhmíochta, costas tosaigh níos airde ach saolré fada agus costais chothabhála íseal

Laghdaíonn friotaíocht creimthe den scoth riachtanais chosanta fadtéarmacha

Laghdaíonn dea -tháthú an costas a bhaineann le struchtúir chasta a dhéanamh

Cabhraíonn airíonna éadroma le costais breosla iompair a laghdú

Gnéithe Inbhuanaitheachta:

100% in -athchúrsáilte le héifeachtúlacht ard -úsáide acmhainní

Tá próisis táirgthe alúmanaim ag éirí níos neamhdhíobhálaí don chomhshaol, le tomhaltas fuinnimh laghdaithe

Laghdaíonn saol na seirbhíse fada giniúint dramhaíola

Treoir maidir le roghnú ábhair:

Roghnaigh 5A06 H112 fáinní brionnaithe nuair a bhíonn neart ard, friotaíocht creimthe eisceachtúil (go háirithe le sáile), le hinfhaighteacht den scoth, agus le hairíonna crióigineacha, agus níl an uasteorainn neart chomh criticiúil le 7075/7050.

Maidir le struchtúir a fhreastalaíonn ar theochtaí os cionn 65 céim, ba chóir temper H321 a roghnú, nó cóimhiotail eile a bhreithniú.

Oiriúnach d'iarratais chriticiúla i dtionscail mhuirí, chrióigineacha agus núicléacha mar chomhpháirteanna struchtúracha agus brú-bhrú.
