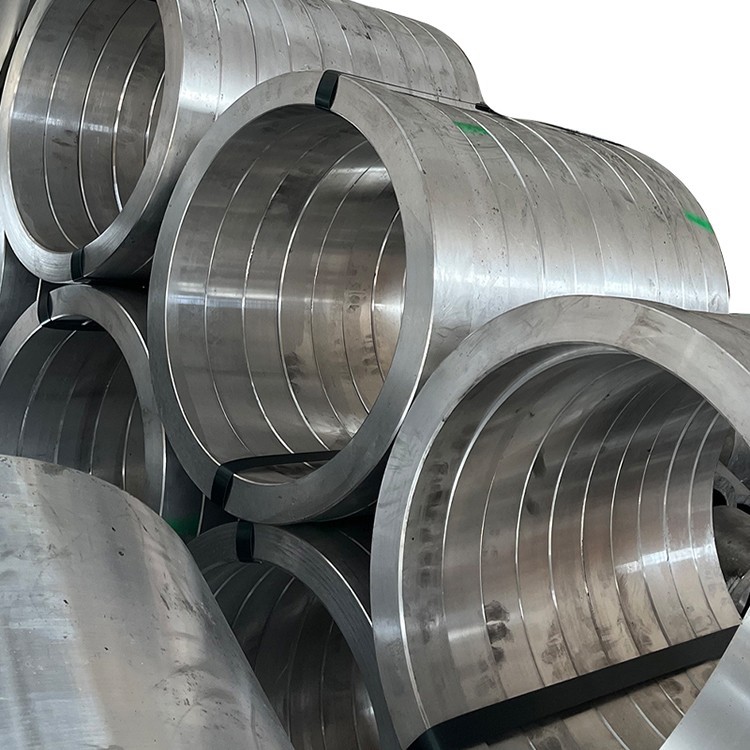

5083 Fáinne Alloy Alúmanaim Trastomhas Mór

Is é atá sa 5083 fáinne cóimhiotail alúmanaim alúmanaim ar trastomhas mór ná cóimhiotal alúmanaim-magnesium ard-neart, neamh-théamh-in-mheasta (Sraith Al-MG) a bhfuil cáil air as a fhriotaíocht creimthe eisceachtúil (go háirithe i dtimpeallachtaí muirí agus tionsclaíocha), weldability den scoth, neart measartha measartha, agus déine chrióigineach. Trí bhrionnú beacht, go háirithe i gcás fáinní trastomhais mhóra, déantar a mhicrostruchtúr inmheánach a bharrfheabhsú, le sreabhadh gráin ailínithe ar feadh geoiméadracht an fháinne, rud a fhágann gur rogha iontach é an t -ábhar seo le haghaidh feidhmeanna a éilíonn iontaofacht mhór, friotaíocht creimthe, weldability, agus feidhmíocht i gcomhpháirteanna struchtúracha móra, mar shampla tógáil long, innealtóireacht amach ón gcósta, umair stórála cryogenic, umair bhrú, vessels, iompraíocht iarnróid: Tionscail Iarnróid::

Príomhghnéithe cóimhiotalacha:

Maignéisiam (MG): 4.0-4.9% (Eilimint Neartaithe Bunscoile, Soláthraíonn neart agus dea-inmharthanacht)

Mangainéis (MN): 0.4-1.0% (cuireann sé le neart agus déantar gráin a bheachtú a thuilleadh)

Cróimiam (CR): 0.05-0.25% (cuireann sé cosc ar athchriostalú, feabhsaíonn sé friotaíocht creimthe struis)

Tíotáiniam (TI): 0.15% uasmhéid (mionchoigeartú gráin)

Bunábhar:

Alúmanam (AL): Cothromaíocht

Eisíontais rialaithe:

Iarann (Fe): 0.40% Max

Silicon (IR): 0.40% Max

Copar (Cu): 0.10% uasmhéid

Since (Zn): 0.25% uasmhéid

Eilimintí Eile: 0.05% uasmhéid an ceann, 0.15% Uasmhéid iomlán

Próiseas brionnaithe préimhe (le haghaidh fáinní trastomhais mhóra):

Ullmhú leá:

Alúmanam bunscoile ard-íonachta (íosmhéid 99.7%)

Rialú beacht ar eilimintí cóimhiotalacha le ± 0.03% caoinfhulaingt

Cóireálacha Ard-Scagachta agus Degassing (m.sh. Sparing Gáis Támh, SNIF, Fholúis Degassing) Cinntigh glaineacht leáite ultra-ard, ag íoslaghdú cuimsithe

Mionchoigeartú gráin (le cóimhiotal máistir al-ti-b de ghnáth) chun struchtúr aonfhoirmeach agus fíneáil a fháil

Córais réitigh chill dhíreach (DC) atá deartha go speisialta chun tinní móra a tháirgeadh a bhfuil ardchaighdeán inmheánach acu, ag baint úsáide as teicneolaíocht corraitheach leictreamaighnéadach (EMC) b'fhéidir chun cáilíocht tinne a fheabhsú

Homogenization:

Homogenization ilchéime ag céim 450-480 ar feadh 16-36 uair an chloig (ag brath ar mhéid an teann)

Rialú teochta aonfhoirmeach: ± 3 chéim, ag cinntiú dáileadh aonfhoirmeach eilimintí cóimhiotail, deireadh a chur le macra-deighilt, agus insínteacht feabhsaithe

Ullmhú billet:

Atmaisféar dromchla tinne (scalping nó muilleoireacht) chun lochtanna dromchla a bhaint

Iniúchadh ultrasonaic 100% chun neamhshuim inmheánach a chinntiú (ag teacht le AMS 2630 Aicme A1 nó ASTM E2375 Leibhéal 2)

Réamhthéamh: 380-420 céim, le rialú aonfhoirmeachta beacht teochta chun insínteacht a chinntiú roimh dhífhoirmiú

Seicheamh a Chruthú (Fáinne Fáinne Trastomhas Móra):

Ag cur isteach air: Céimeanna Iolracha Iomlán na dTóga Móra ag 380-420 Céim chun an struchtúr mar a chaitheann sé a bhriseadh síos agus chun réamhfhoirm pancóg nó chruthach diosca a chruthú

Tolladh: Poll lárnach a chruthú ar cófraí móra hiodrálacha ag baint úsáide as bás nó mandrels, ag cruthú an phoill annular de réir a chéile agus ag comhbhrú an bhalla fáinne, ag scagadh tuilleadh grán

ROLLING ROLLING: An próiseas rollach fáinne criticiúil ar mheaisíní rolladh fáinne trastomhas mór. Trí laghdú aiseach agus gathacha, tá sreabhadh gráin ailínithe go mór ar feadh an fháinne, ag fáil réidh le folúntais agus póirseacht inmheánach, ag feabhsú dlús agus airíonna imlíne. Is iondúil go ndéantar rolladh fáinne i pasanna éagsúla chun dífhoirmiú aonfhoirmeach a chinntiú agus lochtanna a sheachaint.

Die Forging Dismis (roghnach): I gcás fáinní a bhfuil cruinneas an -ardtoiseach ag teastáil uathu, is féidir múnlú deiridh a dhéanamh ar chlóis mhóra brionnaithe chun cruinneas geoiméadrach agus caighdeán dromchla a chinntiú.

Teocht a bhrionnú: 350-400 céim (rialaithe go beacht) chun fás iomarcach gráin a chosc agus scoilteadh

Brú a chruthú: Deich mílte go dtí na céadta mílte tonna ag baint úsáide as cófraí móra hiodrálacha agus meaisíní rollaí fáinne chun dífhoirmiú leordhóthanach billéid mhóra a chinntiú

Cóimheas laghdaithe íosta: 4: 1 go 6: 1, ag cinntiú struchtúr inmheánach dlúth, aonfhoirmeach, deireadh a chur le struchtúr mar a chaitheann sé, agus foirmiú sreafa gráin optamaithe

Annealing (roghnach):

Má tá gá le tuilleadh próiseála nó má tá imní ar íogaireacht maidir le strus iarmharach, is féidir anáil (o temper) a dhéanamh tar éis cruas níos ísle a chruthú agus insínteacht a fheabhsú.

Obair ina dhiaidh sin cóireálacha cruaite agus cobhsaíochta (chun tempers H a dhéanamh):

H111: Brú measartha cruaite tar éis análaithe iomlán, atá oiriúnach do struchtúir ghinearálta.

H112: Ní dhearnadh é ach amháin tar éis é a chruthú, ag coinneáil an choinníll mar a bhí sé, oiriúnach le haghaidh tuilleadh próiseála roimh mheaisíniú.

H321: Cobhsú H32 temper, ag soláthar friotaíocht creimthe struis den scoth.

Tá na céimeanna táirgthe go léir faoi réir rialaithe cáilíochta déine, tástáil neamh-millteach, agus bainistíocht inrianaitheachta, go háirithe maidir le rialú cáilíochta inmheánach fáinní trastomhais mhóra.

Dáileadh maoine:

Airíonna gathacha vs tadhlaíocha: Taispeánann fáinní brionnaithe trastomhas mór anisotrópacht den scoth. Fágann an t -ailíniú go mór ar shreabhadh gráin ar feadh an fháinne, ag soláthar neart tadhlach níos airde, friotaíocht tuirse, agus déine briste. D'fhéadfadh airíonna gathacha agus aiseach a bheith beagán níos ísle, ach déantar an difríocht a rialú.

Éifeacht tiús balla ar airíonna: D'fhéadfadh neart a mhéadú beagán i rannóga balla níos tanaí. Maidir le fáinní tiubh-bhallaí ar trastomhas mór, tá aonfhoirmeacht na n-airíonna croí agus dromchla ríthábhachtach, a chinntítear leis an bpróiseas brionnaithe.

Athrú cruas croí go dromchla: níos lú ná 5 HB.

Strus iarmharach: Coinníonn H112 temper roinnt strus iarmharach ó bhrionnú. Laghdaíonn H321 temper strus iarmharach go mór trí chóireáil chobhsaithe agus feabhsaíonn sé friotaíocht creimthe struis.

Feidhmíocht Tuirse: Sreabhadh gráin optamaithe agus microstruchtúr dlúth a chruthaítear leis an bpróiseas brionnaithe feabhas mór a chur ar shaol tuirse an ábhair agus ar fhriotaíocht i gcoinne iomadú crack tuirse, rud atá thar a bheith criticiúil i gcomhpháirteanna struchtúracha móra.

Feidhmíocht chrióigineach: Feabhsaíonn neart agus déine fiú i dtimpeallachtaí an-íseal teocht, gan aon trasdul sobhriste, rud a chiallaíonn gur ábhar struchtúrach crióigineach den scoth é.

Príomhghnéithe microstruchtúracha:

Struchtúr gráin:

Struchtúr measctha aonfhoirmeach, aonfhoirmeach grán athchriostalaithe agus grán neamh-atosaithe fadaithe ailínithe go tadhlach

Sreabhadh gráin atá comhoiriúnaithe go mór le geoiméadracht an fháinne, a dháileadh go tadhlach go haonfhoirmeach, ag uasmhéadú feidhmíocht ábhair

Cuireann scaipthe fíneáil arna gcruthú ag mangainéis (MN), cróimiam (CR), agus tíotáiniam (TI) bac go héifeachtach ar fhás gráin agus ar athchriostalú

Méid gráin ASTM 6-9 (45-16μm), nó gráin níos míne (ASTM 8-10)

Dáileadh deasctha:

MG₂al₃ Céim: Fine agus aonfhoirmeach scaipthe go haonfhoirmeach, ag gníomhú mar an phríomhchéim neartaithe

Déantar deascadh leanúnach mg₂al₃ ag teorainneacha gráin a rialú go héifeachtach chun íogaireacht creimthe struis a sheachaint

Déantar méideanna beaga de chomhdhúile idirmheánacha príomhúla mar alfemn a mhiondealú agus a scaipeadh go héifeachtach, le méid agus cainníocht rialaithe

Forbairt uigeachta:

Cruthaíonn próiseas brionnaithe uigeacht shonrach tairbheach le haghaidh airíonna tadhlaíocha, neart, diana, agus friotaíocht tuirse a bharrfheabhsú

Gnéithe Speisialta:

Glaineacht mhiotalóireachta ard-ard, ag íoslaghdú lochtanna cuimsitheachta neamh-mhiotalacha trí theicneolaíochtaí leá agus réitigh ardleibhéil

Déantar moirfeolaíocht agus dáileadh na dtréimhsí teorann gráin leanúnaí a rialú go beacht chun friotaíocht creimthe struis a uasmhéadú

Foirmeacha caighdeánacha atá ar fáil:

Fáinní brionnaithe: Trastomhas seachtrach suas le 4000mm+, tiús balla suas le 600mm+

Toisí agus geoiméadraí saincheaptha atá ar fáil de réir líníochtaí agus riachtanais chustaiméirí, ag tairiscint coinníollacha éagsúla ó bhearnaí atá formhuinithe go stáit gharbh nó bailchríocha maisithe

Ar fáil i dtréimhsí éagsúla cóireála teasa, mar O, H112, H321

Treoir maidir le roghnú temper:

O: Nuair a bhíonn oibríochtaí casta foirmithe fuar ag teastáil le haghaidh fáinní trastomhais mhóra, nó mar stát tosaigh le haghaidh próiseála ina dhiaidh sin.

H112: Nuair a bhíonn an microstruchtúr agus na hairíonna mar a bhí ag baint úsáide as, agus tá gá le tuilleadh próiseála.

H321: Nuair a bhíonn riachtanais an-ard maidir le friotaíocht creimthe (go háirithe scoilteadh creimthe struis) i láthair, mar aon le héilimh níos airde, a úsáidtear go coitianta i struchtúir mhóra le ballaí tiubh.

H116: Nuair a bhíonn na ceanglais is déine le haghaidh SCC agus friotaíocht creimthe exfoliation ann, a úsáidtear de ghnáth le haghaidh struchtúir tanaí i dtimpeallachtaí muirí, ach nach bhfuil oiriúnach do chodanna tiubha mar gheall ar theorainneacha cóireála cobhsaíochta. I gcás fáinní brionnaithe tiubh-bhallaí ar trastomhas mór, is rogha níos praiticiúla agus níos fearr é H321.

Treoir monaraithe:

Rátáil Meaitinability: 70% (1100 alúmanam {= 100%), dea -mhachnamh, cóimhiotail níos ísle ná 2xxx agus 7xxx, ach níos airde ná alúmanam íon

Foirmiú sliseanna: sceallóga gummy, claonadh a bheith ag timfhilleadh timpeall ar uirlisí, éilíonn sé scoradáin sliseanna maithe agus chuisnithe sreafa ard

Chuisnithe: sreabhán gearrtha intuaslagtha in uisce (tiúchan 8-12%), fuarú ráta sreafa ard

Caitheamh Uirlisí: Cigireacht Measartha, Rialta Uirlis ag teastáil

Weldability: Sármhaith le Tig agus MiG Welding, ceann de na cóimhiotail alúmanaim is fearr, le neart táthaithe ard, atá oiriúnach do thionól na struchtúr mór casta

Obair Fuar: Inmharthanacht Dea -in O temper, measartha i temper H112, bocht i temper H321

Obair the: raon teochta molta 300-400 céim, le rialú dian ar mhéid agus ar ráta dífhoirmithe

Creimeadh Creimthe Strus: Tá frithsheasmhacht den scoth ag tempers H321 agus H116 i gcoinne scoilteadh creimthe struis

Airíonna crióigineacha: coinníonn nó feabhsaíonn sé neart agus déine ag teochtaí an -íseal, gan aon trasdul sobhriste

Roghanna Cosanta Dromchla:

Anodizing:

Cineál II (sulfarach): tiús 10-25μm, soláthraíonn sé cosaint agus aeistéitic bhreise

Cineál III (crua): tiús 25-75μm, méaduithe ar fhriotaíocht agus cruas a chaitheamh agus cruas

Cótaí Comhshó:

Cótaí Comhshó Cróim (MIL-DTL-5541): Bonn den scoth le haghaidh péinteanna nó greamacháin

Roghanna eile saor ó chróimiam: comhlíonta don chomhshaol

Córais Péinteála:

Primer Primer + Polyurethane Topcoat: Soláthraíonn sé cosaint fhadtéarmach den scoth, go háirithe d'iarratais mhuirí agus amach ón gcósta

Cúinsí dearaidh:

Raon teochta oibriúcháin: -270 céim go +80 céim (d'fhéadfadh íogaireacht a bheith mar thoradh ar úsáid fhadtéarmach os cionn 65 céim, a théann i bhfeidhm ar íogaireacht SCC)

Feidhmíocht chrióigineach: Coinníonn nó feabhsaíonn sé neart agus déine ag teochtaí an -íseal, gan aon trasdul sobhriste, atá oiriúnach le haghaidh ábhar struchtúrach crióigineach, a úsáidtear go forleathan in umair GNL

Airíonna maighnéadacha: neamh-mhaighnéadach

Athchúrsáil: 100% in -athchúrsáilte le luach scrap ard

Inmharthanacht: Go maith in o temper, measartha i H112 temper, bocht i temper H321

Cobhsaíocht Dimensional: Cobhsaíocht Dea -Thoiseach tar éis cóireáil a chruthú agus a chobhsú

Cóimheas Neart-le-Uachtarán: Buntáiste Suntasach in Iarratais a bhfuil neart ard, friotaíocht creimthe, agus comhpháirteanna móra struchtúracha ag teastáil uathu

Nósanna imeachta tástála caighdeánacha:

Comhdhéanamh ceimiceach:

Speictreascópacht astaíochta optúla

Anailís fluaraiseachta X-ghathaithe

Comhleá gáis támh (ábhar hidrigine)

Fíorú ar na mór -eilimintí agus an t -ábhar neamhíonachta go léir

Tástáil mheicniúil:

Tástáil teanntachta (gathacha, tadhlach, aiseach, go háirithe le haghaidh fáinní tiubhaithe, samplaí a theastaíonn ag doimhneachtaí éagsúla)

Tástáil Cruas (Brinell, Il -Suíomhanna)

Tástáil Tionchair (Charpy V-notch, go háirithe le haghaidh feidhmeanna crióigineacha, a tástáladh ag teochtaí sonraithe)

Tástáil tuirse (mar is gá)

Tástáil Creimthe Creimthe Strus (SCC, in aghaidh ASTM G44, G47, go háirithe do H116/H321 Tempers)

Tástáil Nondestructive:

Cigireacht Ultrasonaic (100% toirtmhéadrach, le haird ar leith ar chaighdeán inmheánach de na galair mhóra le ballaí tiubh, ag cloí le AMS 2630 Aicme A1/AA nó ASTM E2375 Leibhéal 2)

Tástáil reatha eddy (lochtanna dromchla agus gar-dhromchla)

Cigireacht treáite (lochtanna dromchla)

Tástáil radagrafaíochta (lochtanna macrascópacha inmheánacha, do limistéir chriticiúla)

Anailís Microstruchtúir:

Cinneadh méid gráin

Meastóireacht chomhdhúil agus idirmheánach a deascán agus a idirmheánach

Fíorú patrún sreafa gráin

Measúnú Céime Athchriostalaithe

Cigireacht tríthoiseach:

CMM (Meaisín Tomhais Comhordaithe) Fíorú

Trastomhas seachtrach, trastomhas istigh, tiús balla, airde, cothromaíocht, comhchruinniú, etc., le rialú cuimsitheach geoiméadrach trí fháinní móra

Deimhnithe caighdeánacha:

Tuarascáil Tástála an Mhuilinn (en 10204 3.1 nó 3.2)

Deimhniú anailís cheimiceach

Deimhniú airíonna meicniúla

Cóireáil teasa/deimhniú brionnaithe

Deimhniú tástála nondestructive

Comhlíonadh le ASTM B247 (Forgings), GB/T 3880 (Caighdeán na Síne), EN AW-5083, DNV GL, Clár Lloyd, ABS, agus cumainn aicmithe eile.

Príomhiarratais:

Tionscal Mara:

Comhpháirteanna struchtúracha móra long agus luamh (deic, bulkheads, fáinní nasctha cabhlaigh)

Ardáin druileála amach ón gcósta, Struchtúir Aonaid Stórála agus Díluchtaithe Snámh (FPSO) (FPSO)

Comhpháirteanna móra do threalamh díshalannú uisce mara

Innealtóireacht chrióigineach:

Príomh -chomhpháirteanna struchtúracha le haghaidh umair agus iompróirí stórála gáis nádúrtha leachtaithe móra (LNG), mar shampla girders fáinne, tacaí sciorta, srl.

Umair stórála breosla roicéad leachtach

Soithí brú:

Flanges, cinn, agus rannóga sliogáin le haghaidh soithí brú mór i ngléasraí cumhachta núicléiche, imoibreoirí ceimiceacha, etc.

Idirthuras Iarnróid:

Comhpháirteanna struchtúracha coirp traenach ardluais, moil rothaí, srl.

Míleata:

Struchtúir soithí cabhlaigh, comhpháirteanna feithiclí armúrtha, feadáin seolta diúracáin, srl.

Buntáistí dearaidh:

Friotaíocht creimthe den scoth, go háirithe i dtimpeallachtaí muirí agus tionsclaíocha, le frithsheasmhacht an -ard i gcoinne creimthe sáile

Táthaitheacht níos fearr, le neart ard -táthaithe agus insínteacht mhaith, atá oiriúnach do thionól struchtúir mhóra chasta

Dianacht chrióigineach eisceachtúil, le hairíonna á gcothabháil nó á bhfeabhsú ag teochtaí an -íseal, gan aon trasdul sobhriste

Neart measartha measartha agus insínteacht den scoth, atá oiriúnach do chomhpháirteanna struchtúracha móra

Déanann an próiseas brionnaithe an sreabhadh gráin agus an caighdeán inmheánach a bharrfheabhsú, friotaíocht tuirse agus diana briste a fheabhsú

Friotaíocht den scoth in aghaidh scáineadh creimthe struis agus creimeadh exfoliation (H321/H116 Tempers)

Éadrom, ag cur le coigilteas fuinnimh agus laghdú astaíochtaí

Neamh-dhiúltach

Teorainneacha dearaidh:

Ní féidir é a neartú trí chóireáil teasa; Tá an teorainn neart níos ísle ná 2xxx agus 7xxx Sraith cóimhiotail ard-neart

D'fhéadfadh úsáid fhadtéarmach os cionn 65 céim a bheith mar thoradh ar íogrú (mar gheall ar deascadh leanúnach Mg₂al₃), ag méadú so-ghabhálacht chun creimeadh struis. Ní mór teocht oibriúcháin a rialú nó a roghnú H321 a roghnú.

Tá leibhéal neart níos ísle ná cóimhiotail aeraspáis cosúil le 7075, ach tá a fhriotaíocht creimthe agus a tháthú níos fearr.

Deacracht agus méadú ar chostas a chruthú le méid.

Cúinsí eacnamaíocha:

Tá costas déantúsaíochta fáinní brionnaithe trastomhais mhóra ard, ach soláthraíonn a bhfeidhmíocht agus a n -iontaofacht eisceachtúil i struchtúir chriticiúla mhóra luach neamh -inathraithe

Laghdaíonn friotaíocht creimthe den scoth riachtanais chothabhála agus athsholáthair fhadtéarma

Laghdaíonn dea -inmharthanacht an deacracht agus an costas a bhaineann le déantúsaíocht struchtúir mhóra chasta

Cabhraíonn airíonna éadroma le costais bhreosla le haghaidh iompair a laghdú, go háirithe i dtógáil long agus in idirthuras iarnróid

Gnéithe Inbhuanaitheachta:

Ráta athchúrsála in -athchúrsáilte 100%, ard -acmhainní, ag teacht le coincheapa déantúsaíochta glasa

Tá tomhaltas fuinnimh agus astaíochtaí carbóin i bpróisis táirgthe alúmanaim optamaithe go leanúnach

Laghdaíonn saolré fada táirgí agus iontaofacht ard giniúint dramhaíola

Treoir maidir le roghnú ábhair:

Roghnaigh 5083 fáinní brionnaithe trastomhas mór nuair a bhíonn neart ard, friotaíocht creimthe eisceachtúil (go háirithe le sáile), táthanacht den scoth, déine chrióigineach, agus cobhsaíocht struchtúrach mór ag teastáil

Oiriúnach do struchtúir chriticiúla ar nós soithí muirí, umair GNL, agus soithí brú mór, áit a bhfuil caighdeán inmheánach níos fearr agus airíonna imlíne a fhaightear trí bhrionnú riachtanach

Maidir le struchtúir a fhreastalaíonn ar theochtaí os cionn 65 céim, ba chóir temper H321 a roghnú, agus teocht oibriúcháin a rialú go docht.

Nuair a bhíonn neart níos airde agus friotaíocht chreimthe mhaith ag teastáil, is féidir cóimhiotal 5A06 a bhreithniú.
