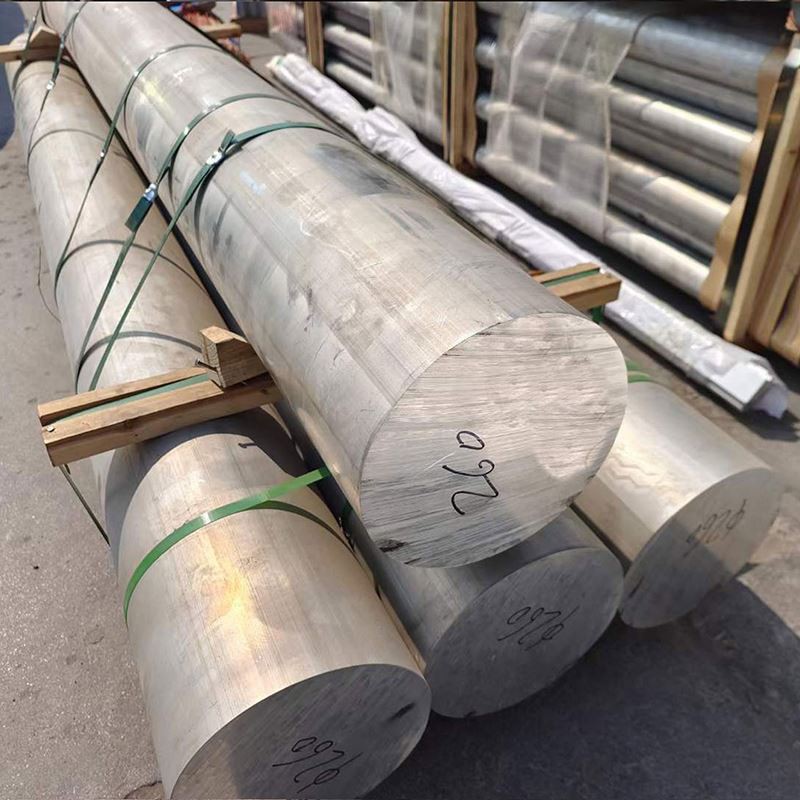

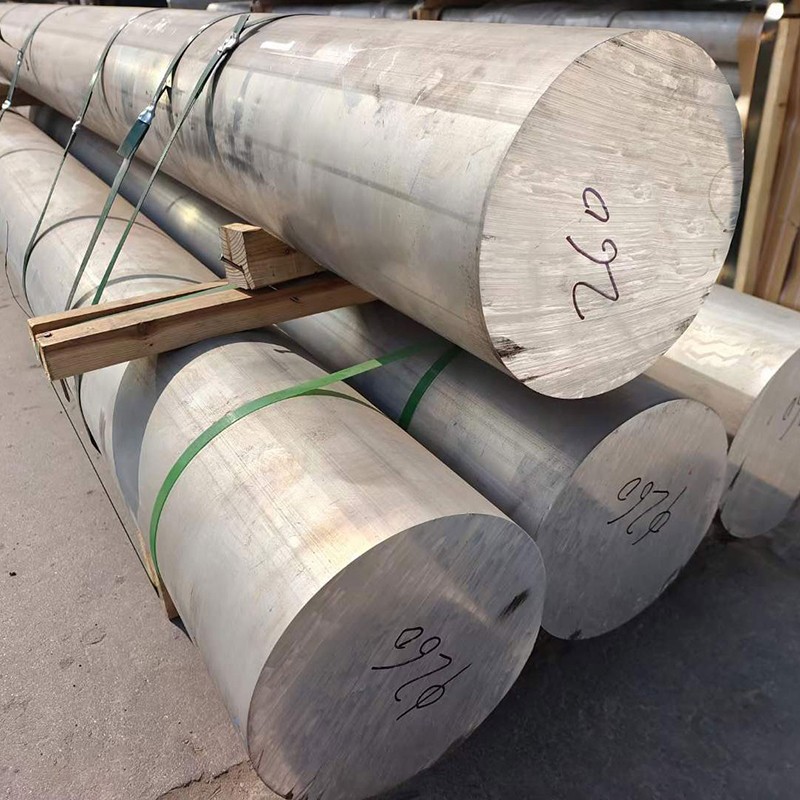

5052 barra babhta alúmanaim

Rod alúmanaim easbhrúite 5052 Is ábhar cóimhiotail alúmanaim é slat bhabhta alúmanaim alúmanaim le feidhmíocht den scoth. Tá dea -inmharthanacht, friotaíocht creimthe, weldability, agus neart measartha aige.

Glaoigh Linn

1. Comhdhéanamh Ábhar & Próiseas Déantúsaíochta

5052 Is éard atá i mbarra babhta alúmanaim ná cóimhiotal alúmanaim-magnesium neamh-théamh-mheánmhéide a thairgeann cothromaíocht eisceachtúil d'fhorbraíochta, d'inrochtaineacht, agus friotaíocht creimthe, rud a fhágann go bhfuil sé oiriúnach d'iarratais mhuirí agus monarú ginearálta-chuspóra:

Príomhghnéithe cóimhiotalacha:

Maignéisiam (MG): 2.2-2.8% (neartú ar réiteach soladach)

Cróimiam (CR): 0.15-0.35% (Feabhsú Friotaíochta Creimthe)

Bunábhar:

Alúmanam (AL): Níos mó ná nó cothrom le 95.7% (iarmhéid)

Eisíontais rialaithe:

Iarann (Fe): níos lú ná nó cothrom le 0.40% uasmhéid

Silicon (Si): Níos lú ná nó cothrom le 0.25% Max

Copar (Cu): Níos lú ná nó cothrom le 0.10% Max

Mangainéis (MN): Níos lú ná nó cothrom le 0.10% Max

Since (Zn): níos lú ná nó cothrom le 0.10% uasmhéid

Eilimintí eile: Níos lú ná nó cothrom le 0.05% an ceann, níos lú ná nó cothrom le 0.15% iomlán

Próiseas monaraíochta préimhe:

Ullmhú leá:

Alúmanam bunscoile ard-íonachta (íosmhéid 99.7%)

Breiseanna beachta cóimhiotalacha beacht

Leáigh scagachán trí scagairí cúr ceirmeach (20-30 ppi)

Cóireáil Ard -Degassing (Hidrigin <0.15 ml/100g)

Mionchoigeartú gráin le cóimhiotal máistir al-ti-b

Réitigh Leath-Leanúnach Díreach-Chill Díreach (DC)

Homogenization:

Céim 450-480 ar feadh 6-12 uair an chloig

Rialú teochta aonfhoirmeach: ± 5 chéim

Ráta fuaraithe rialaithe: 30-50 céim /uair an chloig

Obair the:

Miondealú Tosaigh: Céim 380-420

Rolladh/brionnú idirmheánach: Céim 350-380

Oibriú te deiridh: Céim 320-350

Rialú teochta cúramach chun airíonna aonfhoirmeacha a chinntiú

Obair Fuar:

H32: Coinníoll ceathrú-chrua (brú cruaite)

H34: Coinníoll leath-chrua (brú cruaite)

H38: Coinníoll lán-chasta (brú cruaite)

Annealing (le haghaidh o temper):

Céim 340-360 ar feadh 1-3 uair an chloig

Fuarú rialaithe chun an struchtúr gráin is fearr a bhaint amach

Ag críochnú:

Feabhsaithe

Díriú beacht

Fíorú tríthoiseach

Cigireacht ar chaighdeán dromchla

Inrianaitheacht déantúsaíochta iomlán le doiciméadú cuimsitheach do gach céim táirgthe.

2. Airíonna meicniúla de 5052 barra bhabhta alúmanaim

Maoin	O (anthail)	H32	H34	H38	Modh tástáil
Neart teanntachta deiridh	170-215 MPA	230-265 MPA	255-290 MPa	290-320 MPA	Astm e8
Neart táirgeachta (0.2%)	65-95 MPa	160-190 MPA	180-210 MPa	220-250 MPa	Astm e8
Fadú (2 orlach)	18-30%	12-18%	8-14%	5-10%	Astm e8
Cruas (Brinell)	45-55 HB	60-70 HB	68-78 HB	75-85 HB	Astm e10
Neart tuirse (5 × 10⁸)	90-110 MPA	120-140 MPA	130-150 MPa	140-160 MPa	ASTM E466
Neart lomadh	110-130 MPa	140-160 MPa	150-170 MPa	165-185 MPa	ASTM B769
Modal leaisteachas	70.3 GPA	70.3 GPA	70.3 GPA	70.3 GPA	ASTM E111

Dáileadh maoine:

Cóimheas fadaimseartha go tras -mhaoin: 1.00: 0.95

Athrú ar fud an trastomhais:<3% for bars up to 50mm, <5% for bars >50mm

Athrú cruas croí go dromchla:<5 HB

Coinneáil maoine tar éis táthú: Sármhaith i gcomparáid le cóimhiotail in-chóirithe teasa

3. Saintréithe Microstruchtúracha

Príomhghnéithe microstruchtúracha:

Struchtúr gráin:

Gráin chothromaithe i riocht annealed

Gráin fhada i dtréimhsí brúite brú

Méid gráin ASTM 5-8 (63-22μm)

Dáileadh gráin aonfhoirmeach ar fud na rannóige

Dáileadh deasctha:

Scaipeadh al₁₂mg₂cr: 50-200nm, dáileadh aonfhoirmeach

Intermetallics Al-Fe-Si: Dáileadh Scagtha

Scaipthe CR-Rich: Feabhsaíonn Friotaíocht Creimthe

Forbairt uigeachta:

Treoshuíomh gar-randamach i riocht O

Uigeacht Dífhoirmithe Measartha i Tempers H32/H34

Uigeacht dífhoirmithe láidir i temper H38

Gnéithe Speisialta:

Déanann MG₂si mín ag teorainneacha gráin (íosta)

Dlús díláithrithe íseal i riocht O

Dlús díláithrithe níos airde i dtréimhsí brúite brú

Rialú athchriostalaithe den scoth i dtréimhsí idirmheánacha

4. Sonraíochtaí agus lamháltais tríthoiseacha

Paraiméadar	Raon caighdeánach	Caoinfhulaingt beacht	Lamháltas tráchtála	Modh tástáil
Lárlíne	6-200 mm	± 0.20mm suas go 30mm	± 0.30mm suas go 30mm	Micriméadar
		± 0.6% os cionn 30mm	± 1.0% os cionn 30mm
Ubhalcht	N/A	50% den lamháltas trastomhas	75% den chaoinfhulaingt trastomhas	Micriméadar
Fad	2000-6000 mm	± 3mm	± 6mm	Téip-
Díreachcht	N/A	0.5mm/m	1.0mm/m	Straightedge
Garbh dromchla	N/A	3.2 μM RA Max	6.3 μM RA Max	Próifíliméadar
Squareness Deireadh Gearr	N/A	Uasmhéid 0.5 céim	1.0 uasmhéid céim	Iostao

Foirmeacha caighdeánacha atá ar fáil:

Barra cruinn: trastomhais 6-200mm

Seirbhís gearrtha go fad ar fáil

Lamháltais speisialta ar fáil ach iad a iarraidh

Barraí talún beachtais d'iarratais chriticiúla

Faid saincheaptha agus bailchríocha dromchla ar fáil

5. Ainmniúcháin Temper & Obair Rogha

Cód temper	Cur síos próisis	Na hiarratais is fearr	Eochairthréithe
O	Go hiomlán annealed, bogtha	Iarratais a dteastaíonn uasta inmharthanacht uasta uasta	An insínteacht uasta, an neart is ísle
H32	Ceathrú crua (brú cruaite)	Cuspóir Ginearálta Déantúsaíocht	Cothromaíocht mhaith idir láidreacht agus inochtaitheacht
H34	Leath-chrua (brú cruaite)	Iarratais Measartha Neart	Neart níos airde le insínteacht measartha
H36	Trí cheathrú crua	Riachtanais ard-neart	Neart ard le hinrochtaineacht laghdaithe
H38	Lár iomlán (brú cruaite)	Iarratais uasta neart	An neart is airde le híosmhéid inobantachta

Treoir maidir le roghnú temper:

O: Oibríochtaí Uasta Foirmithe, Lúbthachta, nó Tarraingthe

H32: Déantúsaíocht Chuspóra Ghinearálta le Foirmiú Measartha

H34: Iarratais a bhfuil neart níos airde ag teastáil uathu le roinnt infhoirmitheachta

H36/H38: Iarratais a dteastaíonn uasta uasta uathu le foirmiú íosta

6. Saintréithe meaisínithe & monaraithe

Oibriú	Ábhar uirlisí	Paraiméadair Molta	Deir
Casadh	HSS, Carbide	VC =180-400 m/min, f =0.1-0.4 mm/rev	Bailchríoch ar dhromchla maith le huirlisí cuí
Druileála	HSS, Carbide	VC =60-120 m/min, f =0.15-0.35 mm/rev	Cáilíocht phoill mhaith, íosta burring
Muileáil	HSS, Carbide	VC =180-500 m/min, fz =0.1-0.2 mm	Úsáid Muilleoireacht dreapadóireachta chun an bailchríoch is fearr a fháil
Leasú	HSS, stáin brataithe	Vc =15-30 m/min	Caighdeán maith snáithe le bealaithe cuí
Reaming	HSS, Carbide	VC =40-90 m/min, f =0.2-0.5 mm/rev	H8 Lamháltas is féidir a bhaint amach
Sásamh	HSS, cairbídithe	Vc =1000-2000 m/min	Páirc fiacail mhín le haghaidh na dtorthaí is fearr

Treoir monaraithe:

Rátáil Machinability: 70% (1100 alúmanam {= 100%)

Críochnú dromchla: An-mhaith (RA 0.8-3.2μm is féidir a bhaint amach go héasca)

Foirmiú sliseanna: sceallóga meánfhaid; scoradáin sliseanna tairbheach

Cuisneoir: Eibleacht intuaslagtha in uisce is fearr (tiúchan 5-8%)

Caitheamh Uirlisí: Íseal le paraiméadair chuí

Weldability: Sármhaith le TIG, MIG, agus Táthú Friotaíochta

Obair Fuar: Inmharthanacht den scoth i riocht O

Oibriú te: raon teochta molta 340-420 céim

Fuacht Fuar: Trastomhas íosta 1 × (o temper), 1.5 × trastomhas (H32), 2 × trastomhas (H34/H38)

7. Córais Friotaíochta & Cosanta Creimthe

Cineál Comhshaoil	Rátáil friotaíochta	Modh cosanta	Feidhmíocht ionchais
Atmaisféar tionsclaíoch	Thar cionn	Dromchla glan	{15-20+ bliain
Atmaisféar muirí	An -mhaith	Dromchla glan	{10-15+ bliain
Tumadh uisce farraige	Go maith	Cosaint chathóidigh	{5-10+ bliain le cothabháil
Taise ard	Thar cionn	Glantachán caighdeánach	{15-20+ bliain
Creimeadh struis	Thar cionn	Roghnú temper ceart	Sraith níos fearr go 6xxx/7xxx
Creimeadh galbhánach	Go maith	Leithlisiú ceart	Dearadh cúramach le miotail neamhionanna

Roghanna Cosanta Dromchla:

Anodizing:

Cineál II (sulfarach): Tiús 10-25μm

Cineál III (crua): tiús 25-50μm

Dath anodizing: Coinneáil dathanna den scoth

Críochnú meicniúil:

Snasú: Cuma Feabhsaithe agus Láithreáin Tionscnaimh Creimthe Laghdaithe

Bailchríoch brushed: maisiúil agus feidhmiúil

Pléascadh bead: cuma neamhlonrach aonfhoirmeach

Córais Péinteála:

Pretreatment Cumhdach Comhshó Cróim

Primer eapocsa + Topcoat Polyurethane

Córais ghrád mara ar fáil

Tiontú ceimiceach:

Comhshó Cróim Alodine/Iridite

Roghanna eile a chomhlíonann ROHS

7. Córais Friotaíochta & Cosanta Creimthe

Maoin	Luach	Breithniú dearaidh
Dlús	2.68 g/cm³	Ríomh meáchain do chomhpháirteanna
Raon leá	Céim 607-649	Paraiméadair táthúcháin
Seoltacht theirmeach	138 W/m·K	Dearadh Bainistíochta Teirmeach
Seoltacht Leictreach	35-37% IAC	Dearadh Iarratais Leictreachais
Teas sonrach	880 j/kg · k	Ríomhaireachtaí mais theirmeacha
Leathnú Teirmeach (CTE)	23.8 ×10⁻⁶/K	Anailís ar strus teirmeach
Modulus Young	70.3 GPA	Ríomhaireachtaí sraonadh agus stiffness
Cóimheas Poisson	0.33	Paraiméadar anailís struchtúrach
Cumas dampála	Measartha	Iarratais íogaire creathaidh

Cúinsí dearaidh:

Raon teochta oibriúcháin: -80 céim go +200 Céim

Feidhmíocht chrióigineach: Maith (neart méadaithe ag teochtaí ísle)

Airíonna maighnéadacha: neamh-mhaighnéadach

Athchúrsáil: 100% in -athchúrsáilte le luach scrap ard

Tionchar Comhshaoil: Lorg Carbóin Íseal i gcomparáid le Malairtí Cruach

9. Dearbhú agus Tástáil Cáilíochta

Nósanna imeachta tástála caighdeánacha:

Comhdhéanamh ceimiceach:

Speictreascópacht astaíochta optúla

Fíorú na mór -eilimintí agus na n -eisíontas go léir

Tástáil mheicniúil:

Tástáil teanntachta (fadaimseartha)

Tástáil Cruas (Brinell)

Cigireacht tríthoiseach:

Tomhais trastomhais in áiteanna éagsúla

Fíorú díreach

Tomhas ubhlonrachta

Cigireacht amhairc:

Measúnú ar lochtanna dromchla

Fíorú cáilíochta a chríochnú

Tástáil speisialaithe (nuair is gá):

Iniúchadh Ultrasonaic in aghaidh ASTM E114

Cinneadh maidir le méid gráin (ASTM E112)

Tástáil Creimthe (ASTM B117 Spray Salt)

Tástáil Seoltachta (Eddy Sruth)

Deimhnithe caighdeánacha:

Tuarascáil Tástála an Mhuilinn (en 10204 3.1)

Deimhniú anailís cheimiceach

Deimhniú airíonna meicniúla

Tuarascáil Cigireachta Toiseach

Doiciméadú inrianaitheachta ábhair

10. Iarratais & Cúrsaí Deartha

Príomhiarratais:

Comhpháirteanna Mara:

Crua -earraí bád beag

Feistis agus dúntóirí

Ráillí agus dréimirí

Comhpháirteanna mara neamhstruchtúrtha

Leictreach & Leictreonaic:

Fonnadh agus iatáin leictreonacha

Comhpháirteanna claochladáin

Bloic chríochfoirt agus cónaisc

Doirteal teasa le haghaidh ualaí measartha teirmeacha

BIA & DEO:

Trealamh Próiseála Bia

Comhpháirteanna Cistine Tráchtála

Trealamh Dáileacháin Dí

Comhpháirteanna umar stórála

Ailtireachta:

Eilimintí maisiúla taobh istigh

Comhpháirteanna comharthaíochta

Comhpháirteanna troscáin

Daingneáin neamh-ualaigh

Déantúsaíocht ghinearálta:

Comhpháirteanna miotail leatháin

Lúibíní agus crua -earraí gléasta

Clúdaigh agus painéil

Gardaí innealra

Buntáistí dearaidh:

Friotaíocht creimthe den scoth i bhformhór na dtimpeallachtaí

Inmharthanacht níos fearr, go háirithe in o temper

Táthaitheacht den scoth gan cóireáil teasa iar-weld

Friotaíocht Dea -Thuirse

Cuma tharraingteach le bailchríocha éagsúla

Airíonna neamh-mhaighnéadacha d'iarratais leictreonacha

Airíonna Neamh-Sparking d'iarratais Sábháilteachta

Meaitinability maith do chomhpháirteanna casta

Rogha eile éadrom ar chruach dhosmálta

Neart measartha le insínteacht den scoth

Teorainneacha dearaidh:

Neart níos ísle i gcomparáid le cóimhiotail sraith 6xxx agus 7xxx

Gan teas-inochtana le haghaidh feabhsú neart

Friotaíocht Measartha Caitheamh

Féadfaidh sé taithí a fháil ar scíthe struis faoi luchtú marthanach

Ní mholtar d’iarratais ardteochta os cionn 200 céim

Coinneáil neart teoranta tar éis táthú i tempers brúite brú

Cúinsí eacnamaíocha:

Rogha eile éifeachtach ó thaobh costais ar chruach dhosmálta

Cothromaíocht mhaith na réadmhaoine agus an chostais

Costais chothabhála níos ísle i dtimpeallachtaí creimneacha

Costais chríochnaithe laghdaithe mar gheall ar fhriotaíocht creimthe nádúrtha

Athchúrsáil den scoth agus luach ard scrap

Costais monaraithe níos ísle i gcomparáid le hábhair níos deacra

Gnéithe Inbhuanaitheachta:

100% in -athchúrsáilte gan aon chaillteanas airíonna

Rogha eile atá tíosach ar fhuinneamh ar chruach

Laghdaíonn saol na seirbhíse fada minicíocht athsholáthair

Gan aon substaintí díobhálacha ná eilimintí srianta ROHS

Tionchar Íseal Comhshaoil ar fud an Ríle Saoil

Céatadán ard den ábhar athchúrsáilte atá ar fáil

Treoir maidir le roghnú ábhair:

Roghnaigh 5052 nuair a bhíonn friotaíocht creimthe agus inmharthanacht ina dtosaíochtaí

Roghnaigh Tempers Harder (H34/H38) le haghaidh riachtanais láidreachta méadaithe

Smaoinigh ar 6061-T6 nuair a bhíonn neart níos airde ag teastáil le friotaíocht mheasartha creimthe

Smaoinigh ar 5083 le haghaidh feidhmchlár mara neart níos airde

Smaoinigh ar 3003 ar iarratais nach bhfuil chomh dúshlánach le srianta costais

Moltaí próiseála:

Ceadaigh an t -earraigh in oibríochtaí a fhoirmiú (méaduithe le tempers níos deacra)

Bain úsáid as ga chuí in oibríochtaí lúbthachta bunaithe ar temper

Nósanna imeachta glantacháin cuí a úsáid roimh tháthú

Clibeanna Te: 5052 barra bhabhta alúmanaim, an tSín 5052 monaróirí barraí alúmanaim, soláthróirí, monarcha
