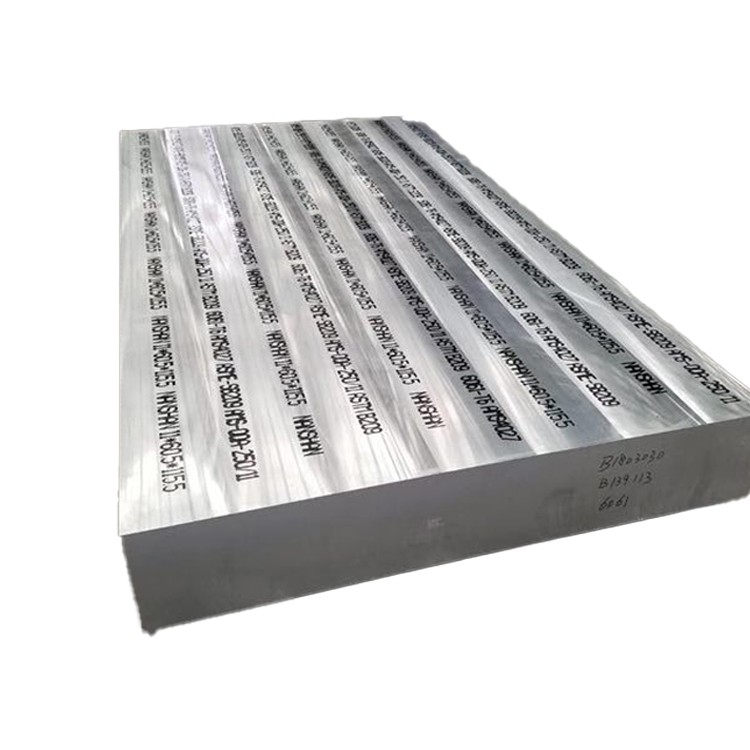

6061 Pláta brionnaithe alúmanaim tiubh ultra

6061 Tá neart ard teanntachta agus neart táirgeachta ag cóimhiotal alúmanaim, chomh maith le fadú maith ag sos, ag taispeáint airíonna meicniúla cuimsitheacha den scoth. Dlús íseal, le hairíonna maithe éadroma. Tá plasticity maith agus déine, éasca le próiseáil agus cruth. Gan aon chlaonadh creimthe struis, weldability den scoth.

Glaoigh Linn

1. Comhdhéanamh Ábhar & Próiseas Déantúsaíochta

6061 aluminum alloy (ASTM B209, AMS 4025) is a heat-treatable Al-Mg-Si alloy engineered for versatility and excellent mechanical properties. Ultra-thick forged plate variants (>150mm) sláine struchtúrach eisceachtúil a thairiscint trí dhéantúsaíocht speisialaithe:

Ceimic chóimhiotal:

Maignéisiam (MG): 0.8-1.2% (deascadh mg₂si)

Silicon (IR): 0.4-0.8% (foirmiú mg₂si)

Copar (CU): 0.15-0.40% (neartú)

Cróimiam (CR): 0.04-0.35% (Friotaíocht Creimthe)

Bunábhar:

Alúmanam (AL): Níos mó ná nó cothrom le 97.5% (iarmhéid)

Eisíontais rialaithe:

Iarann (Fe): níos lú ná nó cothrom le 0.7% uasmhéid

Since (Zn): níos lú ná nó cothrom le 0.25% uasmhéid

Tíotáiniam (TI): Níos lú ná nó cothrom le 0.15% Max

Mangainéis (MN): Níos lú ná nó cothrom le 0.15% Max

Próiseas brionnaithe ard-tiubh ultra-tiubh:

Réitigh Inno: Préimh Dúbailte Dúbailte 7000-12000kg INDIOTS

Cigireacht Réamh-Homogenization: Tástáil Ultrasonaic go Leibhéal A

Homogenization: 580-590 Céim ar feadh 24-36 uair an chloig (rialaítear an teocht lárnach)

Scalping: meaisínithe dromchla chun crios leithscartha a bhaint

Réamhthéamh: Téamh céimnithe go 450-470 céim le ± 5 aonfhoirmeacht céime

Brionnú báis oscailte:

Dífhoirmiúchán il-threo

Preas hiodrálach 10,000-15,000 tonna

Cóimheas dífhoirmithe 3: 1 íosmhéid

Anáil idirmheánach: 410 céim ar feadh 6-8 uair an chloig nuair is gá

Cóireáil teasa tuaslagáin: 530-550 céim ar feadh 2-5 uair an chloig (cleithiúnaí tiús)

Múchadh cruinnis: Múchadh polaiméir le ráta fuaraithe rialaithe 45-90 céim /min

Díriú: Preas hiodrálach le hualach dáilte

Aosú Saorga: T6 nó T651 temper ag céim 170-190 ar feadh 8-12 uair an chloig

Doiciméadú ardchaighdeáin le inrianaitheacht leá-le-táirgeacht.

2. Airíonna meicniúla de phláta brionnaithe ultra-tiubhCur síos ar tháirgí

Maoin	Íosta	Gnáth-	Caighdeán tástála	Tábhacht do chodanna ultra-tiubh
Neart teanntachta deiridh	290 MPa	310-330 MPa	ASTM B557	Coinnithe trí thrasghearradh iomlán
Neart táirgeachta (0.2% fritháirithe)	240 MPa	260-280 MPa	ASTM B557	Níos lú ná 10% an croí -athrú go dtí an dromchla
Fadú (2 orlach)	8%	10-14%	ASTM B557	Criticiúil le haghaidh insínteacht rannóige tiubh
Neart lomadh	170 MPa	180-210 MPa	ASTM B769	Paraiméadar Dearaidh Comhpháirteach le haghaidh naisc bolted
Neart imthacaí (e/d {=2.0))	430 MPa	450-480 MPa	ASTM E238	Feidhmíocht poll ceanglóra
Neart tuirse (10⁷)	95 MPa	100-120 MPa	ASTM E466	Friotaíocht luchtaithe timthriallach fadtéarmach
Cruas (Brinell)	95 HB	95-105 HB	Astm e10	Níos lú ná nó cothrom le hathrú 5% trí thiús
Bristeán Briste (K₁C)	29 mpa√m	32-37 MPA√m	ASTM E399	Criticiúil maidir le lamháltas damáiste
Laghdú trí thiús	6% nóiméad	8-12%	Astm e8	Insínteacht z-treo

Treocht (cóimheasa tipiciúla):

L vs. LT: Níos lú ná nó cothrom le 1.05: 1 Cóimheas neart teanntachta

L vs. St: Níos lú ná nó cothrom le 1.10: 1 Cóimheas neart teanntachta

Croí vs Dromchla: Níos lú ná nó cothrom le 1.08: 1 Cóimheas Neart Toradh

3.Cur síos ar tháirgí

Próiseáil a bhaineann go sonrach le tiús:

Dáileadh dífhoirmithe:

Comhbhrú forge il-aiseach

Laghdú 25% ar a laghad ar an bpas deiridh

Rialú teochta tairiseach trí alt

Bainistíocht Ráta Quench:

Tiúchan Polaiméir: 12-18%

Treoluas Agitation: 2.5-3.5 m/s

Rialú ardú teochta:<15°C max

Maolú grádán teirmeach:

Coinníonn isothermal ag teochtaí criticiúla

Croí -mhonatóireacht teochta le linn próiseála

Ráta fuaraithe rialaithe: Dromchla 60-80 céim /min, croí 40-55 céim /min

Saintréithe microstruchtúrtha:

Méid gráin: ASTM 4-6 (40-70μm)

Recrystallization: >Struchtúr athchriostalaithe 85%

Dáileadh deasctha:

MG₂SI Bunscoile: 0.5-2μm

"snáthaidí: trastomhas 4-8nm

Q-chéim agus céim B'-rialaithe

Dlús scaipthe: 1-3 × 10⁶/mm²

Uigeacht: Ciúb modhnaithe le anisotropy laghdaithe

Rátáil Cuimsithe: Níos lú ná nó cothrom le 0.5 in aghaidh an ASTM E45

Athrú ar mhéid uasta gráin: 2 uimhir ASTM trí thiús

4. Sonraíochtaí agus lamháltais tríthoiseacha

Paraiméadar	Raon caighdeánach	Caoinfhulaingt beacht	Lamháltas tráchtála
Tiús	150-500 mm	± 3 mm	± 5 mm
Leithead	1000-3500 mm	± 5 mm	± 8 mm
Fad	2000-12000 mm	+15/-0 mm	+25/-0 mm
Splanta	N/A	0.15% den fhad	0.30% den fhad
Comhthreomhaireacht	N/A	0.5% den tiús	1.0% den tiús
Straightness Edge	N/A	1 mm/1000 mm	2 mm/1000 mm
Garbh dromchla	N/A	6.3 μM RA Max	12.5 μM RA Max

Paraiméadair speisialaithe:

Liúntas meaisínithe: 15mm an taobh molta

Faoiseamh struis: Riachtanach roimh mheaisíniú beachtais

Tástáil Ultrasonaic: Cigireacht toirtmhéadrach 100%

Dlús: 2.70 g/cm³ (± 0.01 g/cm³)

Foirmle meáchain: tiús (mm) × leithead (m) × fad (m) × {2.70=meáchan (kg)

Meáchan Uasta Píosa Aonair: 25,000 kg

5. Cóireáil teasa agus barrfheabhsú maoine

Ainmniú temper	Próiseáil	Iarratais	Príomh -airíonna
T651	Déileáil le tuaslagán, faoiseamh struis ag síneadh (1.5-3%), ag dul in aois shaorga	Príomh -aeraspás, cosaint, múnlú múnlaithe	Neart uasta le friotaíocht creimthe struis mhaith
T6511	Réiteach cóireáilte, faoiseamh struis ag síneadh (rialaithe), aois saorga	Comhpháirteanna struchtúracha criticiúla, páirteanna beachtais	Cobhsaíocht tríthoiseach den scoth le neart ard
T6510	Réiteach cóireáilte, faoiseamh struis íosta, aois saorga	Geoiméadraí casta, comhpháirteanna droichid	Airíonna cothroma le saobhadh íoslaghdaithe
T73	Réiteach cóireáilte, ró -ard	Seirbhís ardteochta, feidhmchláir chriticiúla creimthe struis	Friotaíocht creimthe struis níos fearr, cobhsaíocht theirmeach

Paraiméadair Cóireála Teasa Réiteach:

Teocht: céim 530-550

Am: 25 nóiméad/orlach de thiús (2 uair an chloig ar a laghad)

Aonfhoirmeacht Teochta: ± Athrú uasta 5 chéim

Moill a mhúchadh:<15 seconds maximum

Trealamh Aistrithe: Daingneáin Láimhseála Speisialaithe

Roghanna Aosaithe Saorga:

Timthriall T6: 175-185 Céim ar feadh 8-10 uair an chloig

T651 Timthriall: 175-185 Céim ar feadh 6-8 uair an chloig

Timthriall T73: Céim Dé -Chéim (175 céim /4hr + 215 Céim /8hr)

6. Saintréithe meaisínithe & monaraithe

Oibriú	Ábhar uirlisí	Paraiméadair Molta	Nótaí le haghaidh pláta ultra-tiubh
Muilleoireacht throm	Ionsáigh Carbide	VC =300-700 m/min, fz =0.15-0.25 mm	Milling a dhreapadh is fearr
Druileáil poll domhain	Druileanna cairbíde	VC =60-120 m/min, fn =0.15-0.30 mm/rev	Timthriall peck ag teastáil
Leadránach	Uirlis PCD	Vc =500-1000 m/min	Barraí leadránach dampened riachtanach
Muilleoireacht aghaidh	Muilte aghaidh carbide	Vc =350-800 m/min	Geoiméadracht raca dearfach ard
Leasú	Sconnaí HSS-E-PM	Vc =15-30 m/min	Is fearr H-Teorainneacha
Sásamh	Cairbídí-tiús	40-60 m/min, 2-3 fiacla gafa	Fuarú Tuilte Éigeantach

Breithnithe Speisialta:

Bainistíocht Strus Iarmharach: Scaoil 75% den stoc roimh an meaisínithe deiridh

Funturing: fórsa clampála dáilte chun saobhadh a chosc

Rannpháirtíocht Uirlisí: Uasmhéid 60% Trastomhas Gearrthóra Gearrtha

Chuisnithe: ardbhrú (70+ barra) le haghaidh gnéithe doimhne

Meaisíniú Trom: Doimhneacht 5mm uasta gearrtha in aghaidh an phas

Giniúint teasa: monatóireacht a dhéanamh ar theocht an tsaothair le linn meaisínithe

Aslonnú sliseanna: criticiúil do mhuilleoireacht phóca domhain

7. Friotaíocht Creimthe & Cóireáil Dromchla

Comhshaol	Feidhmíocht	Modh cosanta	Ionchas saoil seirbhíse
Atmaisféar tionsclaíoch	An -mhaith	Cineál II/III anodizing	{15-20+ bliain
Timpeallacht mhuirí	Go maith	Comhshó Cróim + Péint	{10-15+ bliain
Uisce úr	Thar cionn	Cosaint íosta ag teastáil	{30+ bliain
Próiseáil cheimiceach	Cothrom go maith	PTFE tuaslagtha anodize	Iarratais go sonrach
Ardteocht	Cothrom	Bratuithe ardteochta	{5-10+ bliain
Seirbhís adhlactha	An -mhaith	Bratuithe biotúmanacha	{40+ bliain

Roghanna Cóireála Dromchla:

Anodizing:

Cineál II: Tiús 10-25μm

Cineál III (crua): tiús 25-75μm

PTFE roghanna líonta

Cótaí Comhshó:

Comhshó Cróim (MIL-DTL-5541)

Cóireálacha cróimiam fánach

Roghanna eile neamh-chromate (TI/ZR bunaithe)

Córais Péinteála:

Primer eapocsa + Topcoat Polyurethane

Cumhdach Púdair (leigheas céim 190-210)

Bratuithe tionsclaíocha ard-soladach

Ullmhóidí Speisialta Dromchla:

Meicniúil: Grit Blast SA 2.5

Ceimiceán: etch aigéadach agus desmut

THUGANNA LASER DO DHÉANAMH AR FHÁILTEACHA SEOLADH

8. Airíonna Fisiceacha don Inneall Dearaidh

Ering

Maoin	Luach	Tábhacht in iarratais ultra-tiubh
Dlús	2.70 g/cm³	Ríomh meáchain do chomhpháirteanna móra
Raon leá	582-652 céim	Teorainneacha faoisimh struis
Seoltacht theirmeach	167 W/m·K	Diomailt teasa i maiseanna móra
Seoltacht Leictreach	43% IACS	Iarratais Sciath EMI
Teas sonrach	896 j/kg · k	Táimhe theirmeach sa phróiseáil
Leathnú teirmeach	23.6 ×10⁻⁶/K	Leathnú difreálach i dtionóil
Modulus Young	68.9 GPA	Stiffness in iarratais struchtúracha
Cóimheas Poisson	0.33	Athruithe tríthoiseacha faoi ualach
Cumas dampála	0.008-0.01	Saintréithe creathaidh
Diffusity teirmeach	69 mm²/s	Ráta aistrithe teasa a phróiseáil

9. Prótacail um Rialú Cáilíochta & Tástála

Prótacal tástála éigeantach:

Anailís cheimiceach: Speictreascópacht astaíochta optúla

Tástáil mheicniúil:

Tástáil teanntachta (Dromchla, T/4, T/2 Suíomhanna)

Suirbhé Cruas (Traverse agus fadaimseartha)

Meastóireacht neamh-millteach:

Cigireacht Ultrasonaic in aghaidh AMS-STD-2154 Aicme A.

Iniúchadh treáite ar dhromchlaí criticiúla

Meastóireacht mhiotalóireachta:

Tomhas ar mhéid gráin in aghaidh ASTM E112

Rátáil chuimsithe in aghaidh ASTM E45

Anailís mhicrostruchtúrtha le haghaidh dáileadh deascán

Cigireacht tríthoiseach:

Fíorú CMM ar thoisí criticiúla

Scanadh léasair le haghaidh cruinneas próifíle

Mapáil tiús ag pointí greille sainithe

Pacáiste deimhniúcháin:

Tuarascáil Tástála Ábhar (EN 10204 Cineál 3.1/3.2)

Teastas Comhdhéanamh Ceimiceach

Deimhniú maoine meicniúla

Taifid Cairt Cóireála Teasa

Tuarascálacha NDT agus Critéir Ghlactha

Tuarascálacha cigireachta tríthoiseach

Doiciméadú inrianaitheachta (leá go táirge)

Dearbhuithe Comhlíonta (ROHS, Reach, etc.)

10. Iarratais Tionscail & Láimhseáil

Príomhiarratais:

Comhpháirteanna struchtúracha aeraspáis

Ardáin an Chórais Cosanta

Trealamh déantúsaíochta leathsheoltóra

Bunáití múnla insteallta plaisteach

Eilimintí struchtúracha droichid

Comhpháirteanna tionscail núicléiche

Frámaí iompair troma

Bunáiteanna Struchtúracha Uirlisí Meaisín

Rollaí cúltaca muileann rollta

Eilimintí daingneáin ard-neart

Prótacal Láimhseáil Ábhar:

Riachtanais Ardaithe:

Córas tógála 4 phointe ar a laghad

Barraí scaipthe éigeantach

Uillinn sling uasta: 60 céim ó chothrománach

Cumas Ardaithe: Fachtóir Sábháilteachta de 3: 1

Coinníollacha stórála:

Stóráil faoi Dhíon Molta

Tacaíocht ag eatraimh 300mm ar a laghad

Teorainn airde cruachta: uasmhéid 1.5m

Seachain teagmháil dhíreach le miotail neamhionanna

Iompar:

Slán le strapping neamh-mhiotalach

Ábhair dampening creathadh

Cosaint imeall éigeantach

Cosaint taise le linn idirthurais

Ullmhú meaisínithe:

Cobhsú teochta: 24 uair an chloig ar a laghad

Faoiseamh struis a mholtar roimh mheaisíniú criticiúil

Plean Baint Sheicheamhach Ábhar

Coigeartú forásach clampála fórsa

11. Breithnithe dearaidh do rannóga ultra-tiubh

Fachtóirí Dearaidh Struchtúracha:

Optimization Modulus Rannóg:

Buntáiste tiús iomlán a úsáid as friotaíocht lúbthachta

Feidhmíocht choibhéiseach I-Beam le meáchan laghdaithe

Smaoinigh ar struchtúir ghréasáin inmheánacha i gcodanna an -tiubh

Roghnú Castener:

Fad imeall íosta: 2 × trastomhas bolt

Rannpháirtíocht Snáithe Molta: 1.5 × trastomhas bolt

Sonraíochtaí chasmhóiminte: 65-75% de luachanna caighdeánacha cruach

Úsáid Neart Bearing suas le 480 MPa

Bainistíocht theirmeach:

Ceadaigh leathnú teirmeach de 2.36mm in aghaidh an mhéadair in aghaidh an 100 céim

Ailt leathnaithe dearaidh do struchtúir mhóra

Smaoinigh ar ghrádáin theirmeacha le linn táthú

Luchtú dinimiciúil:

Teorainn seasmhachta tuirse thart ar 100 MPa

Cuir fachtóirí comhchruinnithe struis i bhfeidhm ag an gcéim dearaidh

Lámhaigh ag piocadh le haghaidh dromchlaí tuirse-chriticiúla

Straitéisí laghdaithe meáchain:

Muilleoireacht phóca na gceantar neamh-chriticiúil

Dáileadh tiús roghnach

Struchtúir hibrideacha le heilimintí ilchodacha

Barrfheabhsú topology do
