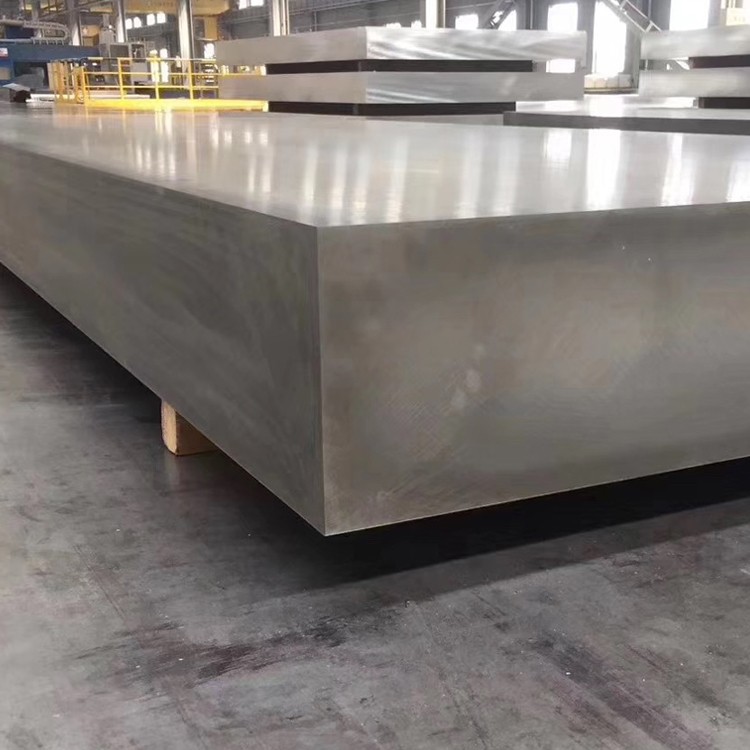

5083 pláta brionnaithe alúmanaim ultra-tiubh

5083 Is pláta alúmanaim frith -meirge tipiciúil é pláta alúmanaim le friotaíocht chreimthe mhaith, ar féidir leis dul in oiriúint do thimpeallachtaí mara crua agus saol seirbhíse na loinge a leathnú. Tar éis dó teacht i dteagmháil le haer, cruthaíonn alúmanam ciseal dlúth de scannán alúmana ar a dhromchla, rud a fhéadann cur in aghaidh creimeadh na ngnéithe éagsúla in uisce mara go héifeachtach. In éineacht le teicneolaíocht anodizing, is féidir le plátaí loinge cóimhiotail alúmanaim cruth an -chobhsaí a choinneáil i sáile.

Glaoigh Linn

1. Comhdhéanamh Ábhar & Próiseas Déantúsaíochta

Is é atá i 5083 cóimhiotal alúmanaim (ASTM B209, EN AW-5083) ná cóimhiotal al-MG ard-neart, neamh-théite-in-cháilithe a bhfuil clú agus cáil air as inmharthanacht eisceachtúil agus friotaíocht creimthe níos fearr i dtimpeallachtaí muirí. Tairgeann an leagan pláta brionnaithe ultra-tiubh airíonna meicniúla feabhsaithe trí phróiseáil dífhoirmithe rialaithe:

Príomhghnéithe cóimhiotalacha:

Maignéisiam (MG): 4.0-4.9% (Neartóir Réiteach Soladach Bunscoile)

Mangainéis (MN): 0.40-1.0% (mionchoigeartú struchtúir gráin)

Cróimiam (CR): 0.05-0.25% (Feabhsú Friotaíochta Creimthe)

Tíotáiniam (TI): 0.05-0.15% (mionchoigeartú gráin)

Bunábhar:

Alúmanam (AL): Níos mó ná nó cothrom le 92.4% (iarmhéid)

Eisíontais rialaithe:

Iarann (Fe): níos lú ná nó cothrom le 0.40% uasmhéid

Silicon (Si): Níos lú ná nó cothrom le 0.40% Max

Copar (Cu): Níos lú ná nó cothrom le 0.10% Max

Since (Zn): níos lú ná nó cothrom le 0.25% uasmhéid

Próiseas brionnaithe ultra-tiubh speisialaithe:

Táirgeadh Préimhe Innot:

Réitigh Leath-Leanúnach Chill Díreach (DC)

Mionchoigeartú gráin le breiseanna Ti-B

Leá degassing go<0.1ml H₂/100g Al

Scagachán trí scagairí cúr ceirmeach

Cóireáil homogenization:

500-520 céim ar feadh 24-36 uair an chloig

Ráta fuaraithe rialaithe ríomhaire

Cothromaíocht microstruchtúrtha

Ullmhú dromchla:

Ciseal deighilte a scalcáil (10mm ar a laghad)

Cigireacht dromchla ar lochtanna

Réamhthéamh le haghaidh brionnaithe:

Téamh céimnithe go 380-430 céim

Aonfhoirmeacht teochta ± 5 chéim

Brionnú Die Oscailte Il-Treoch:

Teocht tosaigh brionnaithe: Céim 400-425

Teocht an bhrionnaithe deiridh: 340-380 céim

Cóimheas dífhoirmithe: 3: 1 go 5: 1

Oibriú il-threo chun airíonna a bharrfheabhsú

Dies speisialaithe le haghaidh rannóga ultra-tiubh

Fuarú rialaithe:

Ráta fuaraithe cláraithe chun strus iarmharach a íoslaghdú

Aer-fhuarú le blaincéid theirmeacha le haghaidh rannóga tiubha

Cóireáil faoisimh struis:

Céim 240-300 ar feadh 1 uair an chloig in aghaidh an tiús 25mm

Fuarú foirnéise go dtí faoi bhun 200 céim

Próiseáil deiridh:

Meaisíniú beachtais le sonraíochtaí custaiméirí

Cigireacht agus glanadh dromchla

Pacáistiú cosanta le haghaidh loingsithe

Déantar gach próiseas monaraíochta faoi Chóras Bainistíochta Cáilíochta ISO 9001 le hinrianaitheacht iomlán.

2. Airíonna meicniúla de phláta brionnaithe ultra-tiubh 5083

Maoin	Íosta	Gnáth-	Caighdeán tástála	Buntáiste ultra-tiubh
Neart teanntachta deiridh	290 MPa	305-330 MPa	ASTM B557	Airíonna aonfhoirmeacha i rith na rannóige
Neart táirgeachta (0.2%)	145 MPa	160-185 MPA	ASTM B557	Neart feabhsaithe trí thiús
Fadú (tomhsaire 50mm)	12%	16-22%	ASTM B557	Insínteacht níos fearr ar fud na rannóige iomláine
Cruas (Brinell)	85 HB	90-100 HB	Astm e10	Próifíl chruas comhsheasmhach
Neart lomadh	175 MPa	185-200 MPa	ASTM B769	Iontaofacht chomhpháirtithe feabhsaithe
Neart tuirse (10⁸)	120 MPa	125-140 MPa	ASTM E466	Feidhmíocht luchtaithe timthriallach feabhsaithe
Toradh comhbhrúite	145 MPa	160-190 MPA	Astm e9	Criticiúil d’iarratais ar ualach ualach
Neart imthacaí (e/d {=2.0))	385 MPa	400-430 MPa	ASTM E238	Feidhmíocht níos fearr ceanglóra
Fuinneamh Tionchair (Charpy)	35 J	40-50 J	ASTM E23	Diana feabhsaithe ag teochtaí ísle

Feidhmíocht trí thiús:

Athrú maoine<5% between surface and core (up to 200mm thickness)

Cóimheas Treorach (L: LT: ST): 1.00: 0.95: 0.90 le haghaidh neart teanntachta

Croíteocht a choinnítear laistigh den fhuinneog próiseála criticiúil

Athrú cruas<8 HB from surface to center

3. Rialú microstruchtúrtha le haghaidh rannóga ultra-tiubh

Paraiméadair bhrionnaithe criticiúla:

Rialú dáilte brú:

Fíor-Bhrú Iomlán Iomlán: 1.1-1.3

Ráta Strain: 0.01-0.1 S⁻¹

Obair il-threo (25% ar a laghad sa treo tánaisteach)

Intermittent reheating for sections >150mm

Bainistíocht Teochta:

An grádán uasta teochta: 30 céim ar fud na rannóige

Monatóireacht ar phróifíl theirmeach rialaithe ríomhaire

Amanna cónaithe sínte le haghaidh homogenization teochta

Trealamh láimhseála speisialaithe le haghaidh caillteanas teasa íosta

Saintréithe microstruchtúracha:

Méid gráin: ASTM 5-7 (30-60μm)

Moirfeolaíocht gráin: Struchtúr atá athchriostalaithe go páirteach

Dáileadh Scaipthe Al₆MN: Trastomhas 0.1-0.5μm

MG₂SI RÉAMHRÁ:<0.5 volume percent

Céimeanna Idirmheánacha Al-Fe-MN: Moirfeolaíocht Rialaithe

Codán toirt athchúrsáilte: 40-60%

Uigeacht: Uigeacht Dífhoirmithe Measctha/Athchriostalú

Cóimheas Gné Gráin: 1.5: 1 Uasmhéid sa Táirge Deiridh

Gnéithe speisialta:

Struchtúr Subgrain le huillinneacha ard -mhíthreorach

Aisghabháil theoranta mar gheall ar éifeacht tarraingthe tuaslagán mg

AL₃MG₂ deascadh rialaithe chun íogrú a chosc

Dlús díláithrithe feabhsaithe: 5-8 × 10¹⁰/cm²

4. Sonraíochtaí agus lamháltais tríthoiseacha

Paraiméadar	Raon caighdeánach	Caoinfhulaingt beacht	Lamháltas tráchtála
Tiús	150-400 mm	± 3 mm	± 5 mm
Leithead	1000-3000 mm	± 5 mm	± 8 mm
Fad	2000-8000 mm	± 7 mm	± 12 mm
Splanta	N/A	0.2% den fhad	0.4% den fhad
Comhthreomhaireacht	N/A	0.6% den tiús	1.0% den tiús
Straightness Edge	N/A	2 mm/m	4 mm/m
Garbh dromchla	N/A	6.4 μM RA Max	12.5 μM RA Max

Paraiméadair shonracha ultra-tiubh:

Dlús: 2.66 g/cm³ (± 0.01)

Ríomh meáchain: tiús (mm) × leithead (m) × fad (m) × 2.66=meáchan (kg)

Meáchan uasta pláta aonair: 20,000 kg

Liúntas meaisínithe: Moltar 15mm in aghaidh an taobh íosta do thoisí criticiúla

Stress Relief: Required before precision machining for plates >200mm

Flatness Pláta: Arna thomhas faoi fhéinmheáchan ar dhromchla réidh

Tástáil Ultrasonaic: Cigireacht toirtmhéadrach 100% ar fáil

5. Feidhmíocht Friotaíochta Creimthe

Comhshaol	Feidhmíocht	Ráta creimthe	Saol na seirbhíse a bhfuil súil leis
Atmaisféar muirí	Thar cionn	<0.02 mm/year	{30+ bliain
Sáile tumtha	An -mhaith	<0.10 mm/year	{25+ bliain
Nochtadh tionsclaíoch	Thar cionn	<0.05 mm/year	{25+ bliain
Uisce úr	Thar cionn	Neamhbhríoch	{40+ bliain
Creimeadh struis	Thar cionn	An -frithsheasmhach	Saol dearaidh
Scríobhnóireacht	Thar cionn	Rátáil Exco EA EA	Saol dearaidh
Cúpláil ghalbhánach	Cothrom	Leithlisiú ag teastáil	Cleithiúnaí Iarratais

Roghanna um Chosaint Creimthe:

Anodizing:

Cineál II (Aigéad Sulfarach): Tiús 10-25μm

Cineál III (anodize crua): tiús 25-75μm

Cóireálacha Séalaithe Grád Mara

Cótaí Comhshó:

Comhshó Cróim in aghaidh MIL-DTL-5541

Roghanna eile saor ó chrome do chomhlíonadh comhshaoil

Cóireálacha Tíotáiniam/Zirconium-bhunaithe

Córais chosanta:

Primer eapocsa + Topcoat Polyurethane

Córais Il-Sisear Grád Mara

Primers íobartach since-saibhir

Bratuithe eapocsa ardfhoirgníochta don tseirbhís tumoideachais

Fachtóirí Feidhmíochta Comhshaoil:

Friotaíocht íogrúcháin: níos fearr ná 5086 cóimhiotal

Feidhmíocht Tástála NAMLT:<15mg/cm²

Friotaíocht IGC: Cóireáil den scoth tar éis cobhsaíochta

H₂ Embrittlement: So -ghabháltacht íosta

6. Saintréithe meaisínithe & monaraithe

Oibriú	Ábhar uirlisí	Paraiméadair Molta	Nótaí le haghaidh rannóga ultra-tiubh
Muilleoireacht throm	Carbóid	VC =300-600 m/min, fz =0.15-0.30 mm	Dreapadh muilleoireacht molta
Druileáil poll domhain	Druileanna cairbíde	VC =60-100 m/min, fn =0.15-0.25 mm/rev	Druileáil céim do phoill dhoimhne
Muilleoireacht aghaidh	Gearrthóirí PCD	Vc =500-1000 m/min	Uillinneacha raca dearfacha arda
Casadh	Carbide/PCD	Vc =200-500 m/min	Thus dochta riachtanach
Leasú	Sconnaí HSS-E	Vc =10-20 m/min	Snáithe 50% Molta
Sásamh	Cairbídithe	40-60 m/min	Cuisneoir tuile éigeantach

Breithnithe monaraithe:

Teorainneacha foirmithe: Tiús íosta lúb 2.5 × tiús ábhair

Obair Fuar: Teoranta go 15-20% roimh anáil

Obair the: 260-370 céim an raon teochta is fearr is féidir

Weldability: Sármhaith le 5183, 5356, nó 5556 filler

Modhanna Táthúcháin: GMAW, GTAW, FCAW oiriúnach

Cóireáil Iar-Tháthaithe: Scálú Scuab/Snáthaid Molta Molta

Faoiseamh struis tar éis táthú: 200 céim ar feadh 1 uair an chloig in aghaidh an 25mm

Modhanna Gearrtha: Plasma, Waterjet, nó Sawing is fearr

7. Feidhmíocht Táthú & Moltaí

Próiseas táthú	Ábhar líonta	Paraiméadair	Breithnithe Speisialta
GMAW (MIG)	ER5183, ER55556	DCEP, 22-26V, 140-250A	Aistriú Sprae Pulse Molta
GTAW (TIG)	ER5183, ER5356	AC, 12-15V, 120-200A	Leictreoidí tungstain thoriated
FCaw	E5183T, E5556T	DCEP, 24-28V, 150-260A	Glanadh íosta idirbháis
Sáigh	ER5183, ER5356	26-30V, 350-550A	Flosc neodrach nó beagán bunúsach

Táthú dea-chleachtais le haghaidh rannóga ultra-tiubh:

Ullmhúchán comónta:

X-groove or double-V for thickness >25mm

Bearna fréimhe 2-4mm

Aghaidh fréimhe 1-3mm

BEVEL Angle 50-60 céim

Degreasing críochnúil le haicéatón nó mek

Réamhthéamh:

Ní gá go ginearálta

For sections >200mm, réamhthéamh 50-80 céim chun grádán teirmeach a laghdú

Teocht idirbháis:

Uasmhéid 120 céim

Monatóireacht a dhéanamh ar theirmiméadar infridhearg

Cóireáil iar-tátha:

Faoiseamh struis a mholtar le haghaidh rannóga tiubha

Glanadh críochnúil flosc agus spatter

Modhanna Cigireachta:

Cigireacht amhairc in aghaidh an AWS D1.2

Tástáil radagrafaíochta nó ultrasonaic le haghaidh joints criticiúla

Dye treáite le haghaidh lochtanna dromchla

8. Airíonna Fisiceacha le haghaidh Dearadh Innealtóireachta

Maoin	Luach	Impleachtaí dearaidh
Dlús	2.66 g/cm³	Ríomhaireachtaí meáchain agus buacacht
Raon leá	574-638 Céim	Paraiméadair táthúcháin agus cóireála teasa
Seoltacht theirmeach	117 W/m·K	Díscaoileadh teasa in iarratais theirmeacha
Seoltacht Leictreach	29% IAC	Iarratais agus dearadh leictreach
Cumas teasa ar leith	900 j/kg · k	Ríomhaireachtaí táimhe theirmeacha
Leathnú teirmeach	23.8 ×10⁻⁶/K	Comhdhearadh a leathnú agus strus teirmeach
Modulus Young	71 GPA	Stiffness agus sraonadh struchtúrach
Cóimheas Poisson	0.33	Caidrimh brú i luchtú casta
Cumas dampála	Measartha (0.01-0.02)	Iarratais ar Rialú Creathaidh

Feidhmíocht chomhshaoil:

Raon teochta oibriúcháin: -196 céim go +200 céim

Feidhmíocht chrióigineach: Coinneáil déine den scoth

Friotaíocht Dóiteáin: Neamh-indóite

Airíonna maighnéadacha: neamh-mhaighnéadach

Friotaíocht radaíochta: den scoth

Athchúrsáil: 100% in -athchúrsáilte gan aon chaillteanas cáilíochta

Tionchar Comhshaoil: Lorg fuinnimh níos ísle ná cruach

9. Prótacal Dearbhaithe & Tástála Cáilíochta

Córas cigireachta caighdeánach:

Tástáil ar chomhdhéanamh ceimiceach:

Speictreascópacht astaíochta optúla

Fíorú na n -eilimintí cóimhiotalacha go léir

Tástáil mheicniúil:

Tástáil teanntachta (treoracha fadaimseartha agus trasnaí)

Mapáil cruas (dromchla agus trasghearradh)

Tástáil tionchair d'iarratais chriticiúla

Tástáil neamh-millteach:

Cigireacht Ultrasonaic in aghaidh ASTM A578/A578M

Cigireacht treáite datha ar lochtanna dromchla

Cigireacht tríthoiseach:

Fíorú CMM ar thoisí criticiúla

Mapáil tiús ag pointí greille sonraithe

Tomhas Flatness faoi Fhéinmheáchan

Anailís Microstruchtúir:

Cinneadh méid gráin

Rátáil chuimsithe in aghaidh ASTM E45

Tástáil íogrúcháin do Hempers H.

Scrúdú miotailfach

Roghanna deimhniúcháin:

Tuarascáil Tástála an Mhuilinn (en 10204 3.1)

Deimhniú Cigireachta Tríú Páirtí (en 10204 3.2)

Deimhniú DNV-GL le haghaidh Iarratais Mara

Deimhniú ABS do Struchtúir Mhara

Deimhniú Clár Lloyd

Riachtanais deimhniúcháin a bhaineann go sonrach le custaiméirí

Doiciméadú inrianaitheachta ábhair

Doiciméadú taifead táirgthe

10. Feidhmchláir Thionsclaíocha & Cásanna Úsáide

Príomhiarratais:

Longthógáil Chabhlaigh agus Tráchtála

Ardáin Ola & Gáis Eischósta

Comhpháirteanna Árthaí Brú

Stóráil agus iompar crióigineach

Struchtúir iompair throm

Deic droichid agus comhpháirteanna struchtúracha

Iarratais ar an Tionscal Cosanta

Trealamh Próiseála Ceimiceach

Struchtúir Trealamh Mianadóireachta

Comhpháirteanna Córas Tiomáint Mara

Cásanna úsáide sonracha:

Comhpháirteanna struchtúracha iompróra GNL:

Dianacht ísealteochta níos fearr

Táthaitheacht den scoth do struchtúir chasta

Cóimheas maith neart-le-meáchan
