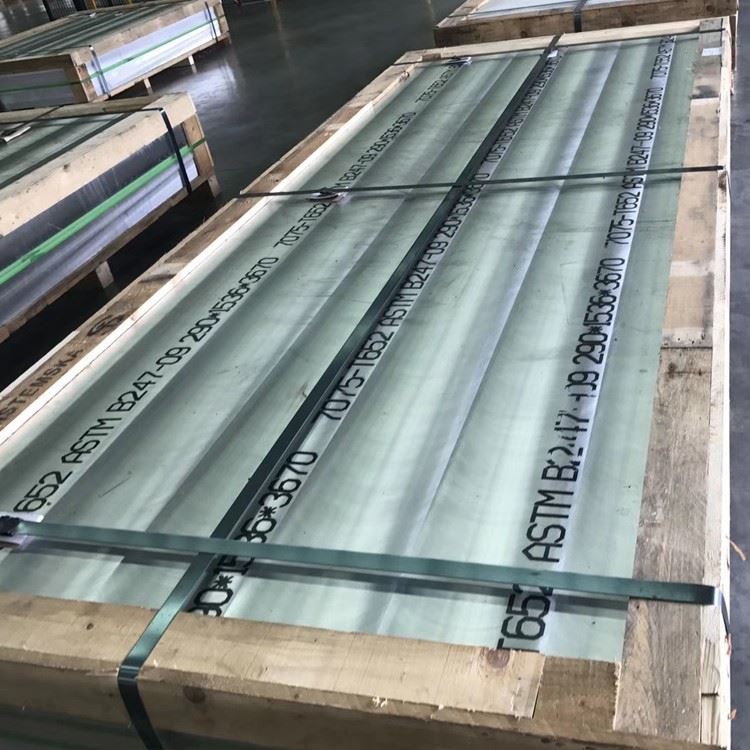

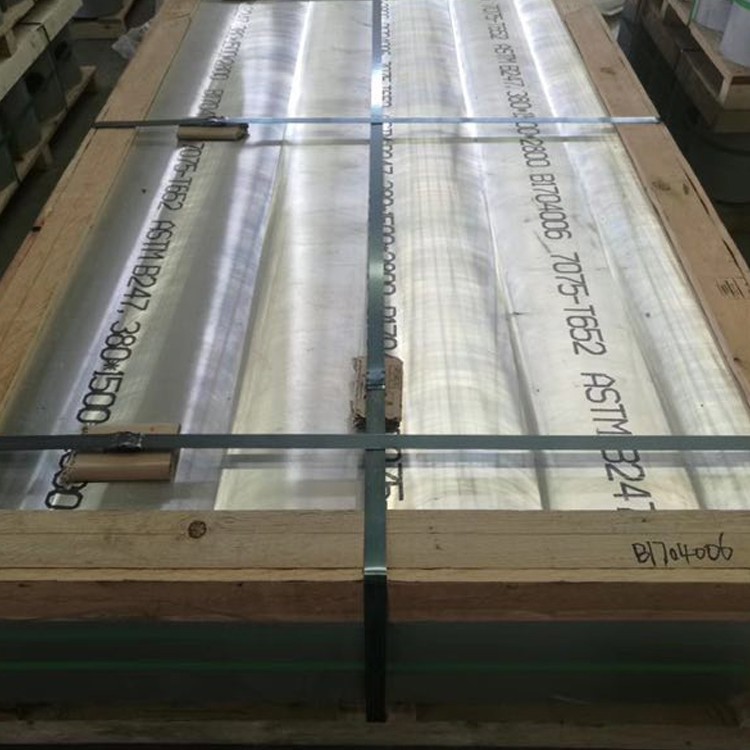

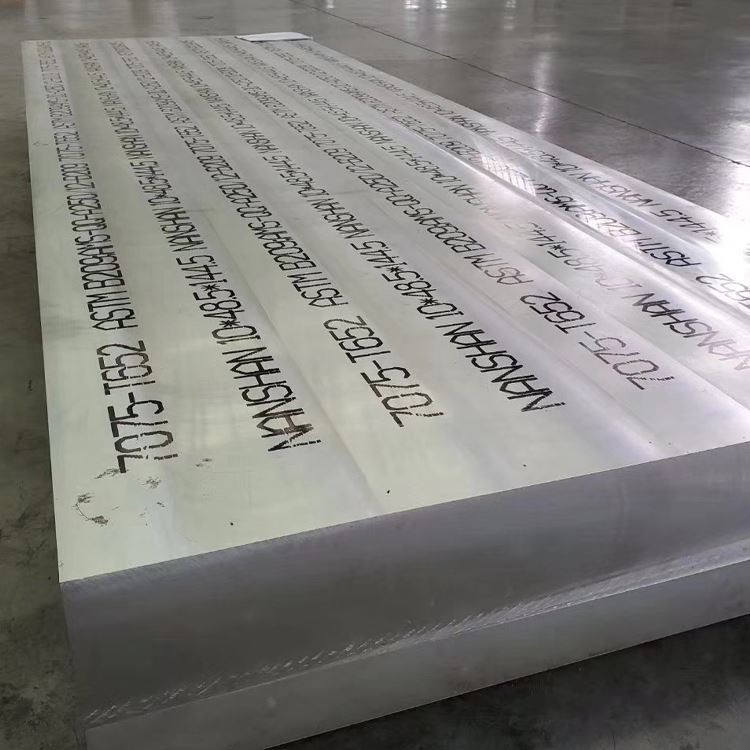

7075 Pláta brionnaithe alúmanaim aeraspáis ultra-tiubh

7075 Is ionann cóimhiotal alúmanaim (AMS 4045, ASTM B247) agus ábhar préimhe ard-neart aeraspáis atá optamaithe le haghaidh comhpháirteanna struchtúracha aerárthaí criticiúla. Soláthraíonn an t-athraitheach pláta brionnaithe ultra-tiubh feidhmíocht eisceachtúil neart-le-mheáchan trí phróiseáil speisialaithe:

Príomhghnéithe cóimhiotalacha:

Since (Zn): 5.1-6.1% (Eilimint Neartaithe Bunscoile)

Maignéisiam (MG): 2.1-2.9% (cruachan deasctha)

Copar (Cu): 1.2-2.0% (Feabhsú Neart)

Cróimiam (CR): 0.18-0.28% (Friotaíocht Creimthe)

Bunábhar:

Alúmanam (AL): Níos mó ná nó cothrom le 87.1% (Iarmhéid)

Eisíontais rialaithe:

Iarann (Fe): níos lú ná nó cothrom le 0.50% uasmhéid

Silicon (Si): Níos lú ná nó cothrom le 0.40% Max

Mangainéis (MN): Níos lú ná nó cothrom le 0.30% uasmhéid

Tíotáiniam (TI): Níos lú ná nó cothrom le 0.20% Max

Próiseas brionnaithe ultra-tiubh:

Táirgeadh Préimhe Innot:

Alúmanam bunscoile degassed i bhfolús

Scagachán triple trí scagairí ceirmeacha

Réiteach Díreach-Chill (DC) le Fuarú Rialaithe

Cóireáil homogenization:

Céim 460-480 ar feadh 24-48 uair an chloig (ag brath ar thiús)

Próifílí teirmeacha faoi rialú ríomhaire

Atmaisféar dromchla:

Íosmhéid 12mm in aghaidh an dromchla a scalpáil

Cigireacht Ultrasonach ar Cháilíocht Inmheánach

Brionnú il-threo:

Miondealú Tosaigh: Céim 410-430

Brionnú Deiridh: Céim 360-380

Cóimheas dífhoirmithe: íosmhéid 4: 1

Oibriú Il-Treoch le haghaidh iseatópachta is Fearr

Cóireáil teasa a réiteach:

Céim 465-480 le haghaidh ré tiús-sonrach

Aonfhoirmeacht teochta ríomhaireachta

Ag múchadh:

Quenchant polaiméir le tiúchan rialaithe

Ráta Agitation: íosmhéid 3-5 m/s

Core cooling rate: >Íosmhéid 50 céim /soic

Síneadh rialaithe:

Dífhoirmiú buan 1.5-3.0%

Aosú Saorga:

T651/T7351 Tempers: Timthriall Aosaithe Ilchéime

Rialú Teochta: ± 2 chéim diall uasta

Coinníonn gach próiseáil inrianaitheacht iomlán le monatóireacht dhigiteach ar fud déantúsaíochta.

Feidhmíocht trí thiús:

Éagsúlú maoine<8% between surface and core (up to 250mm thickness)

Cóimheas Treorach (L: LT: ST): 1.00: 0.95: 0.85 le haghaidh neart teanntachta

Athrú cruas croí-go-dromchla: níos lú ná nó cothrom le huasmhéid 10 hb

Paraiméadair Próiseála Criticiúla:

Rialú struchtúr gráin:

Moirfeolaíocht gráin snáithíneach neamhrialta, snáithíneach

Pinning Cr-Dispersoid de theorainneacha gráin

Próifíl theirmeach speisialaithe do chodanna tiubha

Innealtóireacht deasctha:

Mgzn₂ (η/η ') Méid deascán: 5-15nm

Dáileadh Al₂cumg (S-chéim)

Rialú idirmheánach al₇cu₂fe

Optimization Ráta Quench:

Tiúchan Polaiméir: 12-18%

Córas Agitation: sreabhadh ard-treoluas il-threo

Ráta Fuarú Ionad Íosta: 55 céim /soic

Saintréithe microstruchtúrtha:

Méid gráin: ASTM 8-10 (15-30μm)

Cóimheas Gné Gráin: 3: 1 go 5: 1 (L: ST)

Codán toirt athchúrsáilte:<15% maximum

Precipitate Density: >10¹⁷/cm³

Rátáil Cuimsithe: Níos lú ná nó cothrom le 0.3 in aghaidh an ASTM E45

*Cibé acu is mó

Paraiméadair shonracha ultra-tiubh:

Dlús: 2.81 g/cm³ (± 0.02)

Foirmle meáchain: tiús (mm) × leithead (m) × fad (m) × {2.81=meáchan (kg)

Liúntas meaisínithe: Mol 15mm an taobh le haghaidh toisí criticiúla

Tástáil Ultrasonaic: Cigireacht toirtmhéadrach 100% in aghaidh AMS-STD-2154 Aicme A

Paraiméadair Cóireála Teasa:

Cóireáil teasa a réiteach:

Teocht: Céim 465-480

Am: 1 uair an chloig in aghaidh an tiús 25mm (íosmhéid)

Moill a mhúchadh:<12 seconds maximum

Aosú Saorga:

T651: 120 céim ar feadh 24 uair an chloig

T7351: 115 Céim ar feadh 6-8 uair an chloig + 175 Céim ar feadh 8-16 uair an chloig

Lamháltas teochta: ± 2 chéim

Déantúsaíocht na gCleachtas is Fearr:

Sreabhán gearrtha: chuisneoir intuaslagtha in uisce le pH 8.5-9.5

Bainistíocht sliseanna: chuisneoir ardbhrú le haghaidh aslonnaithe

Fáiltiú: clampáil dáilte chun saobhadh a íoslaghdú

Straitéis Ghearr: Dreapadh Muilleoireacht le haghaidh bailchríoch dromchla is fearr

Bainistíocht struis iarmharach: Meaisín garbh, faoiseamh struis, meaisín bailchríoch

Roghanna Cóireála Dromchla:

Anodizing:

Cineál II (sulfarach): 10-25μm

Cineál III (crua): 25-75μm

Cróim: 2-8μm le haghaidh feidhmíocht tuirse uasta

Cótaí Comhshó:

Crómáit in aghaidh MIL-DTL-5541 Aicme 1A

Réamh -chóiriú cróimiam fánach

Córais Péinte:

Primer eapocsa ard-soladach

Barr polúireatán

Feabhsú dromchla meicniúil:

Caitheamh lámhaigh (déine 0.008-0.012A)

Turraing léasair peening

Breithnithe speisialta do rannóga ultra-tiubh:

Dáileadh ar strus iarmharach: Mapáil trí thiús ag teastáil

Táimhe theirmeach: Freagra mall ar athruithe teochta

Cruaitheacht dhomhain: Airíonna comhsheasmhacha trí alt

Córas cigireachta éigeantach:

Comhdhéanamh ceimiceach:

Speictreascópacht astaíochta optúla

Fíorú na mór -eilimintí agus na n -eisíontas go léir

Tástáil mheicniúil:

Tástáil iomlán teanntachta (L, LT, ST Treoracha)

Tástáil chruatachta briste K₁c

Suirbhé cruas (íosmhéid greille 25mm)

Tástáil neamh-millteach:

Cigireacht Ultrasonaic in aghaidh AMS-STD-2154 Aicme A.

Iniúchadh treáite ar dhromchlaí criticiúla

Anailís Microstruchtúir:

Méid gráin agus moirfeolaíocht

Rátáil chuimsithe in aghaidh ASTM E45

Doiciméadú deimhniúcháin:

Tuarascáil Tástála Ábhar (MTR) in aghaidh an en 10204 3.1/3.2

Deimhniú anailís cheimiceach

Deimhniú airíonna meicniúla

Taifid Cairt Cóireála Teasa

Tuairiscíonn NDT le critéir ghlactha

Príomhiarratais aeraspáis:

Struchtúir Bulkhead

Sparáin sciatháin agus struchtúir iompraíochta

Comhpháirteanna fearas tuirlingthe

Frámaí fuselage agus faiséinseal

Baill struchtúracha rannóige tiubh

Craicne Sciathán Uachtarach

Feistis ard-ualach

Buntáistí feidhmíochta do rannóga ultra-tiubh:

Airíonna aonfhoirmeacha ar fud tiús

Lamháltas damáiste níos fearr

Friotaíocht creimthe struis feabhsaithe i tempers T7

Neart feabhsaithe trí thiús

Meaitinability níos fearr i gcodanna tiubh

Cáilíocht chomhsheasmhach trí rialuithe próiseála dian
