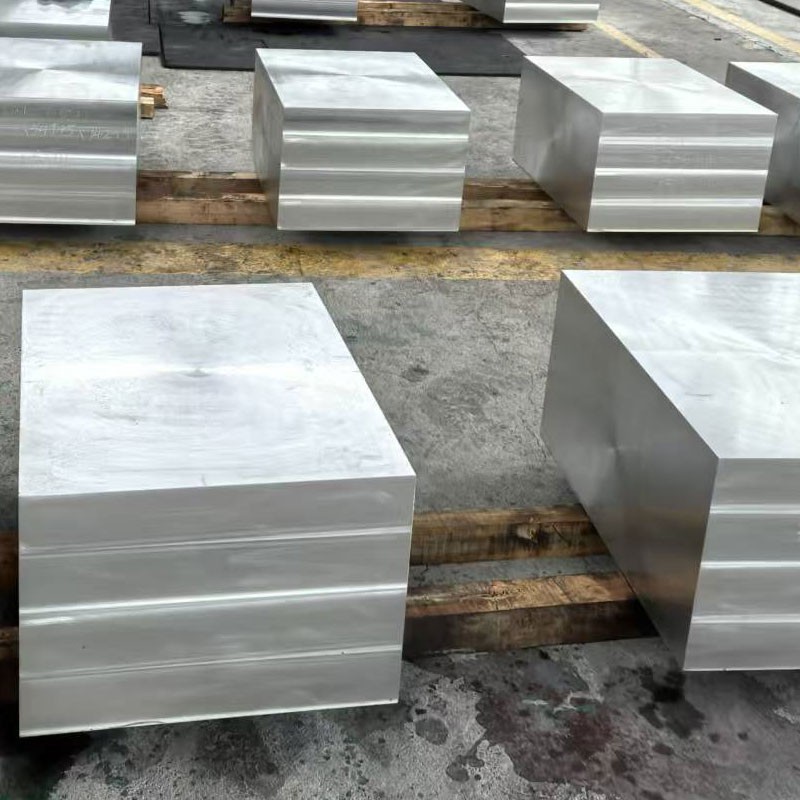

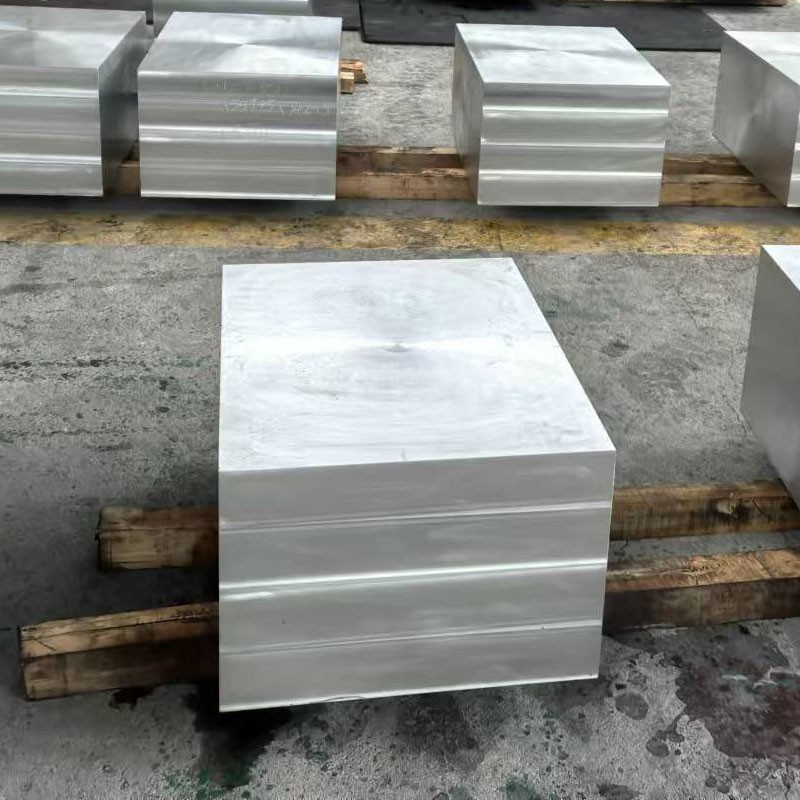

7050 Ultra Hard Aluminum Alloy Forging Plate

1/2

<< /span>

Pláta brionnaithe cóimhiotail alúmanaim crua 7050 ultra crua

7050 Tá suíomh neamh-inathraithe ag pláta brionnaithe cóimhiotail alúmanaim chrua i réimsí ardfheidhmíochta mar gheall ar a bhuntáistí a bhaineann le neart ard, friotaíocht éadrom, creimthe den scoth, inmharthanacht mhaith agus plaisteacht, agus réimsí feidhmithe leathana . 7050 alúmanam alúmanaim a bhaineann le cóireáil teasa ardchóireála a bhaint amach. Tá friotaíocht den scoth aige maidir le creimeadh agus scoilteadh creimthe struis a scamhadh.

Glaoigh Linn

1. Comhdhéanamh Ábhar & Próiseas Déantúsaíochta

Is ionann 7050 cóimhiotal alúmanaim (AMS 4050, ASTM B247) agus cóimhiotal ard-ghrád al-Zn-mg-cuped a ndearnadh innealtóireacht air le haghaidh lamháltais damáiste níos fearr agus cóimheas eisceachtúil neart-le-meáchain. Seachadann an t-athraitheach pláta brionnaithe ultra-chrua airíonna meicniúla optamaithe trí phróiseáil beacht teirmiméadrach:

Ceimic chóimhiotal:

Since (Zn): 5.7-6.7% (Eilimint Neartaithe Bunscoile)

Copar (Cu): 2.0-2.6% (cruachan deasctha)

Maignéisiam (MG): 1.9-2.6% (deascadh neartaithe)

Zirconium (ZR): 0.08-0.15% (Rialú Struchtúr Gráin)

Bunábhar:

Alúmanam (AL): Níos mó ná nó cothrom le 87.3% (iarmhéid)

Eisíontais rialaithe:

Iarann (Fe): níos lú ná nó cothrom le 0.15% uasmhéid

Silicon (Si): Níos lú ná nó cothrom le 0.12% Max

Mangainéis (MN): Níos lú ná nó cothrom le 0.10% Max

Tíotáiniam (TI): Níos lú ná nó cothrom le 0.06% Max

Cróimiam (CR): Níos lú ná nó cothrom le 0.04% Max

Seicheamh táirgthe brionnaithe préimhe:

Réitigh Innot: Próiseas Dílseánaigh Íseal-Hidrogen, Fholúis-Degassed

Homogenization: 470-490 Céim ar feadh 24-36 uair an chloig (rampa rialaithe ríomhaire)

Scalping dromchla: 10mm ar a laghad in aghaidh an dromchla chun deighilt a dhíothú

Ullmhú réamhbhunaithe: Iarratas ar sciath chosanta

Brionnú il-threo:

Dífhoirmiú Tosaigh: Céim 400-425

Pasanna idirmheánacha: 375-395 Céim

Dífhoirmiú Deiridh: 350-370 Céim

Cóimheas dífhoirmithe íosta: 4: 1

Annealing Iar-Fhord: 413 Céim ar feadh 4-8 uair an chloig (cothromú struis)

Meaisíniú beachta: Ullmhú dromchla le haghaidh cóireála teasa

Cóireáil teasa tuaslagáin: Céim 475-485 le haghaidh am atá ag brath ar thiús

Controlled Quenching: High-velocity polymer quench (>100 céim /soic)

Cóireáil chrióigineach: Cobhsú roghnach -75 céim (24 uair an chloig)

Aosú Ilchéime:

T7451: 120 céim /8hr + 175 Céim /8hr

T7651: 120 céim /6hr + 165 Céim /24hr

Inrianaitheacht ábhair iomláin le monatóireacht ar phróisis dhigiteach ar fud déantúsaíochta.

2. Airíonna meicniúla de phláta brionnaithe Ultra-crua 7050

Maoin	Íosta	Gnáth-	Caighdeán tástála	Buntáiste feidhmíochta
Neart teanntachta deiridh	510 MPa	540-570 MPA	Astm e8/e8m	15% níos airde ná 7075-T6
Neart táirgeachta (0.2%)	455 MPa	480-510 MPA	Astm e8/e8m	Cumas luchtaithe aeraspáis níos fearr
Fadú (2 orlach)	8%	10-13%	Astm e8/e8m	Lamháltas damáiste níos fearr ná 7075
Bristeán Briste (K₁C)	30 mpa√m	33-38 MPA√m	ASTM E399	Feabhsú 25% os cionn 7075-T6
Neart lomadh	305 MPa	320-345 MPa	ASTM B769	Comhfheidhmíocht fheabhsaithe
Neart imthacaí (e/d {=2.0))	785 MPa	800-850 MPa	ASTM E238	Cumas ceanglóra eisceachtúil
Neart tuirse (10⁷)	145 MPa	160-180 MPA	ASTM E466	Friotaíocht luchtaithe timthriallach níos fearr
Cruas (Brinell)	140 HB	150-165 HB	Astm e10	Friotaíocht Caith Feabhsaithe
Toradh comhbhrúite	470 MPa	490-520 MPA	Astm e9	Ríthábhachtach do struchtúir chomhbhrúite

Feidhmíocht treorach:

Cóimheas neart teanntachta L/LT: 1.05-1.08

Cóimheas Neart L/ST Tensile: 1.07-1.12

Cóimheas neart teanntachta L/45 Céim: 1.02-1.06

Athrú maoine croí-go-dromchla:<5% in thickness up to 150mm

3. Innealtóireacht Microstruchtúrtha le haghaidh Feidhmíochta Ultra-chrua

Rialú beacht teirmiméadrach:

Bainistíocht Struchtúr Gráin:

Moirfeolaíocht gráin snáithíneach neamhrialta, snáithíneach

Cóimheas Pancála Rialaithe: 5: 1 go 8: 1

Coinneáil fo-struchtúrtha ZR-chobhsaithe

Innealtóireacht deasctha:

η '(mgzn₂) neartú príomhúil

η (MGZN₂) Héamhaltacht Rialaithe

T (al₂mg₃zn₃) dáileadh céim

S (al₂cumg) íoslaghdú céim

Rialú ráta an mhúchadh:

Critical cooling rate: >100 céim /soic ar an dromchla

Core cooling rate: >Íosmhéid 60 céim /soic

Íoslaghdú strus iarmharach trí quenchant polaiméire

Cinéitic atá ag dul in aois ilchéimneach:

Céim Núicléas: 120 céim /6-8hr (foirmiú crios DG)

Céim Fáis: Céim 165-175 /8-24hr (η 'deascadh)

Saintréithe microstruchtúracha:

Méid gráin: ASTM 8-10 (15-30μm)

Méid scaipthe: 50-100nm (al₃zr)

Precipitate Density: >10^17/cm³

Codán athdhéanta:<5% maximum

Uigeacht: Prás láidir {011}<211>cuid

Rátáil Cuimsithe: Níos lú ná nó cothrom le 0.3 in aghaidh an ASTM E45

Ábhar ar neamhní:<0.1% volumetric

4. Sonraíochtaí agus lamháltais tríthoiseacha

Paraiméadar	Raon caighdeánach	Lamháltas aeraspáis	Lamháltas tráchtála
Tiús	20-250 mm	± 0.5mm nó ± 1%*	± 1.5mm nó ± 2%*
Leithead	1000-2500 mm	± 2 mm	± 5 mm
Fad	2000-10000 mm	+10/-0 mm	+20/-0 mm
Splanta	N/A	0.1% den fhad	0.2% den fhad
Garbh dromchla	N/A	3.2 μM RA Max	6.3 μM RA Max
Straightness Edge	N/A	1 mm in aghaidh an mhéadair	3 mm in aghaidh an mhéadair
Comhthreomhaireacht	N/A	0.5% den tiús	1.0% den tiús

*Cibé acu is mó

Roghanna próiseála speisialta:

In aice le cruth glan: Liúntas meaisínithe laghdaithe

Imlíne Réamh-mheaisín: Liúntas íosta stoc 15mm

Faoiseamh struis: Cothromú struis a réamh-mheaisíniú

Cigireacht Ultrasonaic: Tástáil toirtmhéadrach 100% in aghaidh an AMS 2154

Dlús: 2.83 g/cm³ (± 0.02)

Foirmle meáchain: tiús (mm) × leithead (m) × fad (m) × 2.83=meáchan (kg)

5. Cóireáil teasa agus barrfheabhsú feidhmíochta

Ainmniú temper	Sonraí Próisis	Airíonna optamaithe	Spriociarratais
T7451	Cóireáil teasa tuaslagáin, stráice rialaithe (1.5-3%), faoiseamh struis, ró-róchasta	Friotaíocht SCC is fearr le neart ard	Struchtúir Aerárthaí Príomhúla
T7651	Cóireáil teasa tuaslagáin, stráice rialaithe (1.5-3%), ró-ró-ard (buaic-teocht níos airde)	Neart uasta le friotaíocht SCC maith	Comhpháirteanna criticiúla ualach
T7351	Cóireáil teasa tuaslagáin, faoiseamh struis trí shíneadh, ró -rómhór	An meascán is fearr de chruatan neart/briste	Struchtúir chriticiúla tuirse
T74	Cóireáil teasa tuaslagáin, ró-mhalartú ilchéime	Friotaíocht SCC uasta	Iarratais Aerospace Mara/Cabhlaigh

Paraiméadair Cóireála Teasa:

Teocht Réitigh: Céim 475-485

Am Soak: 1 uair an chloig in aghaidh an tiús 25mm (íosmhéid)

Moill a mhúchadh:<10 seconds maximum

MEDIUS MEDIM: Tiúchan Polaiméir 12-18%

Treoluas Quench: íosmhéid 3-5 m/soic

Rialú teochta ag dul in aois: ± 3 chaoinfhulaingt céime

Stóráil iar-Quench:<8 hours at <20°C before aging

Saintréithe freagartha ábhartha:

Aosú Nádúrtha: Athraíonn Maoine Suntasacha laistigh de 48 uair an chloig

Aosú Saorga: 90% de na hairíonna a forbraíodh sa chéad chéim ag dul in aois

Thermal Stability: Maintains >95% de na hairíonna ag 100 céim

Feidhmíocht chrióigineach: neart méadaithe ag teochtaí subzero

Faoiseamh struis: Moltar dífhoirmiúchán buan 2-3%

6.

Oibriú	Ábhar uirlisí	Paraiméadair Molta	Breithnithe Speisialta
Muilleoireacht ardluais	Cairbíd préimhe	VC =500-1000 m/min, fz =0.1-0.25 mm	Dreapadh muilleoireacht riachtanach
Druileáil poll domhain	Cookant cairbíde a bheathú	VC =80-150 m/min, fn =0.15-0.35 mm/rev	Timthriall pecking ag teastáil
Casadh	Cuir isteach PCD/CBN	Vc =600-1200 m/min	Imill ghearr gearrtha ríthábhachtach
Snáithe	Préimh HSS-E-PM	Vc =15-25 m/min	Is fearr rolladh snáithe
Riamh	Reamers Carbide	Vc =40-70 m/min	H7 Lamháltas is féidir a bhaint amach
Eistir	Leictreoidí copair	Socruithe reatha íseal	Aistriú ciseal athmhúnlaithe a theastaíonn

Straitéisí Optamaithe Meaisínithe:

Sreabhán gearrtha: Cuisneoirí intuaslagtha in uisce (pH 8.5-9.5)

Cótaí uirlisí: is fearr Tialn nó Diamond

Bainistíocht Chip: Ardbhrú ({70+ barra) chuisnithe

Fórsa clampála: measartha (seachain saobhadh)

Fothaí/Luasanna: Cur Chuige Beatha Measartha Ardluais, Measartha

Rannpháirtíocht uirlisí: uasmhéid 60% de thrastomhas an ghearrtha

Straitéis gharbh: meaisínithe ardéifeachtúlachta (HEM)

Críochnú: Ciorruithe solais le luas ard dromchla

7. Córais Friotaíochta & Cosanta Creimthe

Cineál Comhshaoil	Rátáil Friotaíochta	Modh cosanta	Ionchas feidhmíochta
Atmaisféar tionsclaíoch	Measartha	Anodizing + primer/topcoat	{10+ Blianta le cothabháil
Timpeallacht mhuirí	Droch-mhaisiúil	Anodizing + Primer Crómaithe + Topcoat	5-8 mbliana le cothabháil
Ard-taispeána	Cothrom	Cineál II nó III anodizing	3-5 bliana gan Topcoat
Nochtadh ceimiceach	Cothrom	Comhshó Ceimiceach + Anodize Séalaithe	Cleithiúnaí Iarratais
Creimeadh struis	Maith (T7 Tempers)	Comhbhrú + Comhbhrú Dromchla	Feabhas suntasach os cionn 7075
Scríobhnóireacht	Maith (T7 Tempers)	Cóireáil teasa cuí	Rátáil Exco of EA nó níos fearr

Roghanna Cóireála Dromchla:

Anodizing:

Cineál II (sulfarach): 10-25μm

Cineál III (crua): 25-75μm

Scannán tanaí sulfarach: 3-8μm

Tartarach-sulfair: 5-15μm

Cótaí Comhshó:

Crómáit in aghaidh MIL-DTL-5541 Aicme 1A

Réamh -chóiriú cróimiam fánach

Teicneolaíocht Sol-Gel

Córais Péinte:

Primer eapocsa ard-soladach

Barr polúireatán

Bratuithe creimthe báistí

Primers frith-chreimthe speisialtachta

Feabhsú dromchla meicniúil:

Caitheamh lámhaigh (déine 0.008-0.012A)

Turraing léasair peening

Dóite

8. Airíonna Fisiceacha le haghaidh Dearadh Innealtóireachta

Maoin	Luach	Tábhacht dearaidh
Dlús	2.83 g/cm³	Struchtúir chriticiúla meáchain
Raon leá	Céim 490-630	Teorainneacha táthúcháin/cóireála teasa
Seoltacht theirmeach	153-167 W/m·K	Cumas diomailt teasa
Seoltacht Leictreach	35-40% IACanna	Iarratais Sciath EMI
Teas sonrach	{860 j/kg · k	Ríomhaireachtaí mais theirmeacha
Leathnú Teirmeach (CTE)	23.5 ×10⁻⁶/K	Tuar strus teirmeach
Modulus Young	71.7 GPA	Stiffness struchtúrach
Cóimheas Poisson	0.33	Samhaltú Elasticity
Ráta fáis crack tuirse	da/dn=3 × 10⁻⁹ (ΔK) ³ · ⁵	Dearadh lamháltais damáiste
Fuinneamh briste (G₁C)	28-32 kJ/m²	Measúnú ar fhriotaíocht tionchair

9. Prótacail Dearbhaithe & Tástála Cáilíochtapíos

Córas cigireachta éigeantach:

Comhdhéanamh ceimiceach:

Speictreascópacht astaíochta optúla

Fíorú na mór -eilimintí agus na n -eisíontas go léir

Tástáil mheicniúil:

Tástáil iomlán teanntachta (L, LT, ST Treoracha)

Tástáil chruatachta briste K₁c

Suirbhé cruas (íosmhéid greille 25mm)

Tástáil neamh-millteach:

Cigireacht Ultrasonaic in aghaidh AMS-STD-2154 Aicme A.

Iniúchadh treáite ar dhromchlaí criticiúla

Tástáil Reatha Eddy (Roghnach)

Anailís Microstruchtúir:

Méid gráin agus moirfeolaíocht

Measúnú Athchriostalaithe

Rátáil chuimsithe in aghaidh ASTM E45

Tástáil táirgthe:

Paraiméadair Cóireála Teasa Fíorú

Tástáil íogaireachta a mhúchadh

Mapáil seoltachta leictreach

Doiciméadú deimhniúcháin:

Tuarascáil Tástála Ábhar (MTR) in aghaidh an en 10204 3.1/3.2

Deimhniú anailís cheimiceach

Deimhniú airíonna meicniúla

Taifid Cairt Cóireála Teasa

Tuairiscíonn NDT le critéir ghlactha

Doiciméadú fíoraithe temper

Paraiméadair rialaithe próisis

Achoimre ar shonraí próisis staitistiúil

Faisnéis inrianaitheachta Lot

10. Buntáistí Iarratais & Feidhmíochta

Príomhiarratais aeraspáis:

Struchtúir Bulkhead

Sparáin sciatháin agus struchtúir iompraíochta

Comhpháirteanna fearas tuirlingthe

Frámaí fuselage agus faiséinseal

Baill struchtúracha rannóige tiubh

Craicne Sciathán Uachtarach

Feistis ard-ualach

Struchtúir diúracáin

Crua -earraí cúltaca struchtúrtha

Feistis nasc criticiúil

Buntáistí feidhmíochta vs . 7075:

Neart teanntachta 10-15% níos airde

20-25% Feabhsaíodh déine briste

Friotaíocht creimthe struis níos fearr

Friotaíocht creimthe exfoliation feabhsaithe

Friotaíocht fáis crack tuirse níos fearr

Lamháltas damáiste feabhsaithe

Neart iarmharach níos airde tar éis tionchair

Cobhsaíocht theirmeach níos fearr

Meaitinability níos fearr i rannóga tiubha

Airíonna feabhsaithe trí thiús

11. Riachtanais stórála agus láimhseálaCur síos ar tháirgí

Prótacal Láimhseáil Ábhar:

Timpeallacht stórála:

Teocht: Céim 15-25

Taise:<65% RH

Cosaint ó deascadh

Leithlisiú ó tháirgí cruach

Treoirlínte Ardaithe:

Ardú ilphointe le barraí scaipthe

Scilleanna neamh-mhiotalacha

Clibeanna Te: Pláta brionnaithe cóimhiotail alúmanaim crua 7050 Ultra, an tSín 7050 Ultra Hard Alúmanam Alúmanaim Déantóirí Plátaí, Soláthraithe, Monarcha
