5052 Pláta brionnaithe cóimhiotail alúmanaim

5052 Is féidir le pláta brionnaithe alúmanaim atá frithsheasmhach in aghaidh creimthe, mar ábhar cóimhiotail alúmanaim ardcháilíochta, cobhsaíocht a choinneáil i dtimpeallachtaí creimneacha éagsúla. Is féidir leis an scannán ocsaíde ar a dhromchla cur in aghaidh creimeadh na meán creimneach amhail ocsaídeoirí, aigéid láidre, agus alcaileacha láidir.

Glaoigh Linn

1. Comhdhéanamh Ábhar & Próiseas Déantúsaíochta

Is é atá i 5052 cóimhiotal alúmanaim (ASTM B209, AMS 4015) ná cóimhiotal Al-MG neamh-théite atá optamaithe le haghaidh friotaíocht creimthe eisceachtúil agus dea-inmharthanacht. Tugann an leagan pláta brionnaithe airíonna meicniúla feabhsaithe trí phróiseáil dífhoirmithe rialaithe:

Ceimic chóimhiotal:

Maignéisiam (MG): 2.2-2.8% (neartú ar réiteach soladach)

Cróimiam (CR): 0.15-0.35% (Feabhsaitheoir Friotaíochta Creimthe)

Iarann (Fe): níos lú ná nó cothrom le 0.40% uasmhéid

Silicon (Si): Níos lú ná nó cothrom le 0.25% Max

Bunábhar:

Alúmanam (AL): Níos mó ná nó cothrom le 96.5% (iarmhéid)

Eisíontais rialaithe:

Copar (Cu): Níos lú ná nó cothrom le 0.10% Max

Since (Zn): níos lú ná nó cothrom le 0.10% uasmhéid

Mangainéis (MN): Níos lú ná nó cothrom le 0.10% Max

Próiseas brionnaithe speisialaithe:

Táirgeadh tinne teilgthe: 650-690 céim teocht leá

Homogenization: 540-560 céim ar feadh 10-18 uair an chloig

Réamhthéamh: 400-450 céim ar feadh 1.5-2.5 uair an chloig

Oscailte Die Forging:

Dífhoirmiú Tosaigh: 425-450 Céim

Pasanna deiridh: 350-400 céim

Cóimheas dífhoirmithe: 3: 1 go 5: 1

Fuarú rialaithe: 30-50 céim /uair go comhthimpeallach

Faoiseamh Strus: 290-315 Céim ar feadh 1-2 uair an chloig

Meaisíniú beachta: Lamháltais saincheaptha

Léirithe faoi Chóras Cáilíochta ISO 9001: 2015 le hinrianaitheacht ábhair iomlán.

2. Airíonna meicniúla de phláta brionnaithe 5052

Maoin	Íosta	Gnáth-	Caighdeán tástála	Buntáiste thar phláta rollta
Neart teanntachta deiridh	215 MPa	230-260 MPA	ASTM B557	Neart 10-15% níos airde
Neart Toradh (RP0.2)	170 MPa	180-210 MPa	ASTM B557	Airíonna feabhsaithe trí thiús
Fadú (tomhsaire 50mm)	12%	16-20%	ASTM B557	Insínteacht iseatópach níos fearr
Neart lomadh	140 MPa	150-170 MPa	ASTM B769	Airíonna imeall feabhsaithe
Neart tuirse (10⁷)	130 MPa	140-150 MPa	ASTM E466	Friotaíocht tuirse níos fearr 15-20%
Cruas (Brinell)	60 HB	68-75 HB	Astm e10	Próifíl chruas aonfhoirmeach
Fuinneamh Tionchair (Charpy)	22 J	25-30 J	ASTM E23	Diana feabhsaithe
Modal leaisteachas	70.3 GPA	71-72 GPA	ASTM E111	Freagra leaisteach comhsheasmhach
Toradh comhbhrúite	180 MPa	190-215 MPa	Astm e9	Cumas iompraíochta níos fearr

3. Rialú microstruchtúir a chruthú

Paraiméadair brionnaithe beachta:

Cóimheas brionnaithe (laghdú iomlán):

Íosmhéid: 3: 1

Optimal: 4.5: 1

Uasmhéid: 6: 1

Rialú treo a chruthú:

Dífhoirmiúchán il-threo

Laghdú 15% ar a laghad ar an treo tánaisteach

Próifíl teochta:

Ag tosú: Céim 425-450

Deiridh: Céim 350-380

Ráta fuaraithe: aer rialaithe fionnuar

Saintréithe microstruchtúrtha:

Méid gráin: ASTM 6-8 (20-45μm)

Struchtúr gráin: Equiaxed le fadú íosta

Céimeanna idirmheánacha:

Scaipthe al₃fe

Cáithníní al₈mg₅ (méid rialaithe)

Dlús dí-áitithe: 5-7 × 10¹⁰/cm²

Codán athchriostalaithe: 90-100%

Uigeacht: Treoshuíomh crystallographic randamaithe

Innealtóireacht Teorann Gráin: Teorainneacha Feabhsaithe Ard-Uillinn

4. Sonraíochtaí agus lamháltais tríthoiseacha

Paraiméadar	Raon caighdeánach	Lamháltas préimhe	Lamháltas tráchtála
Tiús	10-200 mm	± 0.5 mm	± 1.0 mm
Leithead	600-2500 mm	± 3 mm	± 5 mm
Fad	1000-4000 mm	± 5 mm	± 10 mm
Splanta	N/A	0.2% de thrasnán	0.5% de thrasnán
Garbh dromchla	N/A	3.2 μM RA Max	6.4 μM RA Max
Ga cúinne	2-5 mm	± 1 mm	± 2 mm
Straightness Edge	N/A	0.5 mm/m	1.0 mm/m

Cumais speisialta:

Tiús barrchaolaithe: Cóimheas suas le 4: 1

Dromchlaí comhrianaithe: Próifíliú 3D ar fáil

Roghanna cruth gar-ghlan: Liúntas meaisínithe laghdaithe

Gnéithe lárnacha: is féidir bosses, pads, agus easnacha a dhéanamh

Foirmle meáchain: tiús (mm) × leithead (m) × fad (m) × {2.68=meáchan (kg)

5. Feidhmíocht Friotaíochta Creimthe

Comhshaol	Feidhmíocht	Ráta creimthe	Modh cosanta
Atmaisféar muirí	Thar cionn	<0.05 mm/yr	Anodizing (Cineál II)
Uisce úr	Thar cionn	Neamhbhríoch	Níl aon cheann ag teastáil
Sprae salainn (ASTM B117)	An -mhaith	{1000+ uair an chloig	Comhshó cheimiceach
Nochtadh tionsclaíoch	Thar cionn	<0.1 mm/yr	Séalaithe cóta soiléir
Creimeadh struis	Thar cionn	Imdhíonacht ag toradh	Níl aon cheann ag teastáil
Comhoiriúnacht Galvanic	Go maith	Leithlisiú ag teastáil	Leicneáin inslithe
Creimeadh creimthe	Go maith	Claonadh íseal	Optamú dearaidh

Roghanna Feabhsú Dromchla:

Anodizing:

Cineál II (sulfarach): 10-25μm

Cineál III (crua): 25-75μm

BORIC-SULFURIC: 5-15μm

Tiontú ceimiceach:

Chromate (MIL-DTL-5541)

Cróimiam fánach

Córais Tíotáiniam-Zirconium

Cóireálacha meicniúla:

Caitheamh lámhaigh (8-12 Almen)

Scuab críochnú

Pléascadh bead

6. Feidhmíocht meaisínithe & monaraithe

Oibriú	Ábhar uirlisí	Paraiméadair Molta	Cáilíocht an dromchla
Muileáil	HSS-CO, Carbide	VC =350-450 m/min, fz =0.2 mm	RA 0.8-2.5 μm
Druileála	Druileanna cairbíde	VC =80-120 m/min, fn =0.2 mm/rev	H8 Lamháltas
Casadh	Ionsáigh PCD	Vc =500-800 m/min	RA 0.4-1.6 μm
Leasú	Sconnaí HSS-E	Vc =15-25 m/min	Próifíl Snáithe Maith
Sásamh	Cairbídí-tiús	60-80 m/min, 2-4 fiacla gafa	Imeall glan
Gearradh uisce	Garnet scríobach	3800 barra, 0.4-0.8 kg/min	Lamháltas ± 0.1 mm

Saintréithe a fhoirmiú:

Bend ga (íosmhéid): 1.0t (t {= tiús)

Cumas fadú: brú aonfhoirmeach 15-20%

Fachtóir Springback: 0.93-0.96

Teorainn Oibre Fuar: Brú 15-18% Cruanú

Foirmiú te: 260-370 Céim Molta Molta

Cóireáil iarfhoirm: Níl aon cheann ag teastáil

7. Teicneolaíochtaí Táthúcháin & Ceangailte

Próisis táthúcháin molta:

Tungstain Gáis Táthú stua (GTAW):

Filler: ER5356 nó ER5183

Sciath: 100% Argon

Glanadh Réamh-Thia: Riachtanach

Táthú stua miotail gáis (GMAW):

Filler: ER5356

Sciath: Argon + 30% Helium

Mód: Aistriú Sprae Pulse

Frithchuimilt Stir Welding (FSW):

Uirlis RPM: 800-1200

Ráta beatha: 200-400 mm/min

Ábhar Uirlisí: H13 Cruach

Modhanna Meicniúla Ceangail:

Rivets Féin-Piercing: Comhoiriúnacht den scoth

Scriúdh druileála sreafa: maith do chodanna tanaí

Nascadh greamaitheach: den scoth le córais eapocsa

Cliniciú: ceadaíonn dea -inmharthanacht joints rathúla

Cóireáil iar táthaithe:

Faoiseamh struis: 175-200 céim ar feadh 1 uair an chloig

PWHT: Ní gá (neamh-théamh inchóireáilte)

Cóiriú: Molta le haghaidh feidhmchlár tuirse

Cigireacht: Dath treáite le haghaidh joints criticiúla

8. Airíonna Fisiceacha le haghaidh Dearadh Innealtóireachta

Maoin	Luach	Tábhacht iarratais
Dlús	2.68 g/cm³	Dearadh struchtúrach éadrom
Raon leá	605-650 céim	Teorainn teochta próisis
Seoltacht theirmeach	138 W/m·K	Iarratais doirteal teasa
Seoltacht Leictreach	35% IACS	Iatáin leictreacha
Teas sonrach	880 j/kg · k	Dearadh Bainistíochta Teirmeach
CTE (céim 20-100)	23.8 ×10⁻⁶/K	Ríomh comhpháirteach leathnaithe
Modal leaisteachas	70.3 GPA	Anailís sraonadh
Cóimheas Poisson	0.33	Paraiméadar Insamhladh FEA
Cumas dampála	0.002-0.003	Iarratais ar Rialú Creathaidh

9. Rialú Cáilíochta & Deimhniú

Prótacal tástála:

Anailís cheimiceach: Speictreascópacht astaíochta optúla

Tástáil mheicniúil:

Suite tástála teanntachta iomlán (L, LT, ST Treoracha)

Mapáil chruas ar fud na rannóige

Meastóireacht Microstruchtúr:

Cinneadh méid gráin

Rátáil chuimsithe

Anailís ar chéim idirmheánach

Tástáil neamh-millteach:

Ultrasonaic in aghaidh ASTM B594

Dye treáite le haghaidh lochtanna dromchla

X-gha d’iarratais chriticiúla

Cigireacht tríthoiseach:

Fíorú CMM ar thoisí criticiúla

Scanadh léasair 3D le haghaidh geoiméadraí casta

Tomhas Próifíl Dromchla

Deimhnithe atá ar Fáil:

ISO 9001: 2015 Bainistíocht Cáilíochta

Caighdeán aeraspáis AS9100D

Norsok M-650 le haghaidh Iarratais Mara

NACE MR0175/ISO 15156 Comhlíonadh

PED 2014/68/AE do threalamh brú

Deimhniú Ábhar Cláraigh Lloyd

Faomhadh Ábhar DNV-GL

Teastas Tástála Ábhar EN 10204 3.1/3.2

10. Iarratais Tionscail & LáimhseáilCur síos ar tháirgí

Príomhiarratais:

Comhpháirteanna agus feistis mhuirí

Trealamh Próiseála Ceimiceach

Struchtúir iompair

Trealamh Próiseála Bia

Comhpháirteanna ailtireachta

Soic agus flanges árthach brú

Trealamh déantúsaíochta leathsheoltóra

Comhpháirteanna crua -earraí míleata

Comhlachtaí comhla agus caidéil caidéil

Struchtúir Feithiclí Iarnróid

Treoirlínte Láimhseáil Ábhar:

Ardú agus Iompar:

Úsáid slings níolóin leathana

Seachain teagmháil slabhra leis an dromchla

Tacaigh go hiomlán le plátaí móra

Cosc a chur ar charnadh taise

Riachtanais Stórála:

Stóráil i dtimpeallacht thirim (<65% RH)

Seachain teagmháil le hábhair cruach

Úsáid ábhair phacála neodrach pH

Stóráil go hingearach nuair is féidir

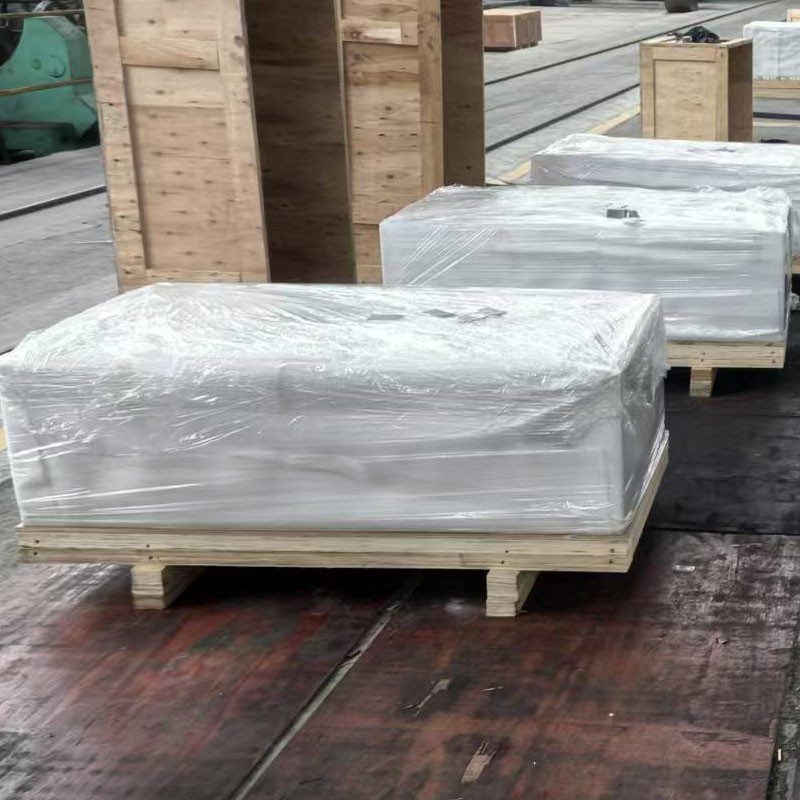

Cosaint Dromchla:

Iarratas ar Scannán Cosanta

Idir-threalamh le páipéar neodrach pH-neodrach

VCI (coscairí creimthe so -ghalaithe)

Cosantóirí imeall le linn iompair

Ullmhú meaisínithe:

Acclimatize chun teocht an tsiopa

Glan le glantaigh neamh-alcaileacha

Úsáid uirlisí tiomnaithe alúmanaim

Cuir sreabhán gearrtha i bhfeidhm go sonrach le haghaidh alúmanaim

11.Cur síos ar tháirgí

Buntáistí maoine meicniúla:

Airíonna feabhsaithe trí thiús

Athrú treo laghdaithe (anisotropy)

Feidhmíocht Feabhsaithe Tuirse (15-20%)

Meaitinability níos fearr agus saol na huirlise

Cobhsaíocht tríthoiseach níos fearr sa tseirbhís

Sochair mhicrostruchtúrtha:

Struchtúr gráin scagtha

Póirseacht laghdaithe (<0.5%)

Dáileadh idirmheánach rialaithe

Éifeachtaí deighilte íoslaghdaithe

Uigeachtaí crystallographic fabhracha

Difreálaithe Feidhmíochta:

Lamháltas damáiste níos airde

Friotaíocht creimthe struis feabhsaithe

Cumas ualaigh dinimiciúil feabhsaithe

Coinneáil maoine ardteochta níos fearr

Friotaíocht níos fearr in aghaidh dífhoirmiú timthriallach

12. Inbhuanaitheacht & Breithnithe ComhshaoilCur síos ar tháirgí

Méadrachtaí táirgthe ábhair:

Fuinneamh corpraithe: 165-180 MJ/kg

Lorg carbóin: 9.5-11 kg co₂e/kg

Ábhar athchúrsáilte: suas le 75% ar fáil

Úsáid uisce: 11-15 m³/tonna méadrach

Athchúrsáil: 100% gan aon díghrádú

Comhlíonadh ROHS: Deimhnithe Comhlíonta Iomlán

Stádas Reach: Gan Substaintí SVHC

Breithnithe Saolré Timthriallta:

Saol na Seirbhíse: 25-40+ Blianta i dtimpeallachtaí muirí

Cothabháil: Ceanglais íosta

Deireadh saoil: Luach ard scrap agus éifeachtúlacht athchúrsála

Aisghabháil Fuinnimh: 95% Sábháil Fuinnimh vs.

Tionchar diúscartha: Aicmiú neamh-tocsaineach, neamhghuaiseach
