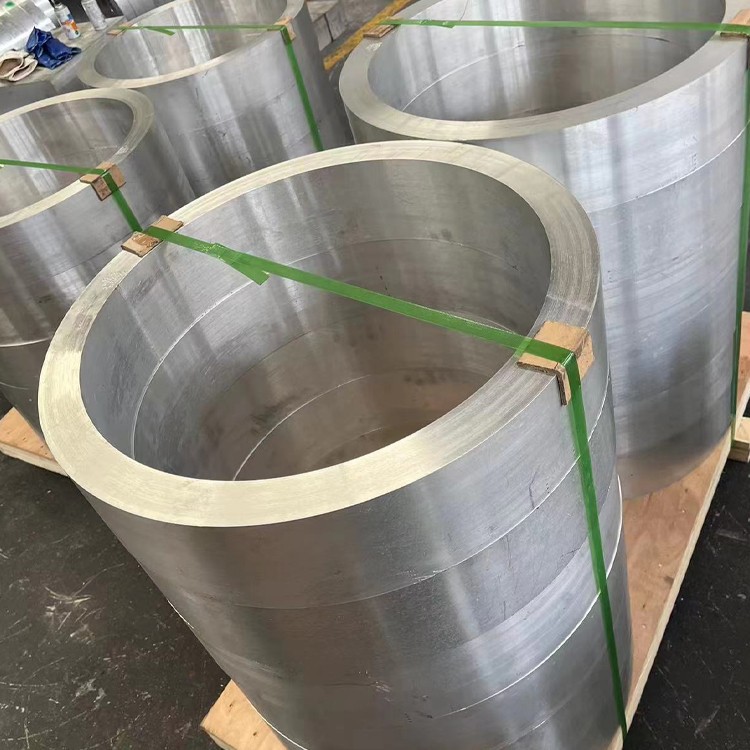

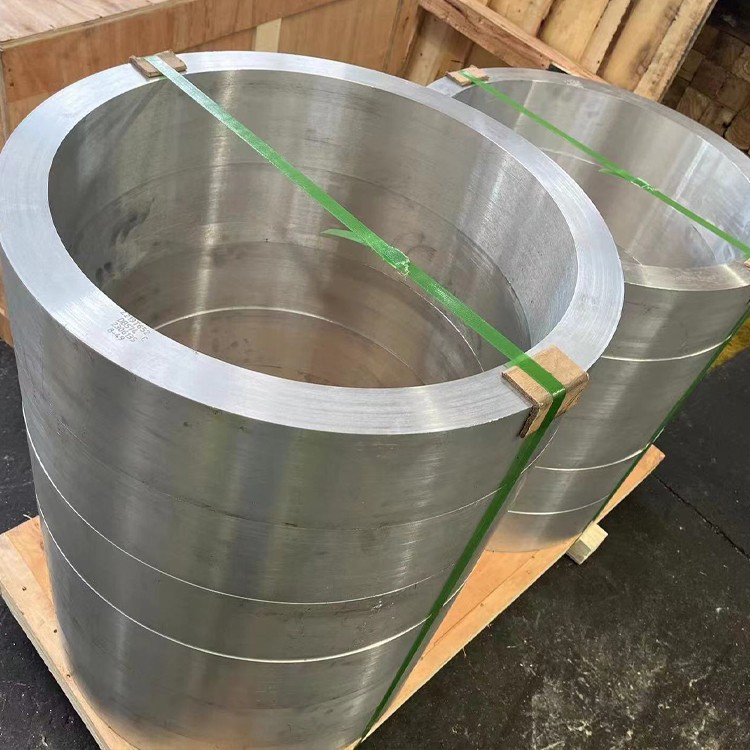

Feadán brionnaithe alúmanaim 2A12 le haghaidh aeraspáis

Tá píopa brionnaithe alúmanaim 2A12 déanta as cóimhiotal alúmanaim 2A12, a bhfuil a neart ard agus a chruas air. Is féidir leis an gcóimhiotal seo dul faoi chóireáil teasa chun a chuid airíonna meicniúla a fheabhsú tuilleadh. Mar gheall ar a n -airíonna meicniúla den scoth agus a fheidhmíocht táthúcháin, úsáidtear píopa brionnaithe alúmanaim 2A12 go forleathan in iarratais thionsclaíocha éagsúla.

Glaoigh Linn

1. Comhdhéanamh Ábhar & Próiseas Aerospace

2A12 (AA2124) Comhlíonann feadáin bhrionnaithe Aerospace-grád le sonraíochtaí AMS 4157, ASTM B247, agus MIL-T-9046, le haghaidh cóimheas neart-le-meáchain is fearr i gcomhpháirteanna criticiúla eitilte:

Ceimic chóimhiotal:

Copar (CU): 3.8-4.9% (neartú príomhúil)

Maignéisiam (MG): 1.2-1.8% (cruachan deasctha)

Mangainéis (MN): 0.30-0.9% (mionchoigeartú gráin)

Bunábhar:

Alúmanam (AL): Níos mó ná nó cothrom le 92.5% (iarmhéid)

Eisíontais rialaithe:

Iarann (Fe): níos lú ná nó cothrom le 0.30% uasmhéid

Sileacain (Si): Níos lú ná nó cothrom le 0.50% uasmhéid

Since (Zn): níos lú ná nó cothrom le 0.25% uasmhéid

Tíotáiniam (TI): Níos lú ná nó cothrom le 0.15% Max

Prótacal cruthaithe beacht:

Réamh-Téamh: 390-430 Céim faoi Argon Shield

FREAGAIREACHT ISATHERMAL: 350-400 céim ± 10 Céim

Cóimheas Laghdaithe: 5: 1 Íosmhéid

Rialú Ráta Strain: 0.1-3 Sec⁻¹

Ailíniú sreafa gráin: diall fadaimseartha ± 5 chéim

Riachtanais Phreasa: 12,000-40,000 tonna hiodrálach

Atmaisféar Teirmeach Iar-Dhrugaí: Cothromú Strus ag 250 céim /2hr

Deimhnithe do NADCAP AC7102 le haghaidh Graoine Aerospace le hinrianaitheacht dhigiteach iomlán in aghaidh na gcaighdeán AS9100.

2. Feidhmíocht Mheicniúil i Seirbhís Aerospace

Maoin	Tearc t6 brionnaithe	Bunlíne easbhrúite	Caighdeán aeraspáis
Neart teanntachta deiridh	440-470 MPA	400-430 MPa	Astm e8
Neart Toradh (RP0.2)	290-330 MPa	260-290 MPa	Astm e8
Fadú (%)	10-15%	7-12%	Astm e8
Briste briste kic	38 mpa√m	32 mpa√m	ASTM E399
Neart tuirse (10⁷)	145 MPa	120 MPa	ASTM E466
Neart comhbhrú	420 MPa	380 MPa	Astm e9
Réabadh struis (céim 100hr/100)	180 MPa	150 MPa	ASTM E139
Neart imthacaí	620 MPa	570 MPa	ASTM E238

Soláthraíonn cóimheas anisotrópachta níos fearr (l/t =0.85) 18-22% níos airde i gcoinne easbhrúite traidisiúnta in iarratais sparán sciatháin.

3. Cóireáil teasa & rialú microstruchtúrtha

Cóireáil aeraspáis T6:

Cóireáil Réitigh: 495 céim ± 5 chéim ar feadh 1-2 uair an chloig

Rialú atmaisféir:<20ppm oxygen

Múchadh: Réiteach Pyrrolidone Polyvinyl (CONC 40%)

Quench rate: >170 céim /soic ag croílár

Cobhsú: -55 Céim Cryogenic Hold/3hr

Aosú: 190 céim /12hr + 160 Céim /10hr Aosú Duplex

Gnéithe Microstruchtúracha:

Méid gráin: ASTM 8-9 (10-20μm)

Struchtúr deascán: céim S '(al₂cumg) ceannasach

Déine Uigeachta: 3.0-4.5 iolraithe randamacha

Dlús dí -áitithe: 8 × 10¹⁰/cm²

Dáileadh Céim:

Cáithníní Al₂cu: 0.3-0.8μm

Cáithníní al₂cumg: 20-50nm

Recrystallization:<5%

4. Beachtas Toiseach Aerospace-Grád

Paraiméadar	Raon caighdeánach	Lamháltas criticiúil eitilte	Cumraíochtaí speisialta
Trastomhas seachtrach	20-450 mm	± 0.02% OD	Trasghearrthacha éilipseacha
Tiús balla	1.5-25 mm	± 3% wt	Ballaí tiús athraitheach
Fad	1-10 m	+0/-0.8 mm	Suas le 15m rannóga
Ubhalcht	Níos lú ná nó cothrom le 0.4%	Níos lú ná nó cothrom le 0.15% do actuators	-
Díreachcht	0.5 mm/m	0.1 mm/m (línte hiodrálacha)	-
Sruidín balla	Níos lú ná nó cothrom le 0.3% TIR	Níos lú ná nó cothrom le 0.1% TIR (córais bhreosla)	-

Modhanna déantúsaíochta aeraspáis:

Casadh ag cruthú do chodanna tanaí ballaí

Sreabhadh mandrel ag teacht

Preas Preas isothermal

Comhtháthú flange rolladh fáinne

Foirmiú Superplastic le haghaidh cruthanna casta

5. Marthanacht chomhshaoil i gcoinníollacha eitilte

Comhshaol	Rátáil taibhithe	Méadrachtaí díghrádaithe	Córais Mhaolaithe
Rothaíocht airde	Thar cionn	<0.001% dimensional change	Passivation in aghaidh an AMS 2470
Sreabhán hiodrálach	Rang A.	Creimeadh 0.05 mm/bliain	Ocsaídiú leictrealaíoch plasma
Tumoideachas scairdbhreosla	Go maith	Meáchan a fháil<0.5 mg/cm²/yr	Plating nicil leictrearaigh
Rothaíocht theirmeach	Thar cionn	ΔCTE comhoiriúnaithe le comhdhúile	Bacainní teirmeacha grádaithe
Coinníollacha oighrithe	Go maith	Dochar tuirse<8%	Bratuithe frith-oighrithe

Feabhsú dromchla:

Anodizing aigéad crómach: tiús 8-15μm

Cóireáil Tiodize®: Bealaidh Scaipthe Sold

HVOF WC-10CO: Cosaint 1200 HV50

Séalaithe Hermetic: Sraitheanna SiO₂ a bhfuil baint ag gaile le gaile

6. meaisínithe le haghaidh comhpháirteanna aeraspáis

Oibriú	Sonraíocht uirlisí	Paraiméadair	Iarratais Aerárthaí
Beacht leadránach	Cairbíd brataithe diamaint	180-250 m/min, 0.05mm/rev	Sorcóirí fearas tuirlingthe
Muilleoireacht 5-ais	Uirlisí Sialn Nano-Chuideacha	500-700 m/min	Feistis rib sciatháin
Druileáil gunna	Cairbíd chothaithe ag chuisnithe	30-50 m/min	Ráillí insteallta breosla
Meilt Snáithe	Rothaí CBN	10-15 m/min	Snáitheanna mount innill
Sciáil	Uirlisí Foirm PCD	80-120 m/min	Calafoirt iomadúla hiodrálacha

Buntáistí meaisínithe:

Críochnú dromchla: RA 0.1-0.4μm is féidir a bhaint amach

Feabhsú Cryo-Machining:

Saol na huirlise: +250%

Strus Iarmharach: Próifíl Chomhbhrúite

Cumas EDM: cobhsaí le leictreoidí copair-tungstan

Cobhsaíocht Thoiseach: ± 0.005mm/m tar éis meaisínithe

7. Aerospace ag teacht le teicneolaíocht

Frithchuimilt paraiméadair táthúcháin:

Dearadh Uirlisí: WC-CO Gualainn Scríofa

Rothlú: 600-900 rpm

TRAVERSE: 80-200 mm/min

Fórsa síos: 12-20 kN

Cáilíocht Weld:

Éifeachtúlacht UTS: 95% tuismitheoir miotail

Feidhmíocht Tuirse: Bunábhar 90%

Modhanna Ceangail Malartacha:

Táthú léasair léasair:

Cumhacht: 4-6 kW

Luas: 2-5 m/min

Sciath: imbhalla gáis héiliam

Nascadh greamaitheach:

Scannáin Polyimide Epoxy: 25 MPa Lithe ag 150 Céim

Prep dromchla: Cóireáil sol-gel

Ceangal meicniúil:

HI-LITE® COLLARS: Neart lomadh 160-ksi

Córais Lockbolt: Creathadh Frithsheasmhach go 2000Hz

8. Airíonna Fisiceacha do Chórais Eitilte

Maoin	Luach	Tábhacht aeraspáis
Dlús	2.78 g/cm³	30% níos éadroime ná an Tíotáiniam
CTE (céim 20-150)	22.7 μm/m · Céim	Comhoiriúnaithe le comhdhúile carbóin
Seoltacht theirmeach	138 W/m·K	Éifeachtúlacht fuaraithe eitleáin
Friotachas leictreach	44 nΩ·m	Éifeachtacht sciath EMI
Modulus leaisteach	73 GPA	Optimization Flex Sciathán
Cumas dampála	0.003	Tanú creathadh
So -ghabhálacht mhaighnéadach	0.72×10⁻⁶	Neamh-chur isteach le braiteoirí
Dianacht chrióigineach (-196 céim)	42 MPA√m	Comhoiriúnacht Córas LH2/LOX

9. Fíorú cáilíochta & deimhniú aeraspáis

Meastóireacht neamh-millteach:

Array céimnithe UT: Tóireadóirí 15MHz (Brath 0.3mm lochtanna)

Tomagrafaíocht X-gha: Réiteach 5μm voxel

Eagar reatha Eddy: Braite crack 0.2mm

Iniúchadh teirmeagrafach: Réiteach fodhromchla 2μm

Mapáil Strus Iarmharach: XRD le méid 10μm ar an láthair

Tástáil deimhniúcháin:

Tástáil Tuirse: 10⁹ Cumas timthrialla

Tástáil creep: 10,000hr/150 céim

SCC Threshold: >120 MPa in aghaidh an ASTM G47

Friotaíocht inadhainteachta: i bhfad 25.853 comhlíontach

Outgassing:<1.0% TML, <0.1% CVCM per ESA ECSS

Ceaduithe tionscail:

AS9100 Bainistíocht Cáilíochta Aerospace

NADCAP AC7117 NDE Próiseas Speisialta

MIL-F-83142 Deimhniú Forgú

Faomhadh táirgthe EASA 21G

Comhlíonadh Clárúcháin ITAR

10. Iarratais Aerospace

Úsáidí príomh -aeraspáis:

Naisc chasmhóiminte fearas tuirlingthe

Seafta rótar héileacaptair

Sorcóirí achtúire hiodrálacha

Canisters seoladh diúracáin

Trussaí struchtúracha spásárthaí

Scairdeanna Comhbhrúiteora Inneall

Rianta flap sciatháin

Naisc Rialaithe Eitilte

Pacáistiú agus láimhseáil:

Scragall scragall VCI nítrigine

Coimeádáin faoi rialú desiccant

Láimhseáil Níolón Níolóin Neamh-Mharaidh

Prótacail Tionóil Seomra Glan

AS6081 Cosaint Góchumtha
