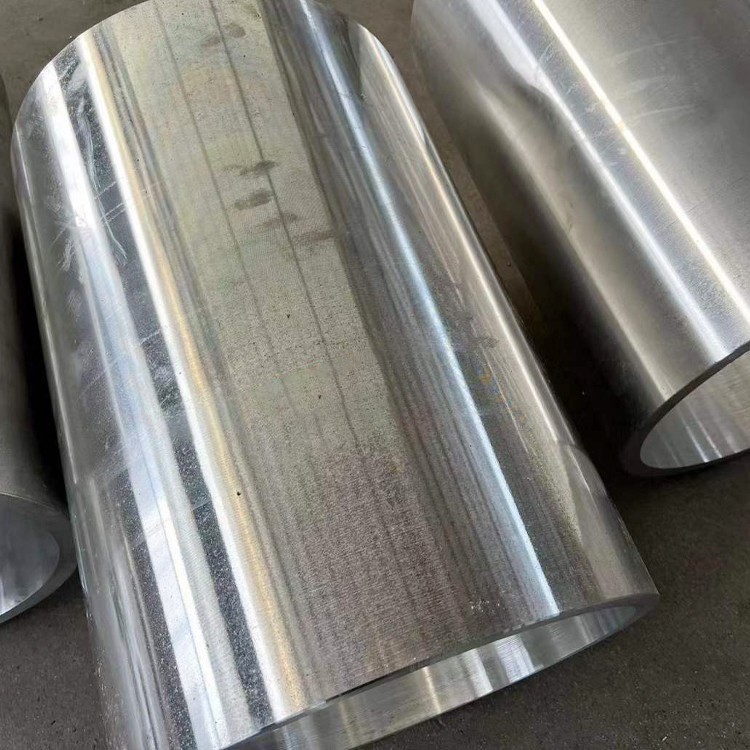

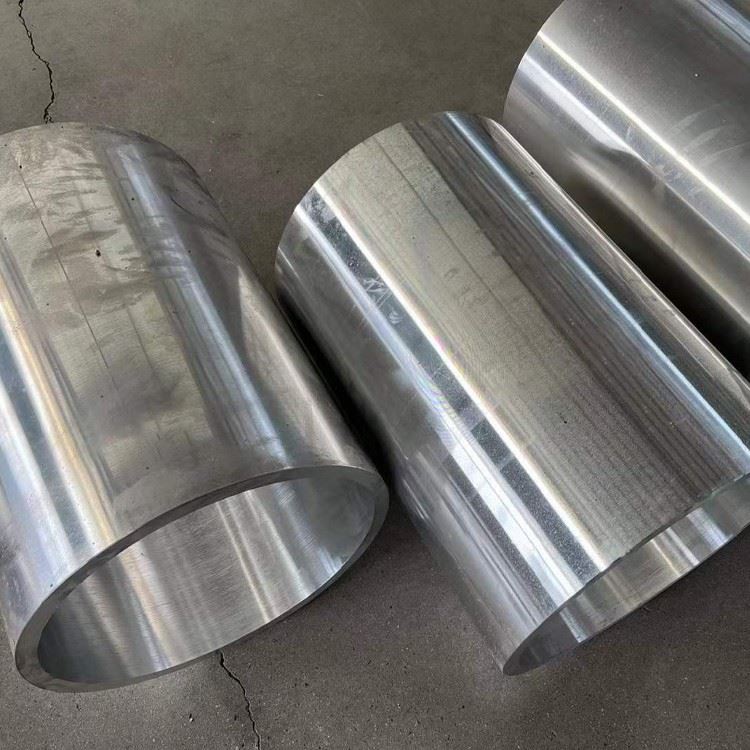

7050 Píopa Alúmanaim Trastomhas Mór

7050 Baineann feadáin alúmanaim mór-trastomhas leis an gcatagóir cóimhiotail ard-neart, teasa in-treisithe. Is neart neamhghnách iad a saintréithe, frithsheasmhacht in aghaidh creimeadh a scamhadh, agus scoilteadh creimthe struis. Úsáidtear na píblínte seo go forleathan chun comhpháirteanna struchtúracha aerárthaí a mhonarú, amhail plátaí tiubha meánmhéide, páirteanna easbhrúite, páirteanna brionnaithe saor in aisce, agus gastóirí bás. Ní mór go mbeadh frithsheasmhacht ard ag na cóimhiotail a úsáidtear sna codanna seo i gcoinne creimeadh a spalláil, scáineadh creimthe struis, déine briste, agus friotaíocht tuirse.

Glaoigh Linn

1. Comhdhéanamh Ábhar & Próiseas Déantúsaíochta

7050 (AMS 4050m, ASTM B247) Píopaí trastomhas mór mar chuid de chóras cóimhiotalacha copair-since-magnesium atá optamaithe le haghaidh feidhmchlár struchtúrach ard-neart:

Ceimic chóimhiotal:

Since (Zn): 5.7-6.7% (neartú príomhúil)

Maignéisiam (MG): 1.9-2.6% (cruachan deasctha)

Copar (Cu): 2.0-2.6% (Friotaíocht Creimthe Strus)

Eilimintí a rianú:

Zirconium (ZR): 0.08-0.15% (mionchoigeartú gráin)

Iarann (Fe): níos lú ná nó cothrom le 0.15% uasmhéid

Silicon (Si): Níos lú ná nó cothrom le 0.12% Max

Mangainéis (MN): Níos lú ná nó cothrom le 0.10% Max

Ardphróiseas monaraíochta:

Billet Réamh-Téamh: Céim 430-480 (Atmaisféar Argón)

Easbhrúite te: céim 315-410 ag preasfhórsa 100-350 mn

Tarraingt fuar méide: Laghdú 15-30%

Stretch Straightening: Fadú buan 1-3%

Cóireáil teasa: T7451/T7651 Aosú Dílseánaigh

Calabrú: Córas Méideanna Pláinéadach 3-Rolla

Críochnú dromchla: micrea-peening (0.5-1.2μm RA)

Deimhnithe do AMS-QQ-A-200/11 agus do chaighdeáin EN 754 le inrianaitheacht ábhair dhigiteach iomlán.

2. Airíonna meicniúla do struchtúir throma

Maoin	T7451 temper	T7651 temper	Caighdeán tástála
Neart teanntachta deiridh	510-550 MPa	530-570 MPa	Astm e8
Neart Toradh (RP0.2)	455-495 MPA	470-510 MPA	Astm e8
Fadú (%)	9-12%	7-10%	Astm e8
Briste briste kic	32 mpa√m	29 mpa√m	ASTM E399
Toradh comhbhrú	480-520 MPA	500-540 MPa	Astm e9
Neart lomadh	300-335 MPa	310-345 MPa	ASTM B565
Neart tuirse (10⁷)	160-185 MPA	180-205 MPa	ASTM E466
Neart imthacaí	840-890 MPA	860-910 MPA	ASTM E238

Coinníonn sé níos mó ná nó cothrom le 90% airíonna meicniúla ag teochtaí ó -55 céim go céim +125 in aghaidh an ASTM E21.

3. Cóireáil teasa & rialú microstruchtúrtha

Seicheamh Aosaithe Dílseánaigh:

Cóireáil Réitigh: 477 céim ± 5 chéim ar feadh 2-4 uair an chloig

Múchadh rialaithe: Múchadh polaiméir ag 40-60 céim /soic

Faoiseamh struis: Dífhoirmiú 3% stráice

Prótacal Aosaithe:

T7451: 107 céim /8hr + 163 Céim /30hr

T7651: 121 céim /6hr + 177 Céim /20hr

Saintréithe microstruchtúrtha:

Méid gráin: ASTM 6-7 (25-40μm)

Struchtúr deasctha:

Céim η '(mgzn₂): 10-30nm

Scaipthe Al₃zr: 5-15nm

Dlús díláithrithe: 4-6 × 10¹⁰/cm²

Struchtúr teorann gráin: η scoite η-chéim

Recrystallization: Níos lú ná nó cothrom le 15%

Innéacs uigeachta:<1.5 random multiples

4. Sonraíochtaí tríthoiseacha do phíopaí móra

Paraiméadar	Raon caighdeánach	Caoinfhulaingt beacht	Cumais speisialta
Trastomhas seachtrach	200-1200 mm	± 0.15% OD	Suas le 2500 mm
Tiús balla	8-80 mm	+10%/-5% wt	3-150 mm ar fáil
Fad	3-20 m	{+10 mm/-0mm	Suas le rannóga 30m
Ubhalcht	Níos lú ná nó cothrom le 0.8%	Níos lú ná nó cothrom le 0.3% (criticiúil)	-
Díreachcht	1.0 mm/m	0.3 mm/m	-
Ingearacht	Níos lú ná nó cothrom le 0.5 céim	Níos lú ná nó cothrom le 0.2 céim	-
Aonfhoirmeacht bhalla	±7%	±3%	-

Teicneolaíochtaí Ardfhoirmithe:

Casadh foirmiú le haghaidh cumraíochtaí deiridh

Sreabhadh ag casadh le haghaidh éagsúlachta tiús

Leathnú pléascach le haghaidh aistrithe méide

Forbraing mandrel le haghaidh foircinn flanged

Cóireáil teasa tuaslagáin logánta

5. Feidhmíocht marthanacht chomhshaoil

Coinníollacha a chur le	Rátáil taibhithe	Príomh -Méadrachtaí	Modhanna cosanta
Nochtadh spraeála salainn	Thar cionn	<0.002 mm/yr corrosion rate	Cóireáil alodine 1200
Scoilteadh creimthe struis	Go maith	Threshold >150 MPa	T7451 temper ró -ard
Creimeadh galbhánach	Measartha	<0.003 mm/yr when isolated	Leithlisiú snáithíneach
Nochtadh atmaisféarach	Thar cionn	Timpeallacht tuaithe 0.0001 mm/bliain	Cumhdach Comhshó Cróim
Taise ard	Go maith	Gan pitting tar éis 3000hr	Anodizing (Cineál II)

Roghanna Feabhsú Dromchla:

Anodizing crua (50-70μm, 500-600 HV)

Ocsaídiú leictrealaíoch plasma (PEO)

Cumhdach HVOF WC-CO (1200-1400 HV)

Plating Nicil Leictreacha (ENP)

Alúmanam Sprae Teirmeach (TSA)

6. Airíonna meaisínithe & monaraithe

Oibriú	Ábhar uirlisí	Paraiméadair Molta	Cruinneas tríthoiseach
Druileáil poll domhain	Gundrills Carbide	25-45 m/min, 0.05-0.12 mm/rev	± 0.05 mm
Muilleoireacht deiridh	Cairbíd brataithe Tialn	250-400 m/min, 0.1-0.3 mm/fiacail	RA 0.8-1.6μm
Leasú	Taps HSS-E brataithe	8-15 m/min, pointe bíseach	6h Lamháltas
Leadránach	Barraí CBN-Tipped	150-250 m/min, 0.05 mm/rev	Grád IT7
Trepanning	Gearrthóirí PCD	60-100 m/min	Runout balla ± 0.1 mm

Buntáistí Meaitinability:

Foirmiú sliseanna: sceallóga gearra briste

Claonadh Imeall Tógtha: Íseal (Aicme B in aghaidh an ISO 3685)

Riachtanais an Fhórsa Gearrtha: 20-30% níos ísle ná Cruach

Rialú strus iarmharach: meaisínithe crióigineach atá in ann

Bailchríoch dromchla tipiciúil: RA 0.4-1.6 μm is féidir a bhaint amach

7. Teicneolaíochtaí Táthúcháin & Ceangailte

Na próisis táthú is fearr:

Paw polaraíocht athraitheach (VPPAW):

Reatha: 180-300A

Luas taistil: 100-250 mm/min

Filler: ER7037 (Al-Zn-Mg)

Frithchuimilt Stir Táthú:

Luas an fhearsaid: 350-600 rpm

TRAVERSE: 80-200 mm/min

Fórsa síos: 12-20 kN

Comhdhearadh speisialaithe:

Ailt mheicniúla ard-neart:

Coiléar swaged le taper 1:15

Bushings oiriúnach cur isteach

Córais nasctha greamaitheacha:

Epoxy Novolac: 25 MPa ag 100 céim

Polúireatán Methacrylate: 18 MPa

Ailt dúbailte táthaithe:

Bearna fréimhe: 0.8-1.5mm

Uillinn Groove: 60 céim ± 5 chéim

Cúl-ghéaga: treá iomlán

8. Airíonna Fisiceacha le haghaidh Iarratais Struchtúracha

Maoin	Luach	Tábhacht struchtúrach
Dlús	2.83 g/cm³	Coigilteas meáchain 60% vs cruach
Modulus Young	71 GPA	Cóimheas stiff-to-medeight
Cóimheas Poisson	0.33	Dáileadh struis
CTE (céim 20-150)	23.6 μm/m · Céim	Comhoiriúnacht theirmeach
Seoltacht theirmeach	130 W/m·K	Diomailt teasa
Friotachas leictreach	41.5 nΩ·m	Urscaoileadh statach
Cumas dampála	0.002	Laghdú creathaidh
Tréscaoilteacht mhaighnéadach	1.00002	Cosaint EMI

9. Tástáil & Deimhniú

Prótacail thástála dian:

Tástáil Ultrasonaic: Tóireadóirí 5-15 MHz, AWS D1.2 Caighdeáin

Cigireacht Reatha Eddy: Íogaireacht 1-3%

Tástáil hidreastatach: brú dearaidh 1.5x

Bristeán Briste: Prótacal ESIS TC24

Tástáil tuirse: 10⁷ Timthriallta ar a laghad

Anailís ar strus iarmharach: Modh díraonta X-ghathaithe

Deimhniú cuimsitheach:

Creidiúnú NADCAP AC7108

Córais Cáilíochta ISO 9001/AS9100

Comhlíonadh PED 2014/68/AE

Faomhadh Cineál DNV GL

Deimhniú Ábhar ABS

Cigireacht MIL-DTL-45225

10. Iarratais Thionsclaíocha

Earnálacha Iarratais Príomhúil:

Creataí struchtúracha aeraspáis

Córais Feadán Seoladh Diúracáin

Sorcóirí hiodrálacha tionsclaíocha

Píopaí insteallta gáis san earnáil fuinnimh

Booms agus airm innealra trom

Tiomáint Mara Shafting

Stóráil gáis ardbhrú

Comhpháirteanna struchtúracha teileascóp

Láimhseáil & Stóráil:

Cumhdach VCI le pacáistí desiccant

Cosantóirí deireadh neamh-mhiotalacha

Sadlaí adhmaid i racaí stórála

Polasaí Teagmhála Díreach Ná Stack

Córais Iompair Coimeádáin ISO
