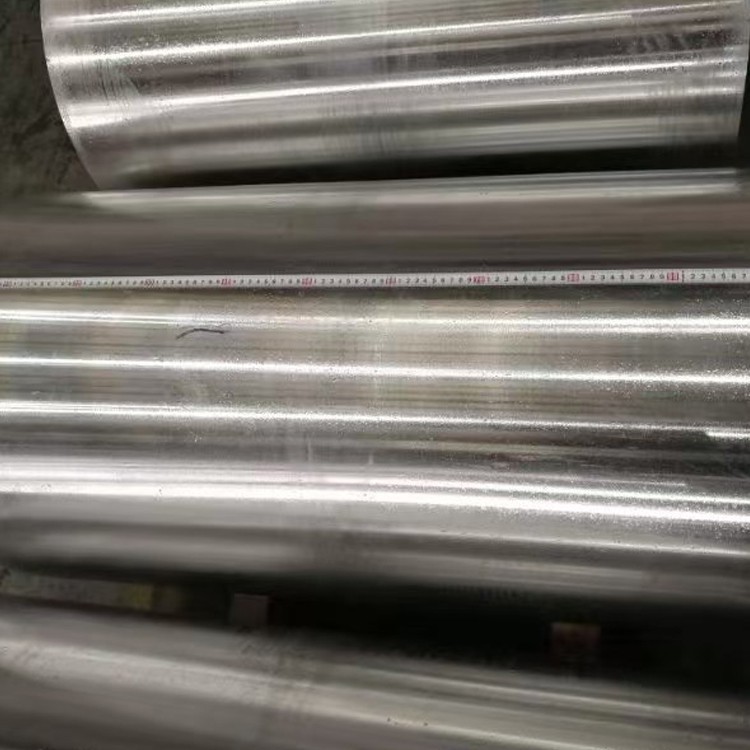

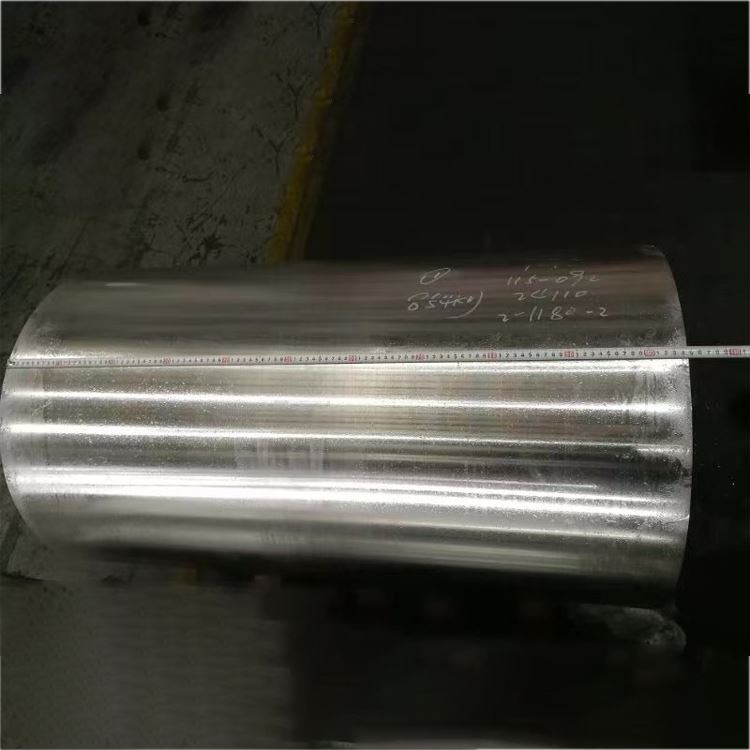

6061 Barra cóimhiotail alúmanaim trastomhas mór

6061 Tá ról tábhachtach ag slata cóimhiotail alúmanaim mór-trastomhas i dtáirgeadh tionsclaíoch agus tá aird agus aitheantas forleathan faighte acu mar gheall ar a neart éadrom agus ard, friotaíocht creimthe maith, feidhmíocht próiseála den scoth, cobhsaíocht mhaith teirmeach agus friotaíocht tuirse, cosaint chomhshaoil agus inbhuanaitheacht, chomh maith le páirceanna éagsúla.

Glaoigh Linn

1. Comhdhéanamh Ábhar & Próiseas Déantúsaíochta

6061 Tá cóimhiotal alúmanaim alúmanaim alúmanaim ar trastomhas mór ina chóimhiotal alúmanaim-magnesium-silicon in-chóireáilte a thairgeann neart den scoth, friotaíocht creimthe maith, weldability níos fearr, agus inmharthanacht ar fud raon leathan trastomhas, rud a fhágann go bhfuil sé oiriúnach do pháirteanna struchtúracha, meicniúla, iompar, agus feidhmchlár innealtóireachta ginearálta:::

Príomhghnéithe cóimhiotalacha:

Maignéisiam (MG): 0.8-1.2% (Feabhsaíonn sé neart)

Silicon (IR): 0.4-0.8% (foirmeacha MG₂SI céim neartú le maignéisiam)

Copar (Cu): 0.15-0.40% (Feabhsaíonn sé neart, laghdaíonn sé beagán friotaíochta creimthe)

Cróimiam (CR): 0.04-0.35% (cuireann sé cosc ar athchriostalú, feabhsaíonn sé friotaíocht creimthe struis)

Bunábhar:

Alúmanam (AL): Níos mó ná nó cothrom le 95.8% (iarmhéid)

Eisíontais rialaithe:

Iarann (Fe): Níos lú ná nó cothrom le 0.70% Max

Since (Zn): níos lú ná nó cothrom le 0.25% uasmhéid

Mangainéis (MN): Níos lú ná nó cothrom le 0.15% Max

Tíotáiniam (TI): Níos lú ná nó cothrom le 0.15% Max

Eilimintí eile: Níos lú ná nó cothrom le 0.05% an ceann, níos lú ná nó cothrom le 0.15% iomlán

Próiseas monaraíochta préimhe:

Ullmhú leá:

Alúmanam bunscoile ard-íonachta (íosmhéid 99.7%)

Breiseanna beachta cóimhiotalacha le ± 0.05% lamháltas

Casta scagacháin trí scagairí cúr ceirmeach (30-40 ppi)

Cóireáil degassing snif (hidrigin <0.10 ml/100g)

Mionchoigeartú gráin le cóimhiotal máistir al-ti-b

Réitigh leath-leanúnach-chill (DC) Díreach chun tinní trastomhas mór a tháirgeadh

Homogenization:

550-580 céim ar feadh 6-12 uair an chloig

Rialú teochta aonfhoirmeach: ± 5 chéim

Ráta fuaraithe rialaithe: 15-25 céim /uair an chloig

Díscaoileadh idirmheánach garbh, deireadh a chur le microsegration

Oibriú te (easbhrú nó brionnú):

PRÓISEÁLACHA MÓR: In ann barraí a tháirgeadh suas le trastomhas 400mm

Nó brionnú: tiúchan a phróiseáil i mbeáir trí bhrionnú gathacha nó trí bhrionnú dúnta

Teocht Dífhoirmithe: Céim 450-500

Cinntíonn sé go bhfuil dífhoirmiúchán leordhóthanach agus mionchoigeartú gráin ann don cháilíocht inmheánach agus don sreabhadh gráin is fearr is féidir

Cóireáil teasa a réiteach:

Céim 520-550 ar feadh 1-4 uair an chloig (cleithiúnaí trastomhas)

Aonfhoirmeacht teochta: ± 3 chéim

Aistriú tapa go meán múchta (<10 seconds)

Ag múchadh:

Múchadh uisce nó múchadh polaiméir

Ráta fuaraithe rialaithe le haghaidh cruas is fearr

Faoiseamh struis (do T651/T6511 Tempers):

Síneadh rialaithe (dífhoirmiúchán plaisteach 1-3%) chun strus iarmharach a laghdú

Aosú Saorga (T6 temper):

Céim 160-180 ar feadh 8-18 uair an chloig

Aonfhoirmeacht teochta: ± 3 chéim

Tá na céimeanna táirgthe go léir faoi réir rialaithe cáilíochta dian agus bainistíocht inrianaitheachta.

2. Airíonna meicniúla de 6061 barra alúmanaim trastomhas mór

Maoin	O (anthail)	T4	T6	T651/T6511	Modh tástáil
Neart teanntachta deiridh	110-145 MPa	180-220 MPa	290-320 MPA	290-320 MPA	Astm e8
Neart táirgeachta (0.2%)	40-60 MPa	90-120 MPa	240-270 MPa	240-270 MPa	Astm e8
Fadú (2 orlach)	16-25%	14-20%	8-15%	8-15%	Astm e8
Cruas (Brinell)	30-40 HB	60-75 HB	95-105 HB	95-105 HB	Astm e10
Neart tuirse (timthriall 5 × 10⁸)	70-90 MPa	90-110 MPA	95-110 MPA	95-110 MPA	ASTM E466
Neart lomadh	70-90 MPa	110-130 MPa	190-210 MPA	190-210 MPA	ASTM B769
Modal leaisteachas	68.9 GPA	68.9 GPA	68.9 GPA	68.9 GPA	ASTM E111

Dáileadh maoine:

Airíonna aiseach vs gathacha:<5% variation in strength properties

Athrú maoine inmheánacha ar fud barraí trastomhas móra: de ghnáth níos lú ná 7% do T6/T651 Tempers

Athrú cruas croí go dromchla:<5 HB

Strus iarmharach: Leibhéil struis íseal i dTempers T651/T6511, Laghdú ar Shaobhadh Meaisíní

3. Saintréithe Microstruchtúracha

Príomhghnéithe microstruchtúracha:

Struchtúr gráin:

Grán fadaithe le roinnt grán athchriostalaithe tar éis obair the

Méid gráin ASTM 4-7 (90-32μm)

Cinntíonn sé go bhfuil struchtúr agus mionchoigeartú grán aonfhoirmeach laistigh de bharraí trastomhais mhóra trí rialú dian ar phróisis

Dáileadh deasctha:

Céim neartú MG₂SI: Fine agus aonfhoirmeach scaipthe go haonfhoirmeach, ag soláthar neartú príomhúil

Intermetallics Alfesi: Méid agus Dáileadh Rialaithe

Cr₂si nó al₁₂mg₂cr scaipthe: cuireann sé cosc ar fhás gráin, feabhsaíonn sé friotaíocht creimthe struis

Forbairt uigeachta:

Uigeacht snáithín a tugadh isteach trí easbhrúite/brionnú

Bíonn tionchar beag ag neart uigeachta ar airíonna meicniúla; Tá mionchoigeartú gráin agus cruachan deasctha ceannasach

Gnéithe Speisialta:

Dáileadh aonfhoirmeach na deascán ag teorainneacha gráin

Réiteach soladach supersaturated tar éis cóireála tuaslagáin

Céimeanna deasctha a fhoirmiú tar éis cóireála aosaithe

4. Sonraíochtaí agus lamháltais tríthoiseacha

Paraiméadar	Raon caighdeánach	Caoinfhulaingt beacht	Lamháltas tráchtála	Modh tástáil
Lárlíne	100-600 mm	± 0.5mm suas go 200mm	± 1.0mm suas go 200mm	Micriméadar/caliper
		± 0.25% os cionn 200mm	± 0.5% os cionn 200mm
Ubhalcht	N/A	50% den lamháltas trastomhas	75% den chaoinfhulaingt trastomhas	Micriméadar/caliper
Fad	1000-7000 mm	± 5mm	± 10mm	Téip-
Díreachcht	N/A	0.8mm/m	1.5mm/m	Straightedge/Laser
Garbh dromchla	N/A	3.2 μM RA Max	6.3 μM RA Max	Próifíliméadar
Squareness Deireadh Gearr	N/A	Uasmhéid 0.5 céim	1.0 uasmhéid céim	Iostao

Foirmeacha caighdeánacha atá ar fáil:

Barra babhta trastomhas mór: trastomhais 100mm go 600mm

Seirbhís saincheaptha gearrtha-ar-fhad ar fáil

Lamháltais speisialta agus bailchríocha dromchla (m.sh. scafa, talamh, cruinneas iompaithe) ar fáil ar iarratas

Ar fáil i dtréimhsí as-quenched agus aois, nó múchta (T651) a mhúchadh (T651)

5. Ainmniúcháin Temper & Roghanna Cóireála Teasa

Cód temper	Cur síos próisis	Na hiarratais is fearr	Eochairthréithe
O	Go hiomlán annealed, bogtha	Iarratais a dteastaíonn uasta inmharthanacht uasta uasta	An neart is ísle, an insínteacht uasta
T4	Réiteach Teas a chóireáil agus go nádúrtha d'aois	Inmharthanacht mhaith le riachtanais mheasartha neart	Neart measartha, dea -inmharthanacht
T6	Réiteach Teas Cóireáilte agus Aois Saorga	Iarratais struchtúracha ard-neart, struchtúrach	Neart agus cruas uasta
T651	T {6 + Strus faoiseamh trí shíneadh	Comhpháirteanna struchtúracha criticiúla, strus íseal iarmharach	Cobhsaíocht Thoiseach den scoth, Saobhadh Meaisíní Íseal
T6511	T {6 + stráice beag + straightening	Strus íseal iarmharach le haghaidh cruthanna neamhrialta	Cosúil le T651, ach le haghaidh trasghearrthacha neamhrialta

Treoir maidir le roghnú temper:

O: Le haghaidh oibríochtaí casta foirmithe fuar

T4: Maidir le hiarratais a éilíonn foirmiú nó táthú ina dhiaidh sin, le cóireáil teasa deiridh

T6: I gcás codanna ginearálta struchtúracha agus meicniúla a dteastaíonn neart ard uathu

T651/T6511: Maidir le barraí trastomhais mhóra a éilíonn saobhadh meaisínithe íosta agus cobhsaíocht ardthoiseach

6. Saintréithe meaisínithe & monaraithe

Oibriú	Ábhar uirlisí	Paraiméadair Molta	Deir
Casadh	Carbide, Diamond	VC =250-600 m/min, f =0.1-0.5 mm/rev	Torthaí meaisínithe ardluais bailchríoch dromchla den scoth
Druileála	Carbide, stáin brataithe	VC =80-200 m/min, f =0.15-0.40 mm/rev	Druileanna trí-coolánacha molta, go maith do phoill dhomhain
Muileáil	Carbide, HSS	VC =200-800 m/min, fz =0.1-0.25 mm	Uirlisí uillinn raca ard-dearfacha, doimhneacht mhór gearrtha, beatha ard
Leasú	HSS-E-PM, TICN brataithe	Vc =20-40 m/min	Caighdeán maith snáithe, éasca le sconna
Reaming	Carbide, HSS	VC =80-150 m/min, f =0.2-0.6 mm/rev	H7/H8 Lamháltas is féidir a bhaint amach
Sásamh	Lann tite cairbíde	Vc =1000-3000 m/min	Gearradh éifeachtach, imill ghearrtha réidh

Treoir monaraithe:

Rátáil Meathinability: 80% (1100 alúmanam {= 100%), Meaitinability feabhsaithe i temper T6 temper

Foirmiú sliseanna: Is furasta sliseanna gearra, cuachta a fhoirmiú, aslonnú sliseanna a éascú

Cuisneoir: Sreabhán gearrtha intuaslagtha in uisce (tiúchan 5-10%)

Caitheamh Uirlisí: Íseal, as a dtiocfaidh saol na huirlise fada

Weldability: Sármhaith le TIG agus MIG Welding, Caillteanas Neart Íosta tar éis Táthú

Cóireáil teasa: Is féidir é a mhúchadh agus aois a fheabhsú chun neart a fheabhsú

Anodizing: Anóidithe go héasca le haghaidh dromchlaí aeistéitiúla agus creimthe

Brazing agus sádráil: is féidir

Strus iarmharach: T651/T6511 TEMPERS Laghdaíonn sé go mór strus iarmharach, ag íoslaghdú saobhadh meaisínithe

7. Córais Friotaíochta & Cosanta Creimthe

Cineál Comhshaoil	Rátáil Friotaíochta	Modh cosanta	Feidhmíocht ionchais
Atmaisféar tionsclaíoch	An -mhaith	Dromchla glan, anodizing roghnach	{15-20+ bliain
Atmaisféar muirí	Go maith	Anodizing + Séalaithe nó Péintéireacht	{5-10+ Blianta le cothabháil
Tumadh uisce mara	Cothrom	Cosaint nó péintéireacht chatóidigh	Ag brath ar cháilíocht sciath
Taise ard	An -mhaith	Dromchla glan, anodizing roghnach	{10-15+ bliain
Creimeadh struis	An -mhaith	Feidhmíocht den scoth i temper T6	So -ghabhálacht íseal
Exfoliation	An -mhaith	Cosaint chaighdeánach	Friotaíocht mhaith
Creimeadh galbhánach	Go maith	Leithlisiú ceart	Dearadh cúramach le miotail neamhionanna

Roghanna Cosanta Dromchla:

Anodizing:

Cineál II (sulfarach): tiús 10-25μm, le haghaidh cosanta maisiúla agus ginearálta

Cineál III (crua): tiús 25-75μm, le haghaidh friotaíochta caithimh agus cosaint níos airde

Dathú agus Séalaithe: Feabhsaíonn sé aeistéitic agus friotaíocht creimthe

Cótaí Comhshó:

Cótaí Comhshó Cróim (MIL-DTL-5541): Greamaitheacht agus cosaint creimthe den scoth

Roghanna eile saor ó chróimiam: comhlíonta don chomhshaol

Córais Péinteála:

Primer eapocsa + Polyurethane Topcoat: Do thimpeallachtaí crua

Cumhdach Púdair: Ard -marthanacht agus Aeistéitic

Daoine eile:

Leictreaphlátáil, sciath i bhfolús, etc.

8. Airíonna Fisiceacha le haghaidh Dearadh Innealtóireachta

Maoin	Luach	Breithniú dearaidh
Dlús	2.70 g/cm³	Ríomh meáchain agus barrfheabhsú struchtúrach
Raon leá	Céim 582-652	Cóireáil teasa agus fuinneog táthú
Seoltacht theirmeach	167 W/m·K	Díscaoileadh teasa agus dearadh aistrithe
Seoltacht Leictreach	40-43% IAC	Seoltacht leictreach in iarratais leictreacha
Teas sonrach	897 j/kg · k	Ríomhaireachtaí mais teirmeacha agus cumas teasa
Leathnú Teirmeach (CTE)	23.6 ×10⁻⁶/K	Athruithe tríthoiseacha mar gheall ar éagsúlachtaí teochta
Modulus Young	68.9 GPA	Ríomhaireachtaí sraonadh agus stiffness
Cóimheas Poisson	0.33	Paraiméadar anailís struchtúrach
Cumas dampála	Meán-íseal	Creathadh agus rialú torainn

Cúinsí dearaidh:

Raon teochta oibriúcháin: -80 céim go +150 céim

Feidhmíocht ardteochta: Tosaíonn neart ag laghdú os cionn 100 céim

Feidhmíocht chrióigineach: méadú beag ar neart ag teochtaí ísle, gan aon aistriú sobhriste

Airíonna maighnéadacha: neamh-mhaighnéadach

Athchúrsáil: 100% in -athchúrsáilte le luach scrap ard

Inmharthanacht: Maith i T4 temper, teoranta i temper T6

Cobhsaíocht Dimensional: Sármhaith i T651/T6511 Tempers, oiriúnach do mheaisíniú beachtais

Cóimheas Neart-le-Uachtarán: Buntáiste in Feidhmchláir Struchtúracha

9. Dearbhú Cáilíochta & Tástáil

Nósanna imeachta tástála caighdeánacha:

Comhdhéanamh ceimiceach:

Speictreascópacht astaíochta optúla

Anailís fluaraiseachta X-ghathaithe

Fíorú ar na mór -eilimintí agus an t -ábhar neamhíonachta go léir

Tástáil mheicniúil:

Tástáil teanntachta (fadaimseartha agus trasnach)

Tástáil Cruas (Brinell, Il -Suíomhanna)

Tástáil tuirse (mar is gá)

Tástáil Nondestructive:

Cigireacht Ultrasonaic (100% toirtmhéadrach, in aghaidh ASTM B594/E2375)

Tástáil reatha eddy (lochtanna dromchla agus gar-dhromchla)

Cigireacht treáite (lochtanna dromchla)

Anailís Microstruchtúir:

Cinneadh méid gráin

Meastóireacht a dhéanamh agus a mheasúnú idirmheánach

Fíorú patrún sreafa gráin (do bharraí brionnaithe)

Cigireacht tríthoiseach:

CMM (Meaisín Tomhais Comhordaithe) Fíorú

Trastomhas, fad, déine, ovality, etc.

Deimhnithe caighdeánacha:

Tuarascáil Tástála Ábhar (en 10204 3.1 nó 3.2)

Deimhniú anailís cheimiceach

Deimhniú airíonna meicniúla

Deimhniú Cóireála Teasa

Deimhniú tástála nondestructive

Comhlíonadh le ASTM B221 (le haghaidh barra easbhrúite), ASTM B211 (le haghaidh barra rollta/fuar-críochnaithe), nó ASTM B247 (don bharra brionnaithe) mar is infheidhme

10. Iarratais & Cúrsaí Deartha

Príomhiarratais:

Comhpháirteanna struchtúracha:

Frámaí agus tacaíochtaí ailtireachta

Comhpháirteanna droichid

Struchtúir trucailí agus muirí

Bonn Innealra Uathoibrithe

Páirteanna meicniúla:

Comhlachtaí comhla, comhlachtaí caidéil

Seafta tiomána, giaranna

Boltaí, cnónna, dúntóirí

Jigs agus daingneáin

Tionscal Iompair:

Páirteanna na ngluaisteán (fonnadh, fionraí)

Comhpháirteanna gluaisteán iarnróid

Frámaí rothair

Comhpháirteanna luamh agus bád

Leictreonaic agus Trealamh Beachtais:

Páirteanna trealaimh leathsheoltóra

Cásálacha comhpháirteanna leictreonacha

Comhpháirteanna Gléas Leighis

Lúibíní trealaimh optúla

Áineas agus earraí tomhaltóra:

Ríleanna iascaireachta

Earraí spóirt

Trealamh grianghrafadóireachta

Buntáistí dearaidh:

Feidhmíocht Dea -fhoriomlán: Neart ard, friotaíocht creimthe, éasca le meaisín, inúsáidte

Cóimheas maith neart-le-mheáchan i temper T6

Feabhas suntasach ar neart tar éis múchadh agus aosaithe

Saobhadh íseal meaisínithe i T651/T6511 Tempers

Éasca le cóireáil dhromchla éagsúla a chur i bhfeidhm agus a chur i bhfeidhm

Saintréithe táthú den scoth

An -versatile do thionscail éagsúla

Neamh-mhaighnéadach d’iarratais shonracha

Athchúrsáil mhaith

Teorainneacha dearaidh:

Neart níos ísle i gcomparáid le cóimhiotail sraith 7xxx

Níl friotaíocht creimthe i roinnt timpeallachtaí muirí chomh maith le cóimhiotail sraith 5xxx

Níl sé oiriúnach d’iarratais a dteastaíonn cruas ultra-ard uathu agus friotaíocht a chaitheamh

Feidhmíocht neart ardteochta teoranta (os cionn 150 céim)

Níl cumas foirmithe fuar chomh maith le cóimhiotail mar 5052

D’fhéadfadh go laghdódh neart sa limistéar táthaithe beagán

Cúinsí eacnamaíocha:

Feidhmíocht den scoth ar chostas réasúnta, rud a fhágann go bhfuil sé oiriúnach do go leor iarratas

Slabhra soláthair leathan agus cumas táirgthe

Costais meaisínithe réasúnta íseal

Laghdaíonn dea -athchúrsáil costais scrap

Gnéithe Inbhuanaitheachta:

100% in -athchúrsáilte, úsáid acmhainní ard

Tomhaltas fuinnimh níos ísle i dtáirgeadh i gcomparáid le cruach

Tionchar measartha íseal ar an gcomhshaol i rith a shaolré

Laghdaíonn saol na seirbhíse fada minicíocht athsholáthair

Comhlíonann sé le caighdeáin ROHS agus sroichte, saor ó shubstaintí díobhálacha

Treoir maidir le roghnú ábhair:

Roghnaigh 6061 nuair a bhíonn cóimhiotal ilchuspóireach le neart ard, dea-inmharthanacht, agus friotaíocht creimthe ag teastáil

Roghnaigh 5052 nuair a bhíonn an t -uas -inmharthanacht ag teastáil agus níl an neart chomh criticiúil

Smaoinigh ar chóimhiotail sraith 2xxx nó 7xxx nuair a bhíonn neart níos airde ríthábhachtach agus ní cúis imní é an weldability

Tá T6 temper oiriúnach don chuid is mó de na codanna struchtúracha agus meicniúla

T651/T6511 Tá tempers oiriúnach do chodanna a dteastaíonn meaisínithe beacht agus strus íseal iarmharach uathu

Clibeanna Te: 6061 Barra cóimhiotail alúmanaim trastomhas mór, an tSín 6061 Monaróirí Bar, Soláthraithe, Monarcha, monarcha ar thrastomhas mór trastomhas mór
