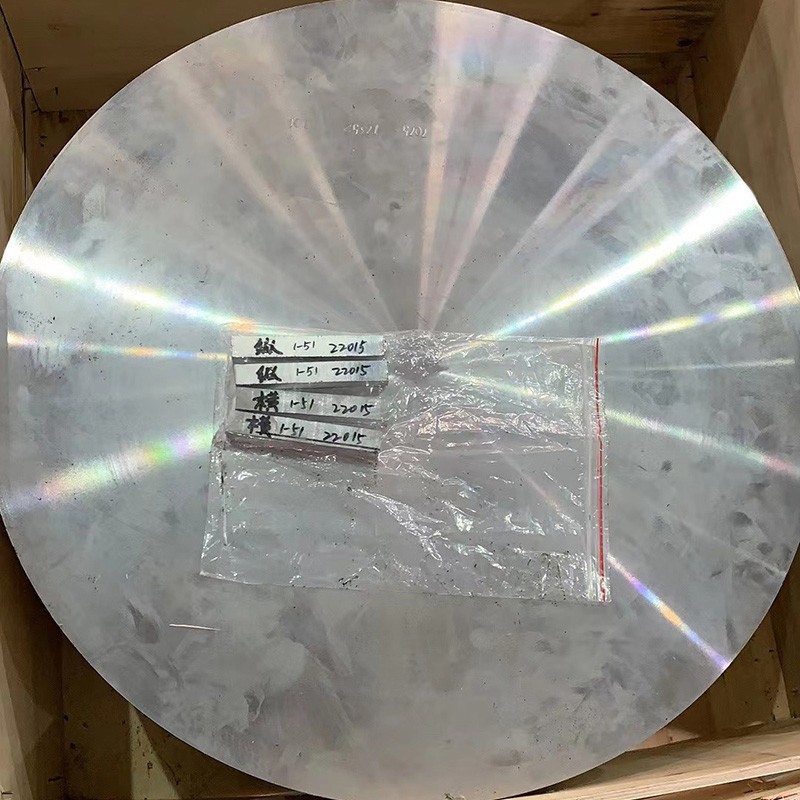

7075 Diosca brionnaithe cóimhiotail alúmanaim

7075 Tá ról tábhachtach ag císte brionnaithe alúmanaim i réimsí éagsúla amhail aeraspáis, déantúsaíocht na ngluaisteán, agus próiseáil mhúnla mar gheall ar a thréithe den scoth a bhaineann le neart ard, cruas ard, déine maith, agus friotaíocht creimthe.

Glaoigh Linn

1. Comhdhéanamh Ábhar & Próiseas Déantúsaíochta

7075 Is ionann dioscaí brionnaithe cóimhiotail alúmanaim agus barr na gcomhpháirteanna alúmanaim alúmanaim aeraspáis, a thairgeann neart eisceachtúil, friotaíocht tuirse, agus dáileadh struis le haghaidh feidhmeanna criticiúla rothlacha agus struchtúracha:

Príomhghnéithe cóimhiotalacha:

Since (Zn): 5.1-6.1% (an phríomhghné neartú)

Maignéisiam (MG): 2.1-2.9% (Feabhsaíonn sé cruachan deasctha)

Copar (Cu): 1.2-2.0% (Feabhsaíonn Friotaíocht Neart agus Strus)

Cróimiam (CR): 0.18-0.28% (friotaíocht creimthe agus rialú struchtúr gráin)

Bunábhar:

Alúmanam (AL): Níos mó ná nó cothrom le 87.1% (iarmhéid)

Eisíontais rialaithe:

Iarann (Fe): níos lú ná nó cothrom le 0.50% uasmhéid

Silicon (Si): Níos lú ná nó cothrom le 0.40% Max

Mangainéis (MN): Níos lú ná nó cothrom le 0.30% uasmhéid

Tíotáiniam (TI): Níos lú ná nó cothrom le 0.20% Max

Eilimintí eile: Níos lú ná nó cothrom le 0.05% an ceann, níos lú ná nó cothrom le 0.15% iomlán

Próiseas brionnaithe préimhe:

Ullmhú leá:

Alúmanam ard-ard-íonachta (íosmhéid 99.7%)

Breiseanna beachta cóimhiotalacha le ± 0.1% lamháltas

Casta scagacháin trí scagairí cúr ceirmeach (30-40 ppi)

Cóireáil degassing snif (hidrigin <0.10 ml/100g)

Mionchoigeartú gráin le cóimhiotal máistir al-ti-b

Réitigh Leath-Leanúnach Díreach-Chill Díreach (DC)

Homogenization:

Céim 460-480 ar feadh 24-36 uair an chloig

Rialú teochta aonfhoirmeach: ± 5 chéim

Ráta fuaraithe rialaithe: 15-25 céim /uair an chloig

Díscaoileadh idirmheánach garbh

Deireadh a chur le Microsegration

Ullmhú billet:

Atmaisféar dromchla (scalping)

Cigireacht Ultrasonach (100% toirtmhéadrach)

Réamhthéamh: 380-400 céim le haghaidh teocht aonfhoirmeach

Seicheamh brionnaithe:

Preforming Die Die: 380-410 Céim

Críochnú Die Die Die: 360-390 Céim

Cumas an phreasa hiodrálacha: 2,000-10,000 tonna

Luas agus brú reithe faoi rialú ríomhaire

Brionnú ilchéime don sreabhadh gráin is fearr

Cóimheas laghdaithe íosta: 3: 1

Cóireáil teasa a réiteach:

Céim 465-485 ar feadh 1-4 uair an chloig (cleithiúnaí tiús)

Aonfhoirmeacht teochta: ± 3 chéim

Aistriú tapa go meán múchta (<10 seconds)

Ag múchadh:

Quenchant uisce feabhsaithe polaiméire

Agóid rialaithe le haghaidh fuaraithe aonfhoirmeach

Ráta fuaraithe íosta: 100 céim /soic ar an dromchla

Faoiseamh struis:

Síneadh rialaithe (dífhoirmiúchán plaisteach 1-3%)

Nó, faoiseamh struis comhbhrúite

Aosú Saorga (TEMPERS T6/T73):

T6: 120 céim ar feadh 24 uair an chloig

T73: Aosú dhá chéim (céim 107 ar feadh 6-8 uair an chloig, agus céim 163-177 ina dhiaidh sin ar feadh 24-30 uair an chloig)

Aonfhoirmeacht teochta: ± 3 chéim

Próiseáil deiridh:

Meaisíniú beachtais go cruth gar-ghlan

Cóireáil dromchla

Tástáil nondestructive

Fíorú tríthoiseach

Inrianaitheacht Próisis Iomlán le Monatóireacht Cáilíochta Ríomhairithe ag gach céim.

2. Airíonna meicniúla de 7075 diosca brionnaithe

Maoin	T6 temper	T73 temper	T7351 temper	Modh tástáil
Neart teanntachta deiridh	570-595 MPA	505-545 MPa	510-550 MPa	Astm e8
Neart táirgeachta (0.2%)	495-525 MPa	425-470 MPA	435-480 MPA	Astm e8
Fadú (2 orlach)	8-12%	10-14%	10-14%	Astm e8
Cruas (Brinell)	150-165 HB	140-155 HB	140-155 HB	Astm e10
Bristeán Bristeacha (K1C)	24-29 MPA√m	31-37 MPA√m	29-35 MPA√m	ASTM E399
Neart tuirse (10⁷ timthriall)	160-190 MPA	145-170 MPa	150-175 MPa	ASTM E466
Neart lomadh	330-350 MPa	290-315 MPA	295-325 MPa	ASTM B769
Neart toraidh comhbhrúite	520-550 MPa	455-495 MPA	465-505 MPA	Astm e9
Modal leaisteachas	71.7 GPA	71.7 GPA	71.7 GPA	ASTM E111

Dáileadh maoine:

Gathacha vs tadhlaí:<5% variation in strength properties

Athrú ar an dromchla go lár:<8% for discs up to 150mm thickness

Airíonna íosta a ráthaítear i ngach treoshuíomh criticiúil

Iseatópacht níos fearr i gcomparáid le pláta rollta nó barra easbhrúite

Stress corrosion cracking resistance (T73): >Strus tairsí 200 MPa

3. Saintréithe Microstruchtúracha

Príomhghnéithe microstruchtúracha:

Struchtúr gráin:

Gráin athchúrsáilte fíneáil, chothrománach

Méid gráin ASTM 6-8 (45-22μm)

Dáileadh gráin aonfhoirmeach ar fud na rannóige

Patrún sreafa gráin rialaithe tar éis comhrianta brionnaithe

Dáileadh deasctha:

MGZN₂ (η/η ') Neartaithe a neartú: 5-15nm

Cumgal₂ (céim s) deascán: dáilte go haonfhoirmeach

Intermetallics al₇cu₂fe: méid agus dáileadh rialaithe

Scaipthe al₁₂mg₂cr: 50-200nm le haghaidh rialaithe athchriostalaithe

Forbairt uigeachta:

Uigeacht chothromaithe le treo íoslaghdaithe

Uigeacht snáithín a spreagann brionnú optamaithe le haghaidh airíonna iseatópacha

Uigeacht Snáithín Speisialta curtha in oiriúint do fhriotaíocht tuirse ard

Gnéithe Speisialta:

Criosanna íosta saor ó deascán (PFZanna) ag teorainneacha gráin

Dáileadh rialaithe na n -idirmheánach garbh

Dáileadh Fine Scaipthe le haghaidh Rialú Athchriostalaithe

Dáileadh Carachtair Teorann Optamaithe Grain

4. Sonraíochtaí agus lamháltais tríthoiseacha

Paraiméadar	Raon caighdeánach	Caoinfhulaingt beacht	Lamháltas tráchtála	Modh tástáil
Lárlíne	50-1500 mm	± 0.5mm suas go 150mm	± 1.0mm suas go 150mm	Cmm
		± 0.3% os cionn 150mm	± 0.6% os cionn 150mm
Tiús	15-300 mm	± 0.5mm suas go 50mm	± 1.0mm suas go 50mm	Micriméadar
		± 1.0% os cionn 50mm	± 1.5% os cionn 50mm
Splanta	N/A	0.5mm/m	1.0mm/m	Diailigh an tomhsaire
Garbh dromchla	N/A	3.2 μM RA Max	6.3 μM RA Max	Próifíliméadar
Comhthreomhaireacht	N/A	0.5mm	1.0mm	Cmm
Buncintiúlacht	N/A	0.5mm	1.0mm	Cmm
Trastomhas ciorcail bolt	Mar a shonraítear	± 0.2mm	± 0.5mm	Cmm

Foirmeacha caighdeánacha atá ar fáil:

Trastomhais: 50mm go 1500mm

Tiús: 15mm go 300mm

Athruithe Próifíle: Flat, Stepped, Contoured

Coinníollacha dromchla: mar atá cóireáilte, measctha, cóireáilte teasa

Cumais cruth gar-ghlan le haghaidh meaisínithe laghdaithe

GRÚPA CUSTAIMÍ LE GNÍOMHAÍOCHTAÍ IOMLÁN (bosses, lugs, etc.)

5. Ainmniúcháin Temper & Roghanna Cóireála Teasa

Cód temper	Cur síos próisis	Na hiarratais is fearr	Eochairthréithe
T6	Réiteach Teas Cóireáilte agus Aois Saorga	Iarratais ard-neart	Neart agus cruas uasta
T651	T {6 + Strus faoiseamh trí shíneadh	Comhpháirteanna struchtúracha criticiúla	Dáileadh struis feabhsaithe
T73	Tuaslagán Teas a chóireáil agus a ró -rómhór	Iarratais chriticiúla creimthe struis	Friotaíocht SCC níos fearr le neart laghdaithe
T7351	T {73 + Strus faoiseamh trí shíneadh	Comhpháirteanna aeraspáis criticiúla	Cothromaíocht den scoth na n -airíonna
T76	Cóireáil ar mhéara modhnaithe	Ceanglais mhaoine chothromaithe	Comhréiteach idir T6 agus T73

Treoir maidir le roghnú temper:

T6/T651: Uasmhéideanna Friotaíocht Neart agus Friotaíocht Tuirse

T73/T7351: Iarratais chriticiúla struis struis

T76: Airíonna Cothromaithe le haghaidh Iarratais Ghinearálta Aerospace

6. Saintréithe meaisínithe & monaraithe

Oibriú	Ábhar uirlisí	Paraiméadair Molta	Deir
Casadh	Carbide, PCD	VC =150-300 m/min, f =0.1-0.3 mm/rev	Uirlisí géara riachtanach
Muilleoireacht aghaidh	Carbide, PCD	VC =200-400 m/min, fz =0.1-0.2 mm/fiacail	Uillinneacha raca ard-dearfacha
Druileála	Carbide, Tialn brataithe	VC =80-120 m/min, f =0.15-0.30 mm/rev	Is fearr druileanna trí-coolánacha
Leasú	HSS-E-PM, TICN brataithe	Vc =15-25 m/min	Foirmigh sconnaí le haghaidh snáitheanna criticiúla
Reaming	Carbide, PCD	VC =60-90 m/min, f =0.2-0.4 mm/rev	H7 Lamháltas is féidir a bhaint amach
Leadránach	Carbide, PCD	VC =200-300 m/min, f =0.1-0.3 mm/rev	Barraí leadránach cothrom le haghaidh rialú creathaidh

Treoir monaraithe:

Rátáil Machinability: 70% (1100 alúmanam {= 100%)

Críochnú dromchla: Good (RA 0.8-3.2μm is féidir a bhaint amach)

Foirmiú sliseanna: sliseanna gearra go meán le huirlisí cuí

Cuisneoir: Eibleacht intuaslagtha in uisce (tiúchan 8-10%)

Caitheamh uirlisí: Measartha le paraiméadair chuí

Fórsaí Gearrtha: Níos airde ná cóimhiotail alúmanaim eile

Ráta um Bhaint Ábhar: Suas le 2000 cm³/min is féidir le socruithe láidre

Rialú struis iarmharach: Criticiúil do chomhpháirteanna aeraspáis

Meaisíniú balla tanaí: Cur chuige cúramach chun saobhadh a íoslaghdú

Giniúint teasa: monatóireacht a dhéanamh chun róthéamh logánta a sheachaint

7. Córais Friotaíochta & Cosanta Creimthe

Cineál Comhshaoil	Rátáil friotaíochta	Modh cosanta	Feidhmíocht ionchais
Atmaisféar tionsclaíoch	Cothrom	Anodizing + péint	3-5 bliana le cothabháil
Timpeallacht mhuirí	Droch-	Anodizing + chromate + péint	2-3 bliana le cothabháil
Taise ard	Cothrom	Cineál anodizing II	1-2 bliana gan cosaint bhreise
Creimeadh struis	Bocht i T6, go maith i T73	Roghnú temper ceart	Iarratais go sonrach
Exfoliation	Bocht i T6, go maith i T73	Roghnú temper ceart + cosaint	Criticiúil d’iarratais mhuirí
Creimeadh galbhánach	Bocht le steels carbóin	Leithlisiú nó cosaint íobartach	Éilíonn dearadh cúramach

Roghanna Cosanta Dromchla:

Anodizing:

Cineál I (cróim): 2-8μm (grád aeraspáis)

Cineál II (sulfarach): 10-25μm (Cuspóir Ginearálta)

Cineál III (crua): 25-75μm (Friotaíocht Caith)

Roghanna Séalaithe: Uisce Te, Dichromate, Aicéatáit Nicil

Cótaí Comhshó:

Crómáit in aghaidh MIL-DTL-5541 Aicme 1A

Roghanna eile neamh-Chróimiam do Chomhlíonadh Comhshaoil

Córais Péinteála:

Primer eapocsa + Topcoat Polyurethane

Córais cháilithe aeraspáis in aghaidh na sonraíochtaí OEM

Ardchosaint:

Réamhchruinnithe Sol-Gel

Ocsaídiú leictrealaíoch plasma

Sil -leagan gaile ian (IVD) sciath alúmanaim

8. Airíonna Fisiceacha le haghaidh Dearadh Innealtóireachta

Maoin	Luach	Breithniú dearaidh
Dlús	2.81 g/cm³	Ríomh meáchain do chomhpháirteanna rothlacha
Raon leá	Céim 477-635	Teorainneacha Cóireála Teasa
Seoltacht theirmeach	130-150 W/m·K	Anailís ar ghrádán teirmeach
Seoltacht Leictreach	33-40% IACanna	Dearadh Iarratais Leictreachais
Teas sonrach	{860 j/kg · k	Ríomhaireachtaí mais theirmeacha
Leathnú Teirmeach (CTE)	23.4 ×10⁻⁶/K	Anailís ar strus teirmeach
Modulus Young	71.7 GPA	Ríomhaireachtaí sraonadh agus stiffness
Cóimheas Poisson	0.33	Paraiméadar anailís struchtúrach
Cumas dampála	Íseal	Anailís chreathaidh do chomhpháirteanna rothlacha

Cúinsí dearaidh:

Raon teochta oibriúcháin: -60 céim go +120 céim

Coinneáil Maoine: den scoth faoi bhun 100 céim, díghrádú de réir a chéile thuas

Maolú struis: íosta faoi bhun 100 céim

Saol tuirse: níos fearr mar gheall ar mhicrostruchtúr brionnaithe

Íogaireacht Notch: Measartha (Feabhsaithe i dTéamh T73)

Feidhmíocht chrióigineach: Coinneáil neart maith ag teochtaí ísle

Riachtanais Tástála Spin: De ghnáth 115-120% den uasluas dearaidh

9. Dearbhú agus Tástáil Cáilíochta

Nósanna imeachta tástála caighdeánacha:

Comhdhéanamh ceimiceach:

Speictreascópacht astaíochta optúla

Anailís fluaraiseachta X-ghathaithe

Fíorú na mór -eilimintí agus na n -eisíontas go léir

Tástáil mheicniúil:

Tástáil teanntachta (treoracha gathacha, tadhlaíocha agus aiseach)

Tástáil Cruas (Brinell, Il -Suíomhanna)

Tástáil tionchair (nuair is gá)

Tástáil tuirse (d’iarratais chriticiúla)

Tástáil Nondestructive:

Cigireacht Ultrasonach (100% toirtmhéadrach)

Cigireacht treáite (dromchla 100%)

Tástáil reatha Eddy (dromchla agus gar-dhromchla)

Tástáil radagrafaíochta (nuair is gá)

Anailís Microstruchtúir:

Cinneadh méid gráin

Meastóireacht ar cháithníní idirmheánacha

Dáileadh deasctha

Fíorú patrún sreafa snáithín

Cigireacht tríthoiseach:

CMM (Meaisín Tomhais Comhordaithe) Fíorú

Toise agus caoinfhulaingt geoiméadrach (GD & T)

Tomhais Runout agus Flatness

Fíorú próifíle do dhioscaí comhrianaithe

Deimhnithe caighdeánacha:

Tuarascáil Tástála Ábhar (en 10204 3.1)

Deimhniú anailís cheimiceach

Deimhniú airíonna meicniúla

Deimhniú Cóireála Teasa

Deimhniú tástála nondestructive

Inrianaithe go caighdeáin aeraspáis (AMS, ASTM, etc.)

10. Iarratais & Cúrsaí Deartha

Príomhiarratais:

Comhpháirteanna aeraspáis:

Comhpháirteanna fearas tuirlingthe aerárthaí

Dioscaí tuirbín aero-inneall agus dioscaí lucht leanúna

Feistis agus lúibíní struchtúracha

Frámaí Struchtúracha Aerárthaí agus Feistis Spar

Iarratais Cosanta:

Comhpháirteanna diúracán

Eilimintí struchtúracha criticiúla do chórais airm

Comhpháirteanna Tarchurtha Feithicle Armúrtha

Páirteanna ard-strus le haghaidh trealaimh oirbheartaíochta

Gluaisteán ardfheidhmíochta:

Moil rothaí rásaíochta agus comhpháirteanna drivetrain

Comhpháirteanna Córas Fionraí Criticiúil

Hataí diosca coscáin

Bonn ceanglóra grád aeraspáis

Trealamh Tionsclaíoch:

Cúpláin ard-strus le haghaidh innealra trom

Impellers comhbhrúiteora

Páirteanna ardbhrú le haghaidh caidéal agus comhlaí

Daingneáin trealaimh tástála

Buntáistí dearaidh:

Cóimheas Eisceachtúil Neart-le-Uachtarán

Saol tuirse níos fearr agus caoinfhulaingt damáiste

Sreabhadh gráin optamaithe agus microstruchtúr ón bpróiseas brionnaithe

Iontaofacht ard agus comhsheasmhacht

Meaitinability maith

Cobhsaíocht tríthoiseach den scoth

Feidhmíocht iontaofa in iarratais ard-strus

Bunachar Sonraí Ábhar fairsing le haghaidh Dearadh Innealtóireachta

Saincheaptha do riachtanais shonracha

Teorainneacha dearaidh:

Costas réasúnta níos airde

Friotaíocht creimthe níos boichte i temper T6

Níl sé oiriúnach d’iarratais ar tháthú

Íogaireacht níos airde maidir le notches agus lochtanna dromchla

Inmharthanacht theoranta

Ní mholtar le haghaidh úsáide fada os cionn 120 céim

Éilíonn sé trealamh speisialaithe brionnaithe agus cóireála teasa

Amanna luaidhe déantúsaíochta níos faide

Clibeanna Te: 7075 Diosca brionnaithe cóimhiotail alúmanaim, an tSín 7075 déantúsóirí diosca, soláthróirí, monarcha brionnaithe alúmanaim alúmanaim
