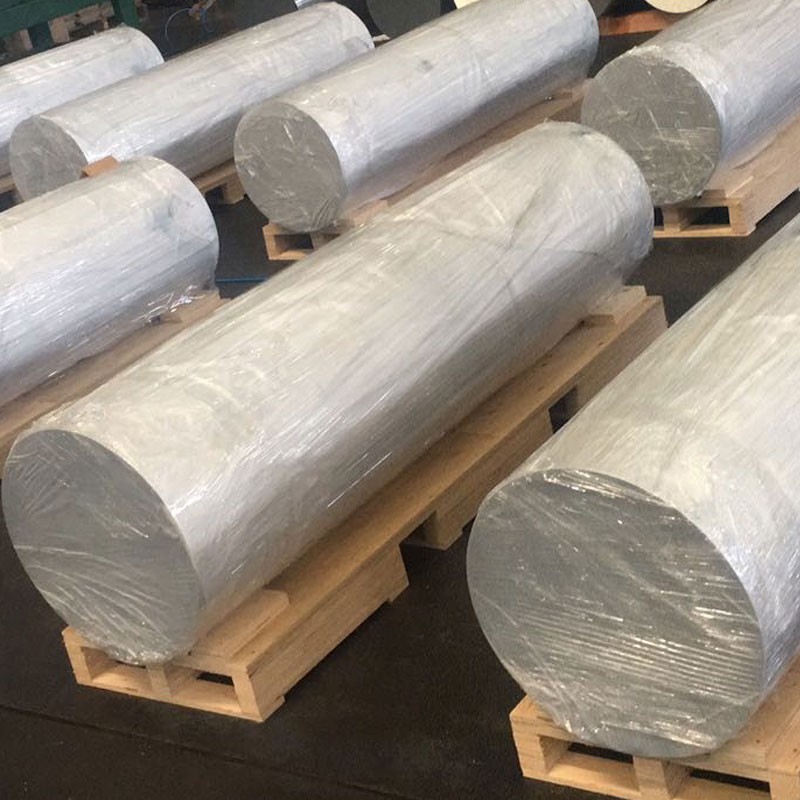

5083 barra babhta alúmanaim brionnaithe

Is cineál ábhair chóimhiotail alúmanaim iad 5083 barraí brionnaithe alúmanaim a léiríonn airíonna meicniúla agus fisiciúla den scoth.

Glaoigh Linn

1. Comhdhéanamh Ábhar & Próiseas Déantúsaíochta

5083 Tá cóimhiotal alúmanaim alúmanaim ard-neart, neamh-théite-incháilithe ina n-alúmanaim alúmanaim a ndearnadh innealtóireacht shonrach air chun feidhmíocht eisceachtúil a sheachadadh i dtimpeallachtaí thar a bheith crua, go háirithe feidhmchláir mhuirí agus chrióigineacha. Déanann a phróiseas brionnaithe rialaithe go beacht barrfheabhsú ar a mhicrostruchtúr inmheánach, ag soláthar déine níos fearr, friotaíocht creimthe, weldability, agus neart tuirse, rud a chiallaíonn gur rogha iontach é do longthógáil, ola agus gás, innealtóireacht chrióigineach, agus feidhmchláir mhíleata:

Príomhghnéithe cóimhiotalacha:

Maignéisiam (MG): 4.0-4.9% (Eilimint Neartaithe Bunscoile, Soláthraíonn sé neart ard agus dea-inmharthanacht)

Mangainéis (MN): 0.4-1.0% (cuireann sé le neart agus déantar gráin a bheachtú a thuilleadh)

Cróimiam (CR): 0.05-0.25% (cuireann sé cosc ar athchriostalú, feabhsaíonn sé friotaíocht creimthe struis)

Bunábhar:

Alúmanam (AL): Níos mó ná nó cothrom le 93.2% (iarmhéid)

Eisíontais rialaithe:

Iarann (Fe): níos lú ná nó cothrom le 0.40% uasmhéid

Silicon (Si): Níos lú ná nó cothrom le 0.40% Max

Copar (Cu): Níos lú ná nó cothrom le 0.10% Max

Since (Zn): níos lú ná nó cothrom le 0.25% uasmhéid

Tíotáiniam (TI): Níos lú ná nó cothrom le 0.15% Max

Eilimintí eile: Níos lú ná nó cothrom le 0.05% an ceann, níos lú ná nó cothrom le 0.15% iomlán

Próiseas brionnaithe préimhe:

Ullmhú leá:

Alúmanam bunscoile ard-íonachta (íosmhéid 99.7%)

Breiseanna beachta cóimhiotalacha le ± 0.05% lamháltas

Casta scagacháin trí scagairí cúr ceirmeach (30-40 ppi)

Cóireáil Ard -Degassing (hidrigin <0.10 ml/100g)

Mionchoigeartú gráin le cóimhiotal máistir al-ti-b

Réitigh leath-leanúnach chill dhíreach (DC) chun tinní móra a tháirgeadh

Homogenization:

Céim 420-450 ar feadh 10-24 uair an chloig

Rialú teochta aonfhoirmeach: ± 5 chéim

Ráta fuaraithe rialaithe: 15-25 céim /uair an chloig

Deireadh a chur le microsegration agus homogenizes comhdhéanamh cóimhiotail

Ullmhú billet:

Atmaisféar dromchla (scalping)

Cigireacht Ultrasonach (100% toirtmhéadrach)

Réamhthéamh: 380-420 Céim le haghaidh teocht aonfhoirmeach

Seicheamh brionnaithe:

Preforming Die Open: 380-420 Céim

Die-bás nó brionnú gathacha le críochnú: 350-400 céim

Cumas an phreasa hiodrálacha: 2,000-10,000 tonna (ag brath ar mhéid an bharra)

Luas agus brú reithe faoi rialú ríomhaire

Cruthú ilchéime chun sreabhadh gráin a bharrfheabhsú agus gráin a bheachtú

Cóimheas laghdaithe íosta: 3: 1 go 5: 1, ag cinntiú struchtúr inmheánach dlúth agus aonfhoirmeach

Annealing (o temper) / cruachan brú (H Tempers):

O temper: 340-360 céim ar feadh 1-3 uair an chloig, ag cinntiú an insínteachta uasta

H TEMPERS: Bainte amach trí obair fhuar (m.sh., síneadh, straightening), mar H111, H112

Próiseáil deiridh:

Atmaisféar dromchla (m.sh. scafa, talamh, nó cruinneas iompaithe)

Díriú beacht

Fíorú tríthoiseach

Cigireacht ar chaighdeán dromchla

Tá gach céim táirgthe faoi réir rialaithe cáilíochta déine agus bainistíocht inrianaitheachta.

2. Airíonna meicniúla de 5083 barra cruinn brionnaithe

Maoin	O (anthail)	H111	H112	Modh tástáil
Neart teanntachta deiridh	270-305 MPa	290-330 MPa	280-320 MPa	Astm e8
Neart táirgeachta (0.2%)	110-135 MPa	130-160 MPA	115-145 MPa	Astm e8
Fadú (2 orlach)	16-22%	14-20%	16-22%	Astm e8
Cruas (Brinell)	65-75 HB	75-85 HB	70-80 HB	Astm e10
Neart tuirse (timthriall 5 × 10⁸)	120-140 MPA	130-150 MPa	125-145 MPa	ASTM E466
Neart lomadh	160-180 MPA	175-195 MPa	170-190 MPA	ASTM B769
Modal leaisteachas	70.3 GPA	70.3 GPA	70.3 GPA	ASTM E111
Briseadh Briste (K1C, tipiciúil)	26-30 MPA√m	28-32 MPA√m	27-31 MPA√m	ASTM E399

Dáileadh maoine:

Airíonna aiseach vs gathacha:<3% variation in strength properties (due to forged isotropy)

Athrú maoine inmheánacha ar fud barraí trastomhas mhóra: de ghnáth níos lú ná 5%

Athrú cruas croí go dromchla:<3 HB

Coinneáil maoine tar éis táthú: Is féidir le criosanna táthaithe os cionn 90% de neart ábhar tuismitheora a choinneáil le insínteacht mhaith

Feidhmíocht chrióigineach: Feabhsaíonn neart agus déine fiú ag céim -196 céim (teocht nítrigine leachtach), gan aon trasdul sobhriste

3. Saintréithe Microstruchtúracha

Príomhghnéithe microstruchtúracha:

Struchtúr gráin:

Gráin fhíneáil, aonfhoirmeach equiaxed

Méid gráin ASTM 6-8 (45-22μm)

Cinntíonn próiseas brionnaithe go leanann sreabhadh gráin imlíne an bharra, ag feabhsú airíonna meicniúla agus friotaíocht tuirse

Dáileadh gráin aonfhoirmeach ar fud na trasghearrthacha ar fad, saor ó dheighilt gráin garbh

Dáileadh deasctha:

-Mg₅al₈ Céim: Fine agus aonfhoirmeach scaipthe go haonfhoirmeach, ag gníomhú mar an phríomhchéim neartaithe

Scaipthe AlMN nó ALFEMN: Déanann gráin a bheachtú tuilleadh agus a chuireann cosc ar athchriostalú

Céim ALCR: Feabhsaíonn sé friotaíocht creimthe struis

Forbairt uigeachta:

Uigeacht éadrom a tharlódh trí bhrionnú, atá deartha chun airíonna il-treo a bharrfheabhsú

Taispeánann barraí brionnaithe iseatópacht níos fearr i gcomparáid le táirgí rollta

Gnéithe Speisialta:

Deascadh leanúnach -chéim ag teorainneacha gráin a rialaítear go héifeachtach chun íogaireacht creimthe struis a sheachaint

Dlús measartha díláithrithe, tairbheach don obair chruachan

Easpa comhdhúile garbh -idirmheánacha garbh

4. Sonraíochtaí agus lamháltais tríthoiseacha

Paraiméadar	Raon caighdeánach	Caoinfhulaingt beacht	Lamháltas tráchtála	Modh tástáil
Lárlíne	100-800 mm	± 0.5mm suas go 300mm	± 1.0mm suas go 300mm	Micriméadar/caliper
		± 0.2% os cionn 300mm	± 0.5% os cionn 300mm
Ubhalcht	N/A	50% den lamháltas trastomhas	75% den chaoinfhulaingt trastomhas	Micriméadar/caliper
Fad	1000-6000 mm	± 5mm	± 10mm	Téip-
Díreachcht	N/A	0.5mm/m	1.0mm/m	Straightedge/Laser
Garbh dromchla	N/A	3.2 μM RA Max	6.3 μM RA Max	Próifíliméadar
Squareness Deireadh Gearr	N/A	Uasmhéid 0.5 céim	1.0 uasmhéid céim	Iostao

Foirmeacha caighdeánacha atá ar fáil:

Barra cruinn brionnaithe: trastomhais 100mm go 800mm

Seirbhís saincheaptha gearrtha-ar-fhad ar fáil

Lamháltais speisialta agus bailchríocha dromchla (m.sh. scafa, talamh, cruinneas iompaithe) ar fáil ar iarratas

Ar fáil i dtréimhsí brionnaithe éagsúla, mar O, H111, H112

5. Ainmniúcháin Temper & Obair Rogha

Cód temper	Cur síos próisis	Na hiarratais is fearr	Eochairthréithe
O	Go hiomlán annealed, bogtha	Iarratais a dteastaíonn uasta inmharthanacht uasta uasta	An insínteacht uasta, an neart is ísle
H111	Brú measartha cruaite tar éis anála iomlán	Struchtúir Ghinearálta, Airíonna Iar-Weld den scoth	Cothromaíocht mhaith idir láidreacht agus insínteacht
H112	Leacaithe ach amháin tar éis dó a bhrionnú	Coinníonn sé strus iarmharach ó bhrionnú	Oiriúnach le haghaidh tuilleadh próiseála roimh mheaisíniú
H321	Cobhsú H32 temper	Neart ard, riachtanais friotaíochta creimthe dian	Friotaíocht SCC den scoth, neart níos airde

Treoir maidir le roghnú temper:

O: Maidir le hoibríochtaí casta foirmithe fuar nó i gcás go bhfuil gá le próiseáil dhomhain bhreise

H111: Maidir le comhpháirteanna struchtúracha a dteastaíonn neart ard, weldability, agus friotaíocht chreimthe go maith uathu

H112: a úsáidtear go díreach tar éis é a chruthú, oiriúnach do chodanna le meaisínithe suntasach

H321: Maidir le feidhmchláir mhuirí agus chrióigineacha le riachtanais friotaíochta creimthe an -ard struis

6. Saintréithe meaisínithe & monaraithe

Oibriú	Ábhar uirlisí	Paraiméadair Molta	Deir
Casadh	Carbide, PCD	VC =150-400 m/min, f =0.1-0.4 mm/rev	Éasca le bailchríoch dromchla maith a bhaint amach, caitheamh uirlis measartha
Druileála	Carbide, stáin brataithe	VC =60-150 m/min, f =0.15-0.35 mm/rev	Moltar druileanna trí-coolánacha, go maith do phoill dhomhain
Muileáil	Carbide, HSS	VC =200-600 m/min, fz =0.1-0.25 mm	Uirlisí uillinn raca ard-dearfacha, doimhneacht mhór gearrtha, beatha ard
Leasú	HSS-E-PM, TICN brataithe	Vc =15-30 m/min	Bealaithe cuí ar chaighdeán maith snáithe
Reaming	Carbide, HSS	VC =50-100 m/min, f =0.2-0.5 mm/rev	H7/H8 Lamháltas is féidir a bhaint amach
Sásamh	Lann tite cairbíde	Vc =800-2000 m/min	Gearradh éifeachtach do bharraí trastomhais mhóra

Treoir monaraithe:

Rátáil Meaitinability: 70% (1100 alúmanam {= 100%), Meaitinability beagán níos ísle i dtréimhsí brúite brúite

Foirmiú sliseanna: sceallóga gummy, claonadh a bheith ag timfhilleadh timpeall ar uirlisí, éilíonn sé scoradáin sliseanna maithe

Chuisnithe: sreabhán gearrtha intuaslagtha in uisce (tiúchan 8-12%), fuarú ráta sreafa ard

Caitheamh Uirlisí: Cigireacht Measartha, Rialta Uirlis ag teastáil

Weldability: Sármhaith le Tig agus MiG Welding, ceann de na cóimhiotail alúmanaim is fearr

Obair Fuar: Inmharthanacht Dea -in O Temper, Measartha i H111 Temper

Obair the: raon teochta molta 300-400 céim

Creimeadh Creimthe Strus: O, H111, H112 Tá frithsheasmhacht den scoth ag tempers i gcoinne scoilteadh creimthe struis

Airíonna crióigineacha: Coinníonn nó feabhsaíonn sé neart agus déine ag teochtaí an -íseal

7. Córais Friotaíochta & Cosanta Creimthe

Cineál Comhshaoil	Rátáil friotaíochta	Modh cosanta	Feidhmíocht ionchais
Atmaisféar tionsclaíoch	Thar cionn	Dromchla glan	{20+ bliain
Atmaisféar muirí	Thar cionn	Dromchla glan	{15-20+ bliain
Tumadh uisce farraige	An -mhaith	Cosaint nó péintéireacht chathóidigh	{10-15+ bliain le cothabháil
Taise ard	Thar cionn	Dromchla glan	{20+ bliain
Creimeadh struis	Thar cionn	Roghnú temper cuí (H111/H112/H321)	So -ghabhálacht an -íseal
Exfoliation	Thar cionn	Cosaint chaighdeánach	So -ghabhálacht an -íseal
Creimeadh galbhánach	Go maith	Leithlisiú ceart	Dearadh cúramach le miotail neamhionanna

Roghanna Cosanta Dromchla:

Anodizing:

Cineál II (sulfarach): tiús 10-25μm, soláthraíonn sé cosaint agus aeistéitic bhreise

Cineál III (crua): tiús 25-75μm, méaduithe ar fhriotaíocht agus cruas a chaitheamh agus cruas

Dathú agus Séalaithe: Feabhsaíonn sé aeistéitic agus friotaíocht creimthe

Cótaí Comhshó:

Cótaí Comhshó Cróim (MIL-DTL-5541): Bonn den scoth le haghaidh péinteanna nó greamacháin

Roghanna eile saor ó chróimiam: comhlíonta don chomhshaol

Córais Péinteála:

Primer Primer + Polyurethane Topcoat: Soláthraíonn sé cosaint fhadtéarmach den scoth, go háirithe le haghaidh feidhmchlár muirí

Péint Antifouling: Le haghaidh codanna de longa faoi uisce

8. Airíonna Fisiceacha le haghaidh Dearadh Innealtóireachta

Maoin	Luach	Breithniú dearaidh
Dlús	2.66 g/cm³	Dearadh éadrom, lár an rialaithe domhantarraingthe
Raon leá	575-635 céim	Paraiméadair táthúcháin agus réitigh
Seoltacht theirmeach	121 W/m·K	Bainistíocht theirmeach, dearadh aistrithe teasa
Seoltacht Leictreach	34% IACS	Seoltacht leictreach in iarratais leictreacha
Teas sonrach	897 j/kg · k	Ríomhaireachtaí mais teirmeacha agus cumas teasa
Leathnú Teirmeach (CTE)	24.0 ×10⁻⁶/K	Athruithe tríthoiseacha mar gheall ar éagsúlachtaí teochta
Modulus Young	70.0 GPA	Ríomhaireachtaí sraonadh agus stiffness
Cóimheas Poisson	0.33	Paraiméadar anailís struchtúrach
Cumas dampála	Measartha	Creathadh agus rialú torainn

Cúinsí dearaidh:

Raon teochta oibriúcháin: -200 céim go +80 céim (díghrádaítear feidhmíocht os cionn seo)

Feidhmíocht chrióigineach: Coinníonn nó feabhsaíonn sé neart agus déine ag teochtaí an -íseal, oiriúnach d'ábhair struchtúracha crióigineacha

Airíonna maighnéadacha: neamh-mhaighnéadach

Athchúrsáil: 100% in -athchúrsáilte le luach scrap ard

Inmharthanacht: Go maith in O temper, measartha i H111 temper

Cobhsaíocht Dimensional: Cobhsaíocht Dea -Thoiseach tar éis faoiseamh a chruthú agus a fhaoiseamh struis

Cóimheas Neart-le-Uachtarán: Buntáiste in Iarratais a dteastaíonn Friotaíocht Ard agus Creimeadh uaidh

9. Dearbhú agus Tástáil Cáilíochta

Nósanna imeachta tástála caighdeánacha:

Comhdhéanamh ceimiceach:

Speictreascópacht astaíochta optúla

Anailís fluaraiseachta X-ghathaithe

Fíorú ar na mór -eilimintí agus an t -ábhar neamhíonachta go léir

Tástáil mheicniúil:

Tástáil teanntachta (fadaimseartha, trasnach, agus gathacha)

Tástáil Cruas (Brinell, Il -Suíomhanna)

Tástáil Tionchair (Charpy V-notch, go háirithe le haghaidh feidhmeanna crióigineacha)

Tástáil tuirse (mar is gá)

Tástáil Nondestructive:

Cigireacht Ultrasonaic (100% toirtmhéadrach, in aghaidh ASTM B594/E2375, nó AMS 2630)

Tástáil reatha eddy (lochtanna dromchla agus gar-dhromchla)

Cigireacht treáite (lochtanna dromchla)

Tástáil radagrafach (lochtanna macrascópacha inmheánacha)

Anailís Microstruchtúir:

Cinneadh méid gráin

Meastóireacht a dhéanamh agus a mheasúnú idirmheánach

Fíorú patrún sreafa gráin

Tástáil íogaireachta creimthe struis

Cigireacht tríthoiseach:

CMM (Meaisín Tomhais Comhordaithe) Fíorú

Trastomhas, fad, déine, ovality, etc.

Deimhnithe caighdeánacha:

Tuarascáil Tástála Ábhar (en 10204 3.1 nó 3.2)

Deimhniú anailís cheimiceach

Deimhniú airíonna meicniúla

Cóireáil teasa/deimhniú brionnaithe

Deimhniú tástála nondestructive

Comhlíonadh le ASTM B247 (barra brionnaithe), AMS 4114, EN AW-5083, etc.

10. Iarratais & Cúrsaí Deartha

Príomhiarratais:

Tionscal Mara:

Tógáil long agus luamh (struchtúir chabhail, crainn, trealamh deic)

Struchtúir Ardán Druileála Eischósta

Trealamh díshalannaithe

Comhpháirteanna fomhuirí

Innealtóireacht chrióigineach:

Umair stórála gás nádúrtha leachtaithe (LNG) agus píblínte aistrithe

Umair bhreosla crióigineach aeraspáis

Comhpháirteanna trealaimh teochta ultra-íseal

Tionscal Iompair:

Feithiclí Iarnróid (Comhlachtaí Traenach Ardluais, Carranna Lastais)

Umair bhreosla feithicleach agus comhpháirteanna struchtúracha

Tancaeir, iompróirí mórchóir ábhair

Míleata agus cosaint:

Struchtúir feithiclí armúrtha

Comhpháirteanna loinge cabhlaigh agus fomhuirí

Droichid mhíleata

Soithí brú:

Soithí meánach go hardbhrú

Soithí brú aeraspáis

Buntáistí dearaidh:

Friotaíocht creimthe den scoth, go háirithe i dtimpeallachtaí muirí agus tionsclaíocha

Táthaitheacht níos fearr, neart táthaithe ard gan aon ghá le cóireáil teasa iar táthaithe

Dianacht chrióigineach eisceachtúil, le hairíonna feabhsaithe ag teochtaí an -íseal

Neart ard agus insínteacht mhaith, oiriúnach do chomhpháirteanna struchtúracha

Déanann an próiseas brionnaithe an sreabhadh gráin agus an caighdeán inmheánach a bharrfheabhsú

Friotaíocht den scoth in aghaidh scáineadh creimthe struis agus creimeadh exfoliation

Éadrom, ag cur le coigilteas fuinnimh agus laghdú astaíochtaí

Neamh-mhaighnéadach, oiriúnach d’iarratais shonracha

Teorainneacha dearaidh:

Gan a bheith neartaithe le cóireáil teasa

Neart níos ísle i gcomparáid le cóimhiotail ard-neart sraith 2xxx agus 7xxx

D'fhéadfadh úsáid fhadtéarmach os cionn 65 céim a bheith mar thoradh ar íogrú (deascadh mg₂al₃), ag méadú so-ghabhálacht chun creimeadh struis a mhéadú; Ba chóir tempers H111 nó H321 a roghnú

Níl inmharthanacht chomh maith le cóimhiotail mar 6061

Costas réasúnta níos airde

Cúinsí eacnamaíocha:

Ábhar ardfheidhmíochta, costas tosaigh níos airde ach saolré fada agus costais chothabhála íseal

Laghdaíonn friotaíocht creimthe den scoth riachtanais chosanta fadtéarmacha

Laghdaíonn dea -tháthú an costas a bhaineann le struchtúir chasta a dhéanamh

Cabhraíonn airíonna éadroma le costais breosla iompair a laghdú

Gnéithe Inbhuanaitheachta:

100% in -athchúrsáilte, éifeachtúlacht úsáide ard -acmhainní

Tá próisis táirgthe alúmanaim ag éirí níos neamhdhíobhálaí don chomhshaol, le tomhaltas fuinnimh laghdaithe

Laghdaíonn saol na seirbhíse fada giniúint dramhaíola

Treoir maidir le roghnú ábhair:

Roghnaigh 5083 nuair a bhíonn na leibhéil is airde de fhriotaíocht creimthe, de tháthú, agus de fheidhmíocht chrióigineach ag teastáil

Tá 5083 oiriúnach nuair a bhíonn neart ard ag teastáil le haghaidh seirbhíse i dtimpeallachtaí muirí

Maidir le struchtúir a fhreastalaíonn go fadtéarmach ag teochtaí os cionn 65 céim, ba chóir tempers H111 nó H321 a roghnú

Smaoinigh ar chóimhiotail sraithe 7xxx nuair a bhíonn neart níos airde ríthábhachtach agus ní ábhar imní príomhúil iad friotaíocht creimthe nó feidhmíocht chrióigineach

Clibeanna Te: 5083 barra babhta alúmanaim brionnaithe, an tSín 5083 monaróirí, soláthróirí, monarcha brionnaithe alúmanaim brionnaithe
